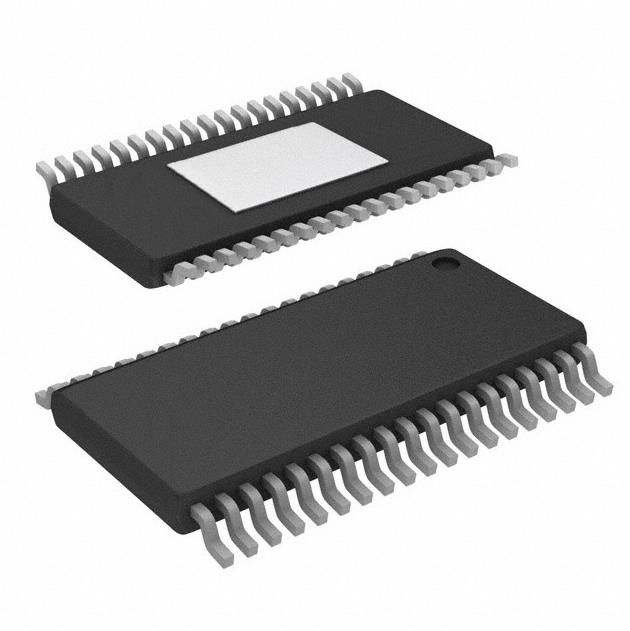

TLC6C5724QDAPRQ1 Driver LED modulo RF wireless 24 50 mA 38-HTSSOP
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | TLC6C5724QDAPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | TLC6C5724QDAPRQ1 | Commutatori interni: | Nessun |
|---|---|---|---|
| Numero delle uscite: | 24 | Tensione - rifornimento (min): | 3V |
| Tensione - rifornimento (massimo): | 5.5V | Tensione - uscita: | 8V |
| Corrente - uscita/Manica: | 50mA | Frequenza: | 4MHz, 8MHz |
Descrizione di prodotto
TLC6C5724QDAPRQ1Modulo RF senza fili Driver LED 24 50mA 38-HTSSOP
Amplificatore IC 1 canale (mono) Classe AB 8-SOIC
Esistono applicazioni automobilistiche per gli indicatori e per la retroilluminazione con attenuazione locale degli LCD.Per queste applicazioni, sempre più persone pensano al multicanale
sono necessari driver LED a corrente costante.Il requisito è ottenere la stessa intensità e temperatura di colore dei LED.Per la sicurezza a livello di sistema, è necessario che i driver LED possano rilevare i guasti.
Caratteristiche diTLC6C5724QDAPRQ1
• Qualificazione AEC-Q100 per applicazioni automobilistiche
– Grado di temperatura del dispositivo 1: da –40°C a 125°C,TA
• 24 canali di uscita sink a corrente costante
– Corrente di uscita massima 50 mA
– Tensione di uscita massima 8 V
– 3 gruppi di uscita: OUTRn, OUTGn, OUTBn
• Regolazione della corrente di uscita
– Correzione dei punti a 7 bit per ciascun canale
– Controllo dell'intensità a 8 bit per ciascun gruppo
• Generatore di scala di grigi PWM integrato
– Dimmer PWM per ogni singolo canale
– Modalità scala di grigi globale regolabile: 12 bit, 10 bit, 8 bit
• Protezione e Diagnostica
– Rilevamento LED aperto, rilevamento cortocircuito LED, rilevamento cortocircuito in uscita verso GND
– Rilevamento corto circuito pin adiacente
– Avviso pre-termico, arresto termico
– IREF Resistor Open- e Short-Detection e
-Protezione
– Negate Bit Toggle per GCLK Error Detect e
Controllo errore registro LOD_LSD
– Autotest del circuito LOD_LSD
Specifiche diTLC6C5724QDAPRQ1
|
Mfr
|
Strumenti texani
|
|
Serie
|
Settore automobilistico, AEC-Q100
|
|
Stato del prodotto
|
Attivo
|
| Pacchetto | Nastro e bobina (TR) |
|
Tipo
|
Lineare
|
|
Topologia
|
-
|
|
Interruttori interni
|
NO
|
|
Numero di uscite
|
24
|
|
Tensione - Alimentazione (Min)
|
3v
|
|
Tensione - Alimentazione (max)
|
5,5 V
|
|
Tensione - Uscita
|
8v
|
|
Corrente - Uscita / Canale
|
50mA
|
|
Frequenza
|
4MHz, 8MHz
|
|
Oscuramento
|
PWM
|
|
Applicazioni
|
Automotive, retroilluminazione, illuminazione
|
|
temperatura di esercizio
|
-40°C ~ 125°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
38-PowerTSSOP (0,240", 6,10 mm di larghezza)
|
|
Pacchetto dispositivo fornitore
|
38-HTSSOP
|
|
Numero del prodotto di base
|
TLC6C5724
|
intervallo (−10 ̊
Classificazioni ambientali e di esportazione
che avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI diTLC6C5724QDAPRQ1
• Gruppo automobilistico
• Display di oscuramento locale per autoveicoli
• Frontalino automobilistico
• Pannello di controllo HVAC automobilistico
• Display centrale per autoveicoli
• Interni automobilistici e illuminazione ambientale RGB
• Shift-by-Wire automobilistico e cambio marcia
