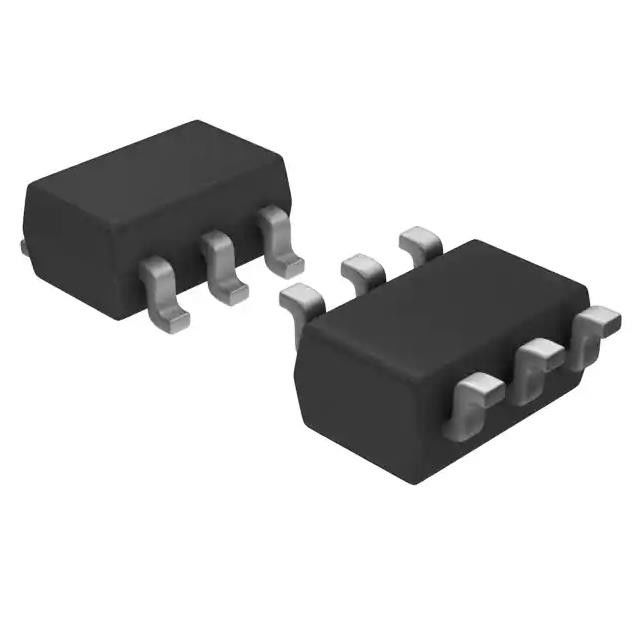

Chip CMOS TTL in opposizione SOT-23-6 del circuito integrato di TLV3501AIDBVR
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | TLV3501AIDBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | TLV3501AIDBVR | Numero degli elementi: | 1 |
|---|---|---|---|
| Tipo dell'uscita: | CMOS, in opposizione, Ferrovia--ferrovia, TTL | Tensione - rifornimento, singolo/doppio (±): | 2.7V ~ 5.5V, ±1.35V ~ 2.75V |
| Tensione - contrappeso dell'input (massimo): | 6.5mV @ 5.5V | Corrente - polarizzazione introdotta (massima): | 10pA @ 5.5V |
| Corrente - tranquillo (massimo): | 5mA | Ritardo di propagazione (massimo): | 10ns |
Descrizione di prodotto
Chip CMOS TTL in opposizione SOT-23-6 del circuito integrato di TLV3501AIDBVR
Comparatore CMOS per tutti gli usi, in opposizione, Ferrovia--ferrovia, TTL SOT-23-6
La famiglia di TLV350x dei comparatori in opposizione dell'uscita caratterizza un ritardo di propagazione veloce di 4,5 NS e l'operazione da 2,7 V alla gamma del commonmode dell'input di 5,5 Oltre--ferrovie del V. le opera una scelta ideale per le applicazioni a bassa tensione. L'uscita della ferrovia--ferrovia direttamente determina la logica di TTL o di CMOS. I pacchetti di Microsize forniscono le opzioni per le applicazioni portatili e spazio-limitate. Il singolo (TLV3501) è disponibile in 6 perno SOT-23 e 8 pacchetti del perno COSÌ. Il doppio (TLV3502) viene in 8 perno SOT-23 e 8 pacchetti del perno COSÌ.
Caratteristiche di TLV3501AIDBVR
• Alta velocità: 4,5 NS
• Ingresso/uscita della Ferrovia--ferrovia
• Tensione di rifornimento: 2,7 V - 5,5 V
• Stadio di uscita in opposizione di CMOS
• Arresto (TLV3501 soli)
• Micro pacchetti: 6-Pin SOT-23 (singolo), 8-Pin SOT-23 (doppio)
• Corrente bassa del rifornimento: 3,2 mA
Specifiche di TLV3501AIDBVR
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
|
Prodotto
|
Attivo
|
|
Tipo
|
TLV3501AIDBVR
|
|
Numero degli elementi
|
1
|
|
Tipo dell'uscita
|
CMOS, in opposizione, Ferrovia--ferrovia, TTL
|
|
Tensione - rifornimento, singolo/doppio (±)
|
2.7V ~ 5.5V, ±1.35V ~ 2.75V
|
|
Tensione - contrappeso dell'input (massimo)
|
6.5mV @ 5.5V
|
|
Corrente - polarizzazione introdotta (massima)
|
10pA @ 5.5V
|
|
Corrente - uscita (tipo)
|
-
|
|
Corrente - tranquillo (massimo)
|
5mA
|
|
CMRR, PSRR (tipo)
|
70dB CMRR, 100dB PSRR
|
|
Ritardo di propagazione (massimo)
|
10ns
|
|
Isteresi
|
6mV
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C
|
|
Pacchetto/caso
|
SOT-23-6
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto del dispositivo del fornitore
|
SOT-23-6
|
|
Numero del prodotto di base
|
TLV3501
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
avck- del wh
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di TLV3501AIDBVR
• Attrezzatura di test automatico
• Stazioni base senza fili
• Rivelatori della soglia
• Rivelatori di passaggio a zero
• Comparatori della finestra
