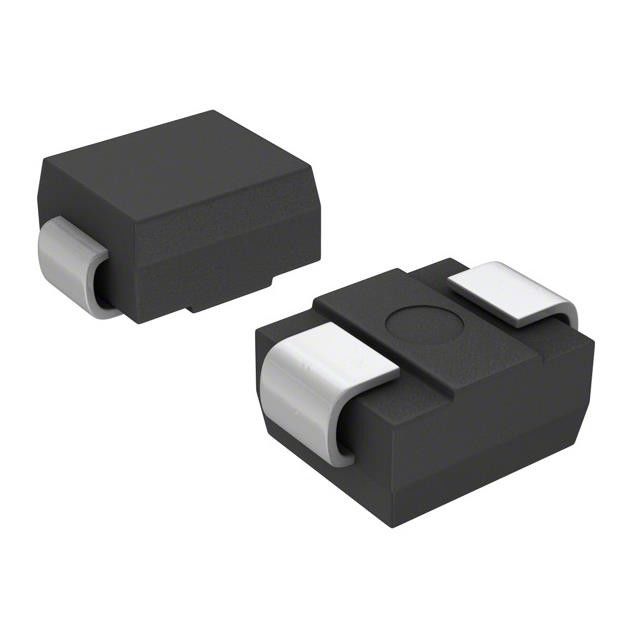

SMBJ20A-E3/5B Condensatore chip al tantalio 32,4V Morsetto 18,5A Ipp Tvs Diodo
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | SMBJ20A-E3 5B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | SMBJ20A-E3 5B | Canali unidirezionali: | 2 |
|---|---|---|---|
| Tensione - Standoff inverso (tipico): | 20V | Tensione - Guasto (Min): | 22.2V |
| Tensione - premere (massima) @ Ipp: | 32,4 V | Potenza - Impulso di picco: | 600W |
| Temperatura di funzionamento: | -55°C ~ 150°C (TJ) | Tipo: | Zener |
Descrizione di prodotto
SMBJ20A-E3/5B Condensatore chip al tantalio 32,4V Morsetto 18,5A Ipp Tvs Diodo
32,4V Morsetto 18,5A Ipp Tvs Diodi A montaggio superficiale DO-214AA (SMBJ)
Caratteristiche diSMBJ20A-E3 5B
• Pacchetto a basso profilo
• Ideale per il posizionamento automatico
• Giunzione truciolo passivata in vetro
• Disponibile in versione unidirezionale e bidirezionale
• Capacità di potenza di impulso di picco di 600 W con a
Forma d'onda 10/1000 μs, frequenza ripetitiva
(ciclo di lavoro): 0,01%
• Eccellente capacità di bloccaggio
• Tempo di risposta molto rapido
• Bassa resistenza ai picchi incrementali
• Soddisfa MSL livello 1, per J-STD-020, picco massimo LF
di 260 °C
• Disponibile certificazione AEC-Q101
- Codice di ordinazione automotive: base P/NHE3 o P/NHM3
Specifiche diSMBJ20A-E3 5B
|
Prodotto
|
SMBJ20A-E3 5B
|
|
Tipo
|
Zener
|
|
Canali unidirezionali
|
1
|
|
Tensione - Standoff inverso (tipico)
|
20 V
|
|
Tensione - Guasto (Min)
|
22,2 V
|
|
Tensione - Bloccaggio (Max) @ Ipp
|
32,4 V
|
|
Corrente - Impulso di picco (10/1000µs)
|
18,5 A
|
|
Potenza - Impulso di picco
|
600W
|
|
Protezione della linea elettrica
|
NO
|
|
Applicazioni
|
Scopo generale
|
|
Capacità @ Frequenza
|
-
|
|
temperatura di esercizio
|
-55°C ~ 150°C (TJ)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
DO-214AA, PMI
|
|
Pacchetto dispositivo fornitore
|
DO-214AA (SMBJ)
|
|
Numero del prodotto di base
|
SMBJ20
|
Classificazioni ambientali e di esportazione
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
Applicazioni diSMBJ20A-E3 5B
Impiego nella protezione dell'elettronica sensibile contro i transitori di tensione indotti dalla commutazione di carichi induttivi e dall'illuminazione
su circuiti integrati, MOSFET, linee di segnale di unità sensore per consumatori, computer, industria e telecomunicazioni.
