RAA2270634GNP#MA0 Circuito integrato gate driver semiponte non invertente 48-QFN (7x7)
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | RAA2270634GNP#MA0 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | RAA2270634GNP#MA0 | Tipo di Manica: | trifase |
|---|---|---|---|
| Numero dei driver: | 3 | Tensione - rifornimento: | 4,5 V ~ 60 V |
| Tempo di aumento/caduta (tipo): | 40ns, 40ns | Temperatura di funzionamento: | -40°C ~ 125°C (TUM) |
| Pacchetto del dispositivo del fornitore: | 48-QFN (7x7) | Corrente - uscita di punta (fonte, lavandino): | 1A, 2A |
Descrizione di prodotto

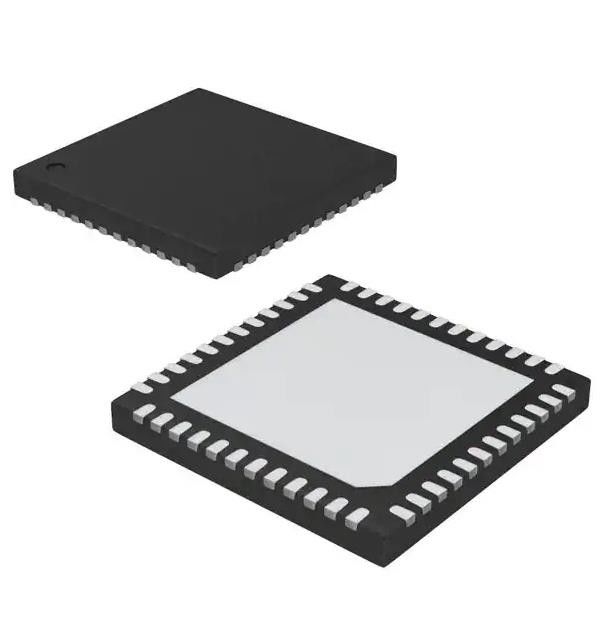

RAA2270634GNP#MA0 Circuito integrato gate driver semiponte non invertente 48-QFN (7x7)
DRIVER MOTORE TRIFASE 60V, 7X
Caratteristiche diRAA2270634PNL#MA0
▪ Ampia gamma VIN: da 4,5 V a 60 V (65 V ass max)
▪ Intervallo di frequenza di commutazione fino a 200kHz
▪ Azionamento trifase per applicazione BLDC
• Corrente source/sink di picco 1A/2A con
potenza di azionamento programmabile
• Supporta 8 livelli regolabili di forza motrice
tramite interfaccia hardware e 16 regolabili
livelli di forza motrice attraverso l'interfaccia SPI
▪ Tempo morto adattativo e regolabile
▪ Architettura di alimentazione completamente integrata
• Due LDO VCC consentono un basso IQ in modalità Sleep
• Regolatore switching buck-boost 500mA
genera tensione di pilotaggio (regolabile da 5 V a 15 V)
• LDO di uscita regolabile da 200 mA per alimentazioni MCU
▪ Configurazione flessibile
• Modalità HI/LI trifase e modalità PWM trifase
• Supporta la configurazione a mezzo ponte ea ponte intero
▪ Tre amplificatori di rilevamento della corrente
• Quattro livelli di impostazione del guadagno di rilevamento
• Supporta la calibrazione DC offset durante l'accensione
e al volo
• Supporta sia il senso dello shunt lato terra che
rilevamento MOSFET rDS(ON) low-side
▪ Rilevamento della forza controelettromotrice per il funzionamento senza sensori BLDC
Specifiche diRAA2270634PNL#MA0
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Circuiti integrati (CI)
Gestione energetica (PMIC)
Driver di cancello
|
|
Mfr
|
Renesas Electronics America Inc
|
|
Serie
|
-
|
|
Prodotto
|
RAA2270634PNL#MA0
|
|
Configurazione guidata
|
Mezzo ponte
|
|
Tipo di canale
|
3 fasi
|
|
Numero di conducenti
|
3
|
|
Tipo di cancello
|
MOSFET a canale N
|
|
Tensione - Alimentazione
|
4,5 V ~ 60 V
|
|
Tensione logica - VIL, VIH
|
-
|
|
Corrente - Uscita di picco (Source, Sink)
|
1A, 2A
|
|
Tipo di ingresso
|
Non invertente
|
|
Tempo di salita/discesa (tipico)
|
40ns, 40ns
|
|
temperatura di esercizio
|
-40°C ~ 125°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
48-WFQFN Piazzola esposta
|
|
Pacchetto dispositivo fornitore
|
48-QFN (7x7)
|
|
Numero del prodotto di base
|
RAA2270634
|
Applicazioni diRAA2270634PNL#MA0
▪ Utensili elettrici, ventilatori, pompe, E-bike
▪ Automazione industriale, robotica, droni
Classificazioni ambientali e di esportazione
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
