Accoppiatori ottici dell'uscita del transistor AMC1200STDUBRQ1 1 8-SOP 100 chilociclo 5.4mA
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | AMC1200STDUBRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | AMC1200STDUBRQ1 | Numero dei circuiti: | 1 |
|---|---|---|---|
| Larghezza di banda di -3db: | 100 chilocicli | Tensione - contrappeso introdotto: | µV 200 |
| Corrente - rifornimento: | 5.4mA | Corrente - uscita/Manica: | 20 mA |
| Tensione - portata del rifornimento (min): | 2,7 V | Tensione - portata del rifornimento (massima): | 5,5 V |
Descrizione di prodotto
Accoppiatori ottici dell'uscita del transistor AMC1200STDUBRQ1 1 8-SOP 100 chilociclo 5.4mA
Circuito 8-SOP differenziale dell'amplificatore 1 di isolamento

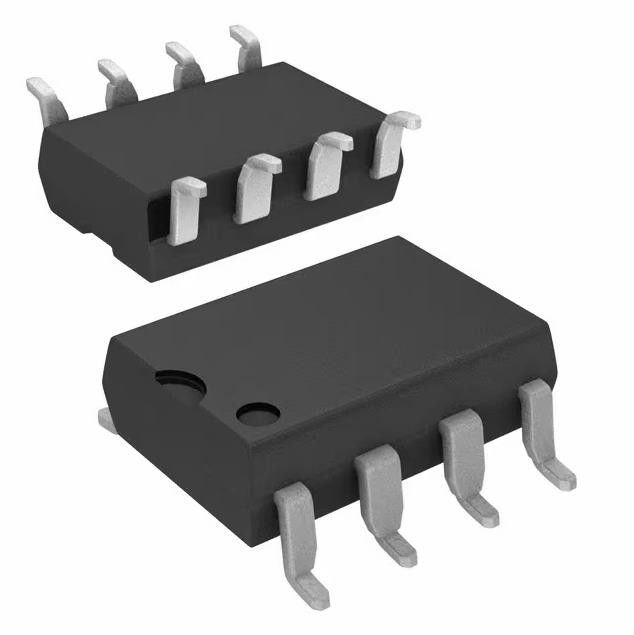

Il AMC1200-Q1 è disponibile in un ampio-corpo, 8 il pacchetto del perno SOIC (DWV) e gullwing, il pacchetto di CONTENTINO di 8 perni (COPIA).
Caratteristiche di AMC1200STDUBRQ1
• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
– Grado 2 di temperatura: – 40°C a 105°C
– Livello H2 di classificazione di HBM ESD
– Livello C3B di classificazione di CDM ESD
• ±250-mV la gamma di tensione in ingresso ha ottimizzato per
Resistenze di scambio
• Non linearità molto bassa: 0,075% (massimo)
con rifornimento lato alto 5-V
• Errore di derivazione basso: 1,5 sistemi MV (massimi)
• A basso rumore: mVRMS 3,1 (tipico)
• Corrente lata alto bassa del rifornimento:
(massimo) 8 mA a 5 V
• Larghezza di banda introdotta: 60 chilocicli (min)
• Guadagno fisso: 8 (0,5% accuratezze)
• Alto rapporto di rifiuto di Comune-modo:
dB 108 (tipico)
• operazione 3.3-V su lato basso
• Isolamento galvanico certificato:
– UL1577 e VDE V 0884-10 approvato
– Tensione di isolamento: 4250 VPEAK
– Tensione di lavoro: 1200 VPEAK
– Immunità transitoria: 10 kV/µs (min)
Attributi di prodotto di AMC1200STDUBRQ1
|
Serie
|
Automobilistico, AEC-Q100
|
|
Prodotto
|
AMC1200STDUBRQ1
|
|
Tipo dell'amplificatore
|
Isolamento
|
|
Numero dei circuiti
|
1
|
|
Tipo dell'uscita
|
Differenziale
|
|
Tasso di pantano
|
-
|
|
Larghezza di banda di -3db
|
100 chilocicli
|
|
Tensione - contrappeso introdotto
|
µV 200
|
|
Corrente - rifornimento
|
5.4mA
|
|
Corrente - uscita/Manica
|
20 mA
|
|
Tensione - portata del rifornimento (min)
|
2,7 V
|
|
Tensione - portata del rifornimento (massima)
|
5,5 V
|
|
Temperatura di funzionamento
|
-40°C ~ 105°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
8-SMD, ala del gabbiano
|
|
Pacchetto del dispositivo del fornitore
|
8-SOP
|
|
Numero del prodotto di base
|
AMC1200
|
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
Applicazioni di AMC1200STDUBRQ1
• A corrente o a tensione basata a scambio isolata
Percezione in:
– Invertitori della trazione
– Caricatori a bordo
– Convertitori cc-cc
– Sistemi di gestione della batteria
