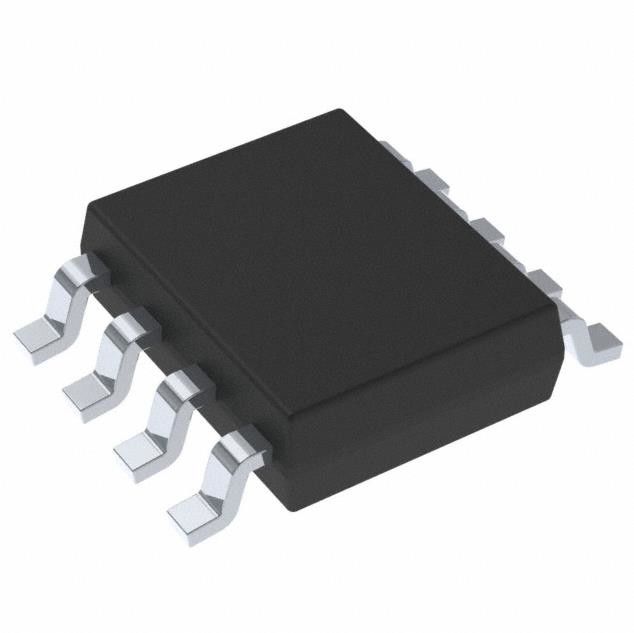

LM5164QDDARQ1 il transistor CI scheggia 1.2V 1 l'uscita 1A 8-PowerSOIC
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LM5164QDDARQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero delle uscite: | 1 | Tensione - introdotta (min): | 6V |
|---|---|---|---|
| Tensione - introdotta (massimo): | 100V | Tensione - uscita (min/riparato): | 1.2V |
| Tensione - uscita (massima): | 100V | Corrente - uscita: | 1A |
| Frequenza - commutazione: | Fino a 1MHz | Raddrizzatore sincrono: | Sì |
Descrizione di prodotto
LM5164QDDARQ1 il transistor CI scheggia 1.2V 1 l'uscita 1A 8-PowerSOIC
Uscita regolabile 1.2V 1 1A 8-PowerSOIC (0,154", larghezza del positivo di Buck Switching Regulator IC di 3.90mm)
Specifiche di LM5164QDDARQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | Automobilistico, AEC-Q100 |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Funzione | Scendere |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro |
| Tipo dell'uscita | Regolabile |
| Numero delle uscite | 1 |
| Tensione - introdotta (min) | 6V |
| Tensione - introdotta (massimo) | 100V |
| Tensione - uscita (min/riparato) | 1.2V |
| Tensione - uscita (massima) | 100V |
| Corrente - uscita | 1A |
| Frequenza - commutazione | Fino a 1MHz |
| Raddrizzatore sincrono | Sì |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-PowerSOIC (0,154", larghezza di 3.90mm) |
| Pacchetto del dispositivo del fornitore | 8-SO PowerPad |
| Numero del prodotto di base | LM5164 |
Caratteristiche di LM5164QDDARQ1
• AEC-Q100-qualified per le applicazioni automobilistiche
– Grado 1 di temperatura del dispositivo: – 40°C a +125°C, gamma di temperatura ambiente
• Progettato per le applicazioni affidabili ed irregolari
– Un'ampia gamma di tensione in ingresso di 6 V - 100 V
– Gamma di temperature della giunzione: – 40°C a +150°C
– Temporizzatore interno fisso di morbido inizio di 3 spettrografie di massa
– Protezione di corrente-limite della valle e del picco
– UVLO introdotto e protezione termica di arresto
• Adatto a per le alimentazioni elettriche automobilistiche evolutive
– Su minimo basso ed i fuori tempi di 50 NS
– Frequenza di commutazione regolabile fino a 1 megahertz
– Emulazione del diodo per alta efficienza del luminoso carico
– corrente tranquilla dell'input a vuoto 10.5-µA
– corrente tranquilla di arresto 3-µA
– Ottimizzato per la norma di EMI di CISPR 25
• L'integrazione riduce la dimensione ed il costo della soluzione
– Architettura di controllo di modo della CULLA
– Il commutatore integrato del dollaro di 0.725-Ω NFET sostiene l'ampia gamma di duty cycle
– Il raddrizzatore sincrono integrato di 0.34-Ω NFET elimina il diodo Schottky esterno
– riferimento interno di tensione 1.2-V
– Nessun componenti della compensazione del ciclo
– Regolatore di polarizzazione VCC e diodo interni dello stivale
• Crei progettano facendo uso del progettista di potere di WEBENCH®
Applicazioni di LM5164QDDARQ1
• Rifornimenti ibridi delicati automobilistici di polarizzazione di 48-V ECU
• Convertitori automobilistici di DC/DC
• Compressori automobilistici di HVAC e radiatori del ptc
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
