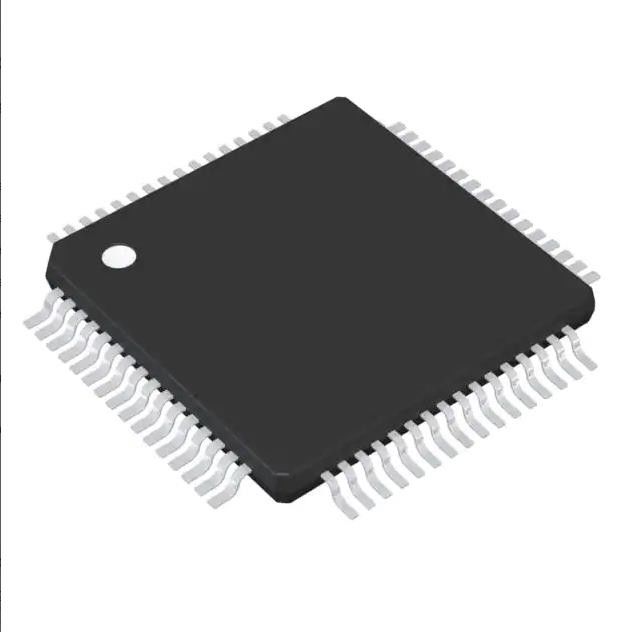

Componenti elettronici Mcu 16bit 128kb Fram 64lqfp di MSP430FR5962IPMR CI
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | MSP430FR5962IPMR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Unità di elaborazione del centro: | MSP430 CPUXV2 |
|---|---|---|---|
| Capacità di memoria: | 16 bit | Velocità: | 16MHz |
| Connettività: | ² C, IrDA, SPI, UART/USART di I | Unità periferiche: | Brown-fuori individua/risistemazione, DMA, POR, PWM, WDT |
| Numero di ingresso/uscita: | 54 | Capacità di memoria di programma: | 128KB (128K x 8) |
Descrizione di prodotto
Transistor CI Chip Ic Mcu 16bit 128kb Fram 64lqfp di MSP430FR5962IPMR
16 bit 16MHz 128KB (128K x 8) FRAM 64-LQFP (10x10) di IC del microcontroller di MSP430 CPUXV2 MSP430™ FRAM
Specifiche di MSP430FR5962IPMR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Texas Instruments |
| Serie | MSP430™ FRAM |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Unità di elaborazione del centro | MSP430 CPUXV2 |
| Capacità di memoria | 16 bit |
| Velocità | 16MHz |
| Connettività | ² C, IrDA, SPI, UART/USART di I |
| Unità periferiche | Brown-fuori individua/risistemazione, DMA, POR, PWM, WDT |
| Numero di ingresso/uscita | 54 |
| Capacità di memoria di programma | 128KB (128K x 8) |
| Tipo di memoria di programma | FRAM |
| Dimensione di EEPROM | - |
| RAM Size | 8K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertitori di dati | A/D 17x12b |
| Tipo dell'oscillatore | Esterno, interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 64-LQFP |
| Pacchetto del dispositivo del fornitore | 64-LQFP (10x10) |
| Numero del prodotto di base | MSP430FR5962 |
Caratteristiche di MSP430FR5962IPMR
• Microcontroller incastonato
– architettura di RISC di 16 bit un orologio da fino a 16 megahertz del ‑
– Fino a 256KB della memoria ad accesso casuale ferroelettrica (FRAM)
• forza Ultra basso scrive
• Velocemente scriva a 125 NS per parola (64KB in spettrografia di massa 4)
• Assegnazione flessibile dei dati e del codice di applicazione nella memoria
• 1015 scrivono la resistenza del ciclo
• Resistente alle radiazioni e non magnetico
– Ampia gamma di tensione di rifornimento da 3,6 V giù a
1,8 V (la tensione di rifornimento minima è limitata vicino
I livelli dello SVS, vedono le specifiche dello SVS)
• Modi forzi ultra basso ottimizzati
– Modo attivo: 118 µA/MHz
– Appoggio con VLO (LPM3): Na 500
– Appoggio con il temporizzatore in tempo reale (RTC) (LPM3.5):
Na 350 (il RTC è cronometrato da un cristallo 3.7-pF)
– Arresto (LPM4.5): Na 45
• Acceleratore a bassa energia (LEA) per l'elaborazione dei segnali (MSP430FR599x soli)
– Indipendente di operazione dal CPU
– 4KB di RAM ha diviso con il CPU
– 256 punti efficiente FFT complesso:
Fino a 40x più veloce del centro di Arm® Cortex®-M0+
• Unità periferiche digitali intelligenti
– moltiplicatore dell'hardware di 32 bit (MPY)
– 6 canale DMA interno
– RTC con le funzioni dell'allarme e del calendario
– Sei temporizzatori di 16 bit con fino a sette bloccaggi/confrontano i registri ciascuno
– 32 controllo a ridondanza ciclica di 16 bit e - (CRC)
• Analogo ad alto rendimento
– un comparatore analogico di 16 canali
– un convertitore analogico-digitale di 12 bit (ADC) che caratterizza il comparatore della finestra, riferimento interno e campione-e-tenuta,
fino a 20 canali di ingresso esterni
• Porti multifunzionali dell'ingresso/uscita
– Tutti i perni sostengono la capacità di capacitivo-tocco senza esigenza delle componenti esterne
– Bit, byte e come una parola accessibili (nelle paia)
– risveglio Bordo-selezionabile dalla LPM su tutti i porti
– Pullup e pulldown programmabili su tutti i porti
• Sicurezza e crittografia di codice
– 128 coprocessori del bit 256 o - AES di sicurezza di crittografia e di decrittazione
– Seme di numero casuale per gli algoritmi della generazione di numero casuale
– L'incapsulamento del IP protegge la memoria da accesso esterno
• Comunicazione di serie migliorata
– Fino a quattro porte di comunicazione di serie del eUSCI_A
• UART con rilevazione baud ordina automatica
• IrDA codifica e decodifica
– Fino a quattro porte di comunicazione di serie del eUSCI_B
• I2C con l'indirizzo dello multiplo-schiavo
– Hardware UART o bootloader di I2C (BSL)
• Sistema di orologio flessibile
– DCO a frequenza fissa con 10 frequenze fabbrica-sistemate selezionabili
– Fonte a bassa frequenza a bassa potenza dell'orologio interno (VLO)
– 32-kHz cristalli (LFXT)
– Cristalli ad alta frequenza (HFXT)
• Strumenti di sviluppo e software (anche vedere gli strumenti e software)
– Corredi di sviluppo (corredo di sviluppo di MSP-EXP430FR5994 LaunchPad™ e bordo dell'incavo dell'obiettivo del ‑ TS430PN80B di MSP)
– Software di MSP430Ware™ per i microcontroller di MSP430™
• Il confronto del dispositivo riassume i dispositivi disponibili
Applicazioni di MSP430FR5962IPMR
• Infrastruttura di griglia
• Automazione & controllo di fabbrica
• Automazione di costruzione
• Monitor portabile di attività & di forma fisica
• Elettronica portabile
Classificazioni dell'esportazione & ambientali di MSP430FR5962IPMR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
Vuoi conoscere maggiori dettagli su questo prodotto
