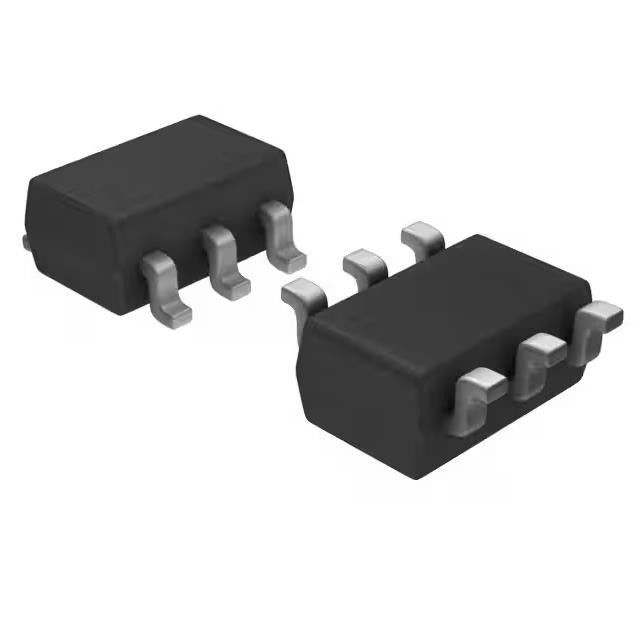

TPS22918TDBVRQ1 1:1 Sot23-6 del transistor CI Chip Ic Pwr Switch N-Chan
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS22918TDBVRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo del commutatore: | Uso generale |
|---|---|---|---|
| Numero delle uscite: | 1 | Rapporto - introdotto: Uscita: | 1:01 |
| Configurazione di uscita: | Alto lato | Tipo dell'uscita: | N-Manica |
| Interfaccia: | Inserita/disinserita | Tensione - carico: | 1 V ~ 5,5 V |
Descrizione di prodotto
TPS22918TDBVRQ1 Transistor Ic Chip Ic Pwr Switch N-Chan 1:1 Sot23-6
Interruttore di alimentazione/Driver 1:1 N-Channel 2A SOT-23-6
Specifiche di TPS22918TDBVRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Interruttori di distribuzione dell'alimentazione, driver di carico | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Stato del prodotto | Attivo |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 1 |
| Rapporto - Ingresso:Uscita | 1:1 |
| Configurazione dell'uscita | Il lato superiore |
| Tipo di uscita | Canale N |
| Interfaccia | Acceso spento |
| Tensione - Carico | 1 V ~ 5,5 V |
| Tensione - Alimentazione (Vcc/Vdd) | Non richiesto |
| Corrente - Uscita (Max) | 2A |
| Rds On (tipico) | 52mOhm |
| Tipo di ingresso | Non invertente |
| Caratteristiche | Scarico del carico, velocità di risposta controllata |
| Protezione dai guasti | - |
| temperatura di esercizio | -40°C ~ 105°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Pacchetto dispositivo fornitore | SOT-23-6 |
| Confezione/caso | SOT-23-6 |
| Numero del prodotto di base | TPS22918 |
Caratteristiche di TPS22918TDBVRQ1
• Qualificazione AEC-Q100
• Sezionatore di carico monocanale integrato
• Qualificato per applicazioni automobilistiche:
– Grado di temperatura del dispositivo 2: da –40°C aCampo di temperatura ambiente di funzionamento +105°C
• Capacità di sicurezza funzionale
– Documentazione disponibile per l'ausilio funzionaleprogettazione del sistema di sicurezza
• Intervallo tensione di ingresso: da 1 V a 5,5 V
• Bassa resistenza On (RON)
– RON 52 mΩ (tipico) a VIN 5 V
– RON 53 mΩ (tipico) a VIN 3,3 V
• Corrente di commutazione continua massima 2 A
• Bassa corrente di riposo
– 8,3 µA (tipico) a VIN 3,3 V
• La soglia di ingresso a controllo basso consente l'uso di 1 V oGPIO più alto
• Scarica rapida in uscita configurabile (QOD)
• Tempo di salita configurabile con pin CT
• Piccolo pacchetto SOT23-6 (DBV)
– 2,9 mm × 2,8 mm, passo 0,95 mm,
Altezza 1,45 mm (con cavi)
• Prestazioni ESD testate per AEC Q100
– 2 kV HBM e 750 V CDM
Applicazioni di TPS22918TDBVRQ1
• Elettronica automobilistica
• Infotainment
• Grappolo
• ADAS (sistemi avanzati di assistenza alla guida)
Classificazioni ambientali e di esportazione di TPS22918TDBVRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Vuoi conoscere maggiori dettagli su questo prodotto
