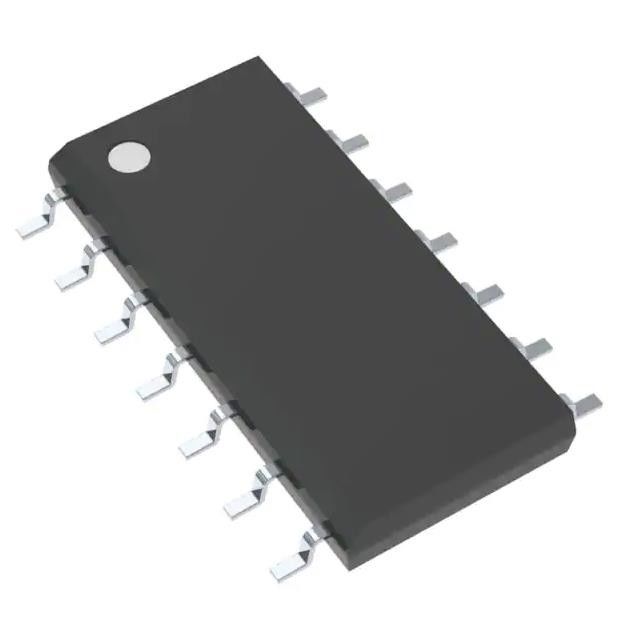

Differenziale del circuito dell'amplificatore 4 di LMC6036IMX/NOPB CMOS, Ferrovia--ferrovia 14-SOIC
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LMC6036IMX/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo dell'amplificatore: | CMOS |
|---|---|---|---|
| Numero dei circuiti: | 4 | Tipo dell'uscita: | Differenziale, Ferrovia--ferrovia |
| Tasso di pantano: | 1.5V/µs | Prodotto di larghezza di banda di guadagno: | 1,4 megahertz |
| Corrente - polarizzazione introdotta: | 0,02 PA | Tensione - contrappeso introdotto: | µV 500 |
Descrizione di prodotto
Differenziale del circuito dell'amplificatore 4 di LMC6036IMX/NOPB CMOS, Ferrovia--ferrovia 14-SOIC
Differenziale del circuito dell'amplificatore 4 di CMOS, Ferrovia--ferrovia 14-SOIC
Specifiche di LMC6036IMX/NOPB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amp OP, amp dell'amplificatore | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Tipo dell'amplificatore | CMOS |
| Numero dei circuiti | 4 |
| Tipo dell'uscita | Differenziale, Ferrovia--ferrovia |
| Tasso di pantano | 1.5V/µs |
| Prodotto di larghezza di banda di guadagno | 1,4 megahertz |
| Corrente - polarizzazione introdotta | 0,02 PA |
| Tensione - contrappeso introdotto | µV 500 |
| Corrente - rifornimento | 1.3mA (canali x4) |
| Corrente - uscita/Manica | 8 mA |
| Tensione - portata del rifornimento (min) | 2 V |
| Tensione - portata del rifornimento (massima) | 15,5 V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 14-SOIC (0,154", larghezza di 3.90mm) |
| Pacchetto del dispositivo del fornitore | 14-SOIC |
| Numero del prodotto di base | LMC6036 |
Caratteristiche di TPS22918TDBVRQ1
• (Tipico salvo indicazione contraria)
• LMC6035 in pacchetto di DSBGA
• Prestazione assicurata 2.7V, 3V, 5V e 15V
• Specificato per 2 kΩ e carichi 600Ω
• Ampio raggio d'azione: 2.0V a 15.5V
• Corrente di ingresso ultrabassa: 20fA
• Oscillazione dell'uscita della Ferrovia--ferrovia
– @ 600Ω: 200mV da qualsiasi ferrovia a 2.7V
– @ 100kΩ: 5mV da qualsiasi ferrovia a 2.7V
• Guadagno ad alta tensione: 126dB
• Ampia gamma introdotta di tensione di Comune-modo
– -0.1V a 2.3V a CONTRO = 2.7V
• Distorsione bassa: 0,01% a 10kHz
• Quadrato doppio LMC6035 LMC6036
• Vedi AN-1112 (numero SNVA009 della letteratura) per le considerazioni di DSBGA
• AEC-Q100 classificano 3 qualificati (LMC6035-Q1)
Applicazioni di TPS22918TDBVRQ1
• Alto amplificatore o preamplificatore di impedenza
• Elettronica a pile
• Strumentazione medica
• Applicazioni automobilistiche
Classificazioni dell'esportazione & ambientali di TPS22918TDBVRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
