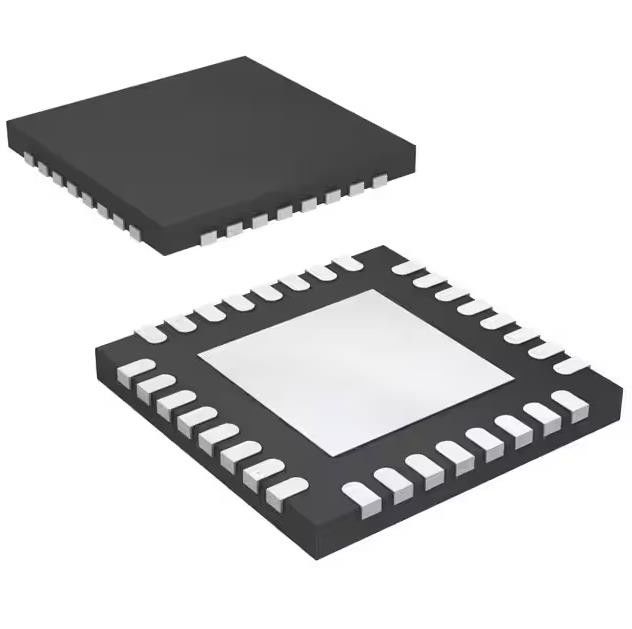

TCA6424ARGJR Ic Chip Xpndr 400khz Smbus 32uqfn Espansore I/O 24 I²C
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TCA6424ARGJR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
|---|---|---|---|
| Numero di ingresso/uscita: | 24 | Interfaccia: | I²C, SMBus |
| Uscita di interruzione: | Sì | Caratteristiche: | POR |
| Tipo dell'uscita: | In opposizione | Corrente - Uscita Source/Sink: | 10mA, 25mA |
Descrizione di prodotto
TCA6424ARGJR Transistor Ic Chip Ic Xpndr 400khz I2c Smbus 32uqfn
Espansione I/O 24 I²C, SMBus 400 kHz 32-UQFN (5x5)
Specifiche di TCA6424ARGJR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Espansori I/O | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Numero di I/O | 24 |
| Interfaccia | I²C, SMBus |
| Uscita di interruzione | SÌ |
| Caratteristiche | POR |
| Tipo di uscita | Spingi-tira |
| Corrente - Uscita Source/Sink | 10 mA, 25 mA |
| Frequenza dell'orologio | 400 kHz |
| Tensione - Alimentazione | 1,65 V ~ 5,5 V |
| temperatura di esercizio | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 32-UFQFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 32-UQFN (5x5) |
| Numero del prodotto di base | TCA6424 |
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Espansori I/O | |
| Mfr | Strumenti texani |
Caratteristichedi TCA6424ARGJR
• Intervallo della tensione di alimentazione operativa da 1,65 V a 5,5 V
• Consente la conversione bidirezionale del livello di tensione e l'espansione GPIO tra:
– Porta SCL/SDA da 1,8 V e 1,8 V, 2,5 V, 3,3 V o 5 VP
– Porta SCL/SDA da 2,5 V e porta da 1,8 V, 2,5 V, 3,3 V o 5 VP
– Porta 3,3 V SCL/SDA e 1,8 V, 2,5 V, 3,3 V o 5 VP
– Porta 5 V SCL/SDA e 1,8 V, 2,5 V, 3,3 V o 5 VP
• Espansione porta I2C a parallela
• Basso consumo di corrente in standby di 1 μA
• L'azione Schmitt-Trigger consente una transizione di ingresso lenta e una migliore immunità al rumore di commutazione sugli ingressi SCL e SDA
– Vhys = 0,18 V tip a 1,8 V
– Vhys = 0,25 V tip a 2,5 V
– Vhys = 0,33 V tip a 3,3 V
– Vhys = 0,5 V tip a 5 V
• Porte I/O tolleranti a 5 V
• Ingresso reset attivo-basso ( RESET)
• Uscita interrupt attivo basso open-drain (INT)
• Bus I2C veloce a 400 kHz
• Registro di configurazione ingressi/uscite
• Registro di inversione di polarità
• Reset interno all'accensione
• Accendere con tutti i canali configurati come ingressi
• Nessun problema tecnico all'accensione
• Filtro antirumore sugli ingressi SCL/SDA
• Uscite bloccate con massima capacità di pilotaggio ad alta corrente per il pilotaggio diretto di LED
• Le prestazioni di latch-up superano i 100 mA per JESD 78, classe II
• La protezione ESD supera JESD 22
– 2000-V Modello del corpo umano (A114-A)
– Modello macchina 200 V (A115-A)
– Modello con dispositivo caricato da 1000 V (C101)
Descrizionedi TCA6424ARGJR
Questo espansore I/O a 24 bit per il bus bidirezionale a due linee (I2C) è progettato per fornire un'espansione I/O remota generica per la maggior parte delle famiglie di microcontroller tramite l'interfaccia I2C [orologio seriale (SCL) e dati seriali (SDA) ].Il principale vantaggio di questo dispositivo è la sua ampia gamma VCC.Può funzionare da 1,65 V a 5,5 V sul lato porta P e sul lato SDA/SCL.Ciò consente al TCA6424A di interfacciarsi con microprocessori e microcontrollori di nuova generazione sul lato SDA/SCL, dove i livelli di alimentazione stanno diminuendo per risparmiare energia.Contrariamente all'interruzione dell'alimentazione di microprocessori e microcontrollori, alcuni componenti PCB, come i LED, rimangono alimentati a 5 V.
Classificazioni ambientali e di esportazione di TCA6424ARGJR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
