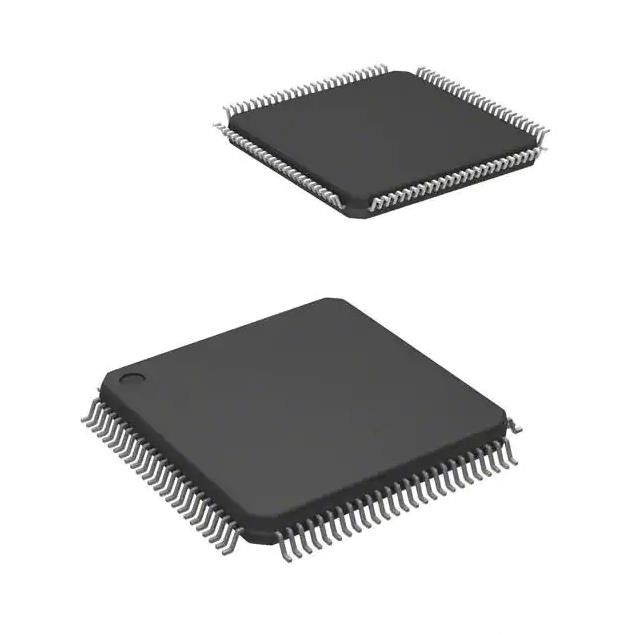

Componenti elettronici Mcu 32bit 128kb 100lqfp istantaneo di TMS320F28062FPZT CI
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TMS320F28062FPZT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | Texas Instruments | Serie: | C2000™ C28x Piccolo™ |
|---|---|---|---|
| Pacchetto: | Vassoio | Stato del prodotto: | Attivo |
| Unità di elaborazione del centro: | C28x | Capacità di memoria: | il Unico centro di 32 bit |
| Velocità: | 90MHz | Numero di ingresso/uscita: | 54 |
Descrizione di prodotto
Transistor CI Chip Ic Mcu 32bit 128kb 100lqfp istantaneo di TMS320F28062FPZT
FLASH 100-LQFP (14x14) del Unico centro 90MHz 128KB (64K x 16) di 32 bit di IC del microcontroller di C28x C2000™ C28x Piccolo™
Specifiche di TMS320F28062FPZT
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Texas Instruments |
| Serie | C2000™ C28x Piccolo™ |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Unità di elaborazione del centro | C28x |
| Capacità di memoria | il Unico centro di 32 bit |
| Velocità | 90MHz |
| Connettività | CANbus, ² C, McBSP, SCI, SPI, UART/USART di I |
| Unità periferiche | Brown-fuori individua/risistemazione, DMA, POR, PWM, WDT |
| Numero di ingresso/uscita | 54 |
| Capacità di memoria di programma | 128KB (64K x 16) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | - |
| RAM Size | 26K x 16 |
| Tensione - rifornimento (Vcc/Vdd) | 1.71V ~ 1.995V |
| Convertitori di dati | A/D 16x12b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 105°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 100-LQFP |
| Pacchetto del dispositivo del fornitore | 100-LQFP (14x14) |
| Numero del prodotto di base | TMS320 |
Caratteristiche di TMS320F28062FPZT
• CPU di 32 bit di Alto-efficienza (TMS320C28x)
– 90 megahertz (tempo di ciclo 11.11-ns)
– 16 i × 16 e 32 × 32 moltiplicano ed accumulano le operazioni (del MACKINTOSH)
– 16 MACKINTOSH doppio del × 16
– Architettura del bus di Harvard
– Operazioni atomiche
– Risposta ed elaborazione veloci di interruzione
– Modello di programmazione unificato di memoria
– Codice-efficiente (in C/C++ ed Assemblea)
• Unità in virgola mobile (FPU)
– Operazioni di virgola mobile di unico precisione indigena
• Acceleratore programmabile di legge di controllo (CLA)
– acceleratore di virgola mobile di per la matematica di 32 bit
– Esegue il codice indipendentemente dal CPU principale
• Viterbi, per la matematica complesso, unità di CRC (VCU)
– Estende l'insieme delle istruzioni di C28x per sostenere il complesso per moltiplicarsi, operazioni di Viterbi e controllo ciclico di Redundency (CRC)
• Memoria inclusa
– Fino a 256KB del flash
– Fino a 100KB di RAM
– 2KB (OTP) della ROM programmabile di una volta
• un Direct Memory Access di 6 canali (DMA)
• Costo basso di sistema e del dispositivo
– Singolo rifornimento 3.3-V
– Nessun requisito di ordinamento di potere
– Risistemazione accesa integrata e risistemazione di brownout
– Modi operativi a bassa potenza
– Nessun perno analogico di sostegno
• Endianness: Piccolo endian
• Supporto di ricerca di frontiera di JTAG
– Porto di Access della prova di norma di norma 1149.1-1990 di IEEE ed architettura di ricerca di frontiera
• Sincronizzazione
– Due oscillatori interni del zero-perno
– oscillatore piezoelettrico del Su chip/input di orologio esterno
– Modulo del temporizzatore di cane da guardia
– Circuiti mancanti di rilevazione dell'orologio
• Blocchetto periferico di espansione di interruzione (TORTA) che sostiene tutte le interruzioni periferiche
• Tre temporizzatori del CPU di 32 bit
• Unità periferiche di controllo avanzato
• Fino a 8 moduli migliorati del modulatore di Impulso-larghezza (ePWM)
– 16 PWM incanalano totale (8 HRPWM-capaci)
– Temporizzatore indipendente di 16 bit in ogni modulo
• Tre moduli di bloccaggio migliorati input (eCAP)
• Fino a 4 moduli ad alta definizione di bloccaggio (HRCAP)
• Fino a 2 moduli migliorati di impulso del codificatore di quadratura (eQEP)
• un convertitore analogico-digitale di 12 bit (ADC), Campione-e-tenuta doppia (che SPEDISCE E che TRATTA)
– Fino a 3,46 MSPS
– Fino a 16 canali
• sensore di temperatura del Su chip
• chiave e serratura di sicurezza pungente 128
– Protegge i blocchetti di memoria sicuri
– Impedisce la reingegnerizzazione dei firmware
• Unità periferiche della porta seriale
– Due per la trasmissioni dei dati di serie interfaccia (SCI) [UART] moduli
– Due moduli dell'interfaccia periferica di pubblicazione periodica (SPI)
– Un bus del Inter Integrare circuito (I2C)
– Un bus attenuato multicanale della porta seriale (McBSP)
– Un regolatore migliorato Area Network (eCAN)
– Universal Serial Bus (USB) 2,0 (vedi il confronto del dispositivo per disponibilità)
• Modo di dispositivo di velocità massima
• Velocità massima o modo a bassa velocità ospite
• Fino a 54 individualmente programmabili, perni per tutti gli usi multiplexati dell'ingresso/uscita (GPIO) con la filtrazione dell'input
• Avanzato metta a punto le caratteristiche
– Funzioni di punto di rottura e di analisi
– Il tempo reale mette a punto tramite l'hardware
• Opzioni del pacchetto
– 80 il perno PFP e 100 perno PZP PowerPAD™ ha migliorato termicamente il quadrato sottile Flatpacks (HTQFPs)
– 80 perno PN e 100 quadrato di basso profilo Flatpacks (LQFPs) del perno PZ
• Opzioni di temperatura
– T: – 40°C a 105°C
– S: – 40°C a 125°C
– Q: – 40°C a 125°C (qualificazione di CEA Q100 per le applicazioni automobilistiche)
Applicazioni di TMS320F28062FPZT
• Unità all'aperto del condizionatore d'aria
• Controllo dell'azionamento dell'operatore della porta
• Invertitore & controllo motorio
• Caricatore a bordo (OBC) & senza fili
• Automated che ordina attrezzatura
• Controllo di CNC
• Macchina tessile
• Saldatrice
• Modulo di potere della stazione di carico di EV
• Modulo di carico del veicolo senza fili
• Sistema di trasformazione dell'energia di immagazzinamento dell'energia (PCS)
• Invertitore centrale
• Invertitore del micro
• Ottimizzatore di energia solare
• Invertitore della corda
• Modulo di controllo dell'azionamento di CA
• Modulo della fase di trasmettitore di CA
• Fase di potere del motore lineare
• Servo modulo di controllo dell'azionamento
• Servo modulo della fase di trasmettitore
• azionamento del motore dell'CA-input BLDC
• azionamento del motore dell'CC-input BLDC
• AC-DC industriale
• UPS trifase
Classificazioni dell'esportazione & ambientali di TMS320F28062FPZT
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
