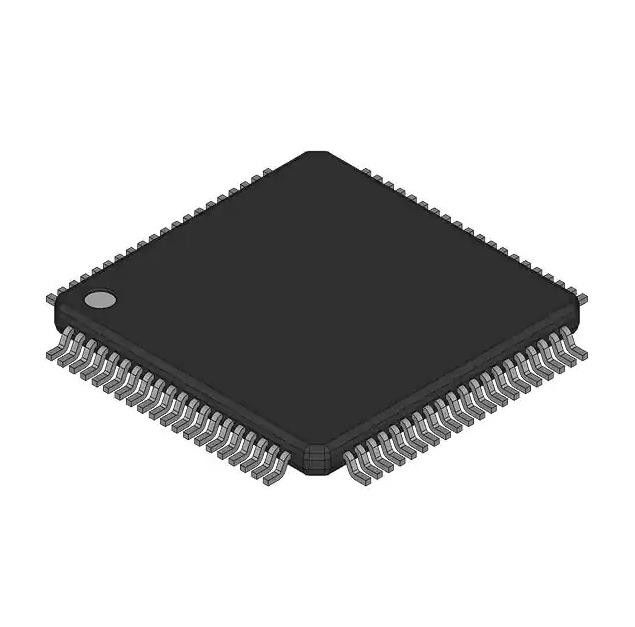

SAK-TC222S-16F133N CA Ic Chip Mcu 32bit 1mb Flash 80tqfp 128K x 8
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CA DI SAK-TC222S-16F133N |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Unità di elaborazione del centro: | TriCore™ |
|---|---|---|---|
| Capacità di memoria: | il Unico centro di 32 bit | Velocità: | 133MHz |
| Unità periferiche: | DMA, WDT | Numero di ingresso/uscita: | 59 |
| Capacità di memoria di programma: | 1MB (1M x 8) | Tipo di memoria di programma: | FLASH |
Descrizione di prodotto
SAK-TC222S-16F133N Transistor CA Ic Chip Ic Mcu 32bit 1mb Flash 80tqfp
TriCore™ AURIX™ Microcontroller IC 32 bit Single-Core 133 MHz 1 MB (1 M x 8) FLASH PG-TQFP-80-7
Specifiche di SAK-TC222S-16F133N CA
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | Tecnologie Infineon |
| Serie | AURIX® |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Processore principale | Tricore™ |
| Dimensione del nucleo | Single core a 32 bit |
| Velocità | 133 Mhz |
| Connettività | CANbus, FlexRay, LINbus, QSPI |
| Periferiche | DMA, WDT |
| Numero di I/O | 59 |
| Dimensioni della memoria del programma | 1MB (1M x 8) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | 128K x 8 |
| Dimensioni RAM | 96K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 3,3 V |
| Convertitori di dati | A/D 24x12b |
| Tipo di oscillatore | Esterno |
| temperatura di esercizio | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | Piazzola esposta 80-TQFP |
| Pacchetto dispositivo fornitore | PG-TQFP-80-7 |
| Numero del prodotto di base | TC222S16 |
Caratteristiche di SAK-TC222S-16F133N CA
La famiglia di prodotti TC22x / TC21x presenta le seguenti caratteristiche:
• Microcontrollore ad alte prestazioni con un core CPU
• CPU TriCore scalare Power Efficient (TC1.6E), con le seguenti caratteristiche:
– Compatibilità codice binario con TC1.6P
– Funzionamento a 133 MHz a tutta la gamma di temperature
– 88 Kbyte Data Scratch Pad RAM (DSPR)
– 8 Kbyte di istruzioni Scratch-Pad RAM (PSPR)
– Cache istruzioni da 8 Kbyte (ICACHE)
– Buffer di lettura a 4 righe (DRB)
• Nucleo ombra a passo bloccato per TC1.6E
• Memorie multiple su chip
– Tutte le NVM e SRAM integrate sono protette da ECC
– Memoria flash di programma da 1 Mbyte (PFLASH)
– 96 Kbyte Data Flash Memory (DFLASH) utilizzabile per emulazione EEPROM
– BootROM (BROM)
• Controller DMA a 16 canali con trasferimento sicuro dei dati
• Sofisticato sistema di interrupt (protezione ECC)
• Struttura bus su chip ad alte prestazioni
– Cross Bar Interconnect (SRI) a 64 bit che offre un rapido accesso parallelo tra bus master, CPU e memorie
– System Peripheral Bus (SPB) a 32 bit per unità periferiche e funzionali su chip
– Un ponte bus (Bridge SFI)
• Unità di gestione della sicurezza (SMU) che gestisce gli allarmi del monitor di sicurezza
• Unità di test della memoria con funzioni ECC, inizializzazione della memoria e MBIST (MTU)
• Hardware I/O Monitor (IOM) per il controllo degli I/O digitali
• Unità periferiche on-chip versatili
– Due canali seriali asincroni/sincroni (ASCLIN) con supporto hardware LIN (V1.3, V2.0, V2.1e J2602) fino a 50 MBaud
– Quattro Queued SPI Interface Channels (QSPI) con capacità master e slave fino a 50 Mbit/s
– Un modulo MultiCAN+ con 3 nodi CAN ciascuno e 128 oggetti messaggio liberamente assegnabili per altogestione efficiente dei dati tramite buffering FIFO e trasferimento dati gateway
– 4 canali SENT (Single Edge Nibble Transmission) per il collegamento ai sensori
– Un modulo timer generico (GTM) che fornisce un potente set di funzionalità di filtraggio del segnale digitale e timerrealizzare gestioni Input/Output autonome e complesse
– Un modulo Capture / Compare 6 (due kernel CCU60 e CCU61)
– Un'unità timer 12 per uso generico (GPT120)
• Versatile ADC ad approssimazione successiva (VADC)
– Cluster di 2 kernel ADC indipendenti
– Intervallo di tensione di ingresso da 0 V a 5,5 V (alimentazione ADC)
• Porte I/O programmabili digitali
• Supporto di debug su chip per OCDS di livello 1 (CPU, DMA, bus su chip)
• Interfaccia JTAG (IEEE 1149.1) o DAP (Device Access Port) a quattro/cinque fili
• Sistema di gestione dell'alimentazione e regolatori su chip
• Unità di generazione clock con PLL di sistema
• Regolatore di tensione integrato
informazioni sull'ordine di SAK-TC222S-16F133N CA
Il codice di ordinazione dei microcontrollori Infineon fornisce un riferimento esatto a quanto richiestoProdotto.Questo ordinamentocodice identifica:
• La derivata stessa, ovvero il suo set di funzioni, il campo di temperatura e la tensione di alimentazione
• Il pacco e il tipo di consegna.
Per i codici di ordinazione disponibili per TC212 / TC213 / TC214 / TC222 / TC223 / TC224 si prega difare riferimento al"AURIX™ TC2x Data Sheet Addendum", che riassume tutte le varianti disponibili.
Classificazioni ambientali e di esportazione di SAK-TC222S-16F133N AC
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
