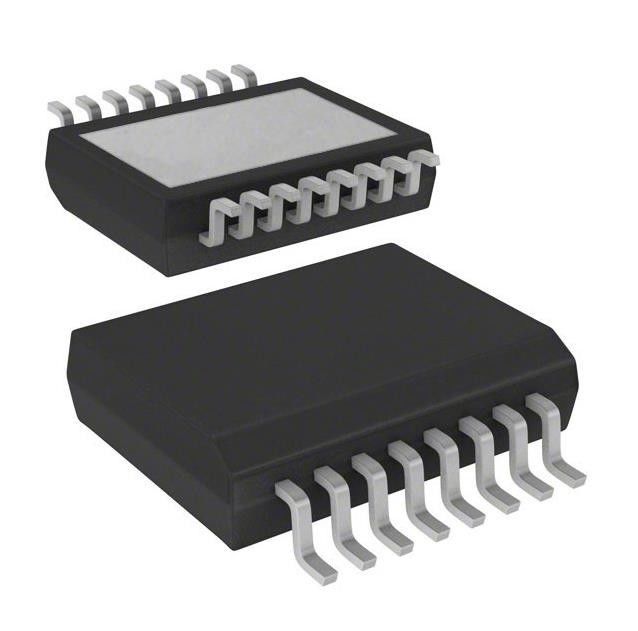

Driver di 1:1 Pwrsso16 del transistor CI Chip Pwr Drvr N-Chan di VN7016AJTR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | VN7016AJTR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Non per le nuove progettazioni | Tipo del commutatore: | Uso generale |
|---|---|---|---|
| Numero delle uscite: | 1 | Rapporto - introdotto: Uscita: | 0,042361111 |
| Configurazione di uscita: | Alto lato | Tipo dell'uscita: | N-Manica |
| Interfaccia: | Inserita/disinserita | Tensione - carico: | 4V ~ 28V |
Descrizione di prodotto
1:1 Pwrsso16 del transistor CI Chip Ic Pwr Drvr N-Chan di VN7016AJTR
N-Manica 55A PowerSSO-16 di 1:1 driver/dell'interruttore di accensione
Specifiche di VN7016AJTR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Commutatori di distribuzione di energia, driver del carico | |
| Mfr | STMicroelectronics |
| Serie | VIPower™ |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Non per le nuove progettazioni |
| Tipo del commutatore | Uso generale |
| Numero delle uscite | 1 |
| Rapporto - introdotto: Uscita | 1:1 |
| Configurazione di uscita | Alto lato |
| Tipo dell'uscita | N-Manica |
| Interfaccia | Inserita/disinserita |
| Tensione - carico | 4V ~ 28V |
| Tensione - rifornimento (Vcc/Vdd) | Non richiesto |
| Corrente - uscita (massima) | 55A |
| RDS su (tipo) | 16mOhm |
| Tipo introdotto | Non inversione |
| Caratteristiche | Nuovo inizio automatico, bandiera di stato |
| Protezione dell'errore | La limitazione corrente (riparata), carico aperto individua, sopra la temperatura, sopra tensione, UVLO |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto del dispositivo del fornitore | PowerSSO-16 |
| Pacchetto/caso | 16-PowerLFSOP (0,154", larghezza di 3.90mm) |
| Numero del prodotto di base | VN7016 |
Caratteristiche di VN7016AJTR
• Automobilistico qualificato
• Generalità
Driver lato alto astuto del singolo canale del − con risposte analogiche di MultiSense
Corrente bassa stessa del appoggio del −
− compatibile con 3 V e 5 uscite di V CMOS
• Funzioni diagnostiche di MultiSense
Il − ha multiplexato le risposte analogiche di: carico corrente con lo specchio corrente proporzionale di alta precisione, VCC tensione di rifornimento e
Temperatura del dispositivo di TCHIP
Il − sovraccarica e breve per frantumare (l'indicazione di limitazione di potere)
Indicazione termica di arresto del −
rilevazione del aperto carico dello Fuori stato del −
Il − ha prodotto bruscamente VCC a rilevazione
Il senso del − permette a/disattiva
• Protezioni
Arresto di Undervoltage del −
Morsetto di sovratensione del −
Il − carica la limitazione corrente
Limitazione di auto del − dei passeggeri termici veloci
Fermo-fuori configurabile del − su limitazione di potere o di temperatura eccessiva con il perno dedicato di risistemazione di errore
Perdita del − di terra e una perdita di VCC
Batteria inversa del − con le componenti esterne
Protezione della scarica elettrostatica del −
Applicazioni di VN7016AJTR
• Tutti i tipi di carichi resistenti, induttivi e capacitivi automobilistici
• Destinato specialmente ai fari automobilistici
Classificazioni dell'esportazione & ambientali di VN7016AJTR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
