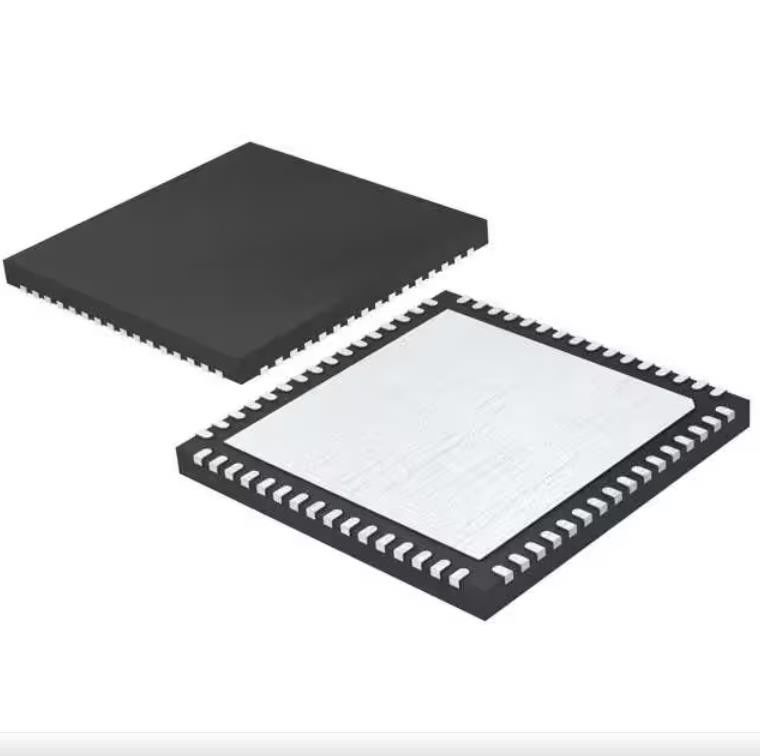

Circuito integrato Chip Mcu 16bit 64kb 64vqfn istantaneo di MSP430F5247IRGCR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MSP430F5247IRGCR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Unità di elaborazione del centro: | MSP430 CPUXV2 |
|---|---|---|---|
| Capacità di memoria: | 16 bit | Velocità: | 25MHz |
| Connettività: | ² C, IrDA, SPI, UART/USART di I | Unità periferiche: | Brown-fuori individua/risistemazione, DMA, POR, PWM, WDT |
| Numero di ingresso/uscita: | 53 | Capacità di memoria di programma: | 64KB (64K x 8) |
Descrizione di prodotto
Circuito integrato Chip Mcu 16bit 64kb 64vqfn istantaneo di MSP430F5247IRGCR
16 bit 25MHz 64KB (64K x 8) 64-VQFN ISTANTANEO (9x9) di IC del microcontroller di MSP430 CPUXV2 MSP430F5xx
Specifiche di MSP430F5247IRGCR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Texas Instruments |
| Serie | MSP430F5xx |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Unità di elaborazione del centro | MSP430 CPUXV2 |
| Capacità di memoria | 16 bit |
| Velocità | 25MHz |
| Connettività | ² C, IrDA, SPI, UART/USART di I |
| Unità periferiche | Brown-fuori individua/risistemazione, DMA, POR, PWM, WDT |
| Numero di ingresso/uscita | 53 |
| Capacità di memoria di programma | 64KB (64K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | - |
| RAM Size | 8K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 1.8V ~ 3.6V |
| Convertitori di dati | A/D 12x10b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 64-VFQFN ha esposto il cuscinetto |
| Pacchetto del dispositivo del fornitore | 64-VQFN (9x9) |
| Numero del prodotto di base | MSP430F5247 |
Caratteristiche di MSP430F5247IRGCR
• Gamma bassa di rifornimento-tensione: 3,6 V giù a 1,8 V
• Consumo di energia ultrabasso
– Modo attivo (SONO): tutti gli orologi di sistema 290 µA/MHz attivi a 8 megahertz, 3,0 V, esecuzione di programma istantanea 150 µA/MHz (tipici) a 8 megahertz, 3,0 V, esecuzione di programma di RAM (tipica)
– Modalità standby (LPM3): temporizzatore in tempo reale (RTC) con il cristallo, il cane da guardia ed il supervisore operativo, conservazione completa di RAM, sveglia veloce del rifornimento: µA 1,9 µA a 2,2 V, 2,1 ad un oscillatore a bassa potenza (tipico) di 3,0 V (VLO), contatore, cane da guardia e supervisore per tutti gli usi operativo, conservazione completa di RAM, sveglia veloce del rifornimento: µA 1,4 a 3,0 V (tipiche)
– Fuori dal modo (LPM4): conservazione completa di RAM, supervisore operativo, sveglia veloce del rifornimento: µA 1,1 a 3,0 V (tipiche)
– Modo di arresto (LPM4.5): 0,18 µA a 3,0 V (tipiche)
• Svegli dalla modalità standby in 3,5 µs (tipici)
• architettura di RISC di 16 bit, memoria estesa, fino all'orologio di sistema 25-MHz
• Sistema flessibile della elettrico gestione
– LDO completamente integrato con tensione di rifornimento regolata programmabile del centro
– Controllo, monitoraggio e brownout di tensione di rifornimento
• Sistema di orologio unificato
– Ciclo di controllo di FLL per stabilizzazione di frequenza
– Fonte a bassa frequenza a bassa potenza dell'orologio interno (VLO)
– Fonte di riferimento interna sistemata a bassa frequenza (REFO)
– cristalli di orologio 32-kHz (XT1)
– Cristalli ad alta frequenza fino a 32 megahertz (XT2)
• il temporizzatore TA0, Timer_A di 16 bit con il bloccaggio cinque confronta i registri
• il temporizzatore TA1, Timer_A di 16 bit con il bloccaggio tre confronta i registri
• il temporizzatore TA2, Timer_A di 16 bit con il bloccaggio tre confronta i registri
• temporizzatore TB0, Timer_B di 16 bit con il bloccaggio sette confrontare i registri dell'ombra
• Due interfacce di comunicazione di serie universali (USCIs)
– USCI_A0 e USCI_A1 ogni supporto:
• UART migliorato con rilevazione baud ordina automatica
• Codificatore e decodificatore di IrDA
• SPI sincrono
– USCI_B0 e USCI_B1 ogni supporto:
• I2C
• SPI sincrono
• 10 hanno morso il convertitore analogico-digitale (ADC) con riferimento interno, campione-e-tenuta
• Comparatore
• Il moltiplicatore dell'hardware sostiene le operazioni di 32 bit
• La programmazione a bordo di serie, nessuna tensione di programmazione esterna ha avuto bisogno di
• 3 canale DMA interno
• Temporizzatore di base con la caratteristica di RTC
• Il confronto del dispositivo riassume i membri della famiglia
Applicazioni di MSP430F5247IRGCR
• Sistemi analogici del sensore
• Sistemi del sensore di Digital
• Registratori automatici di dati • Applicazioni per tutti gli usi
Classificazioni dell'esportazione & ambientali di MSP430F5247IRGCR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
