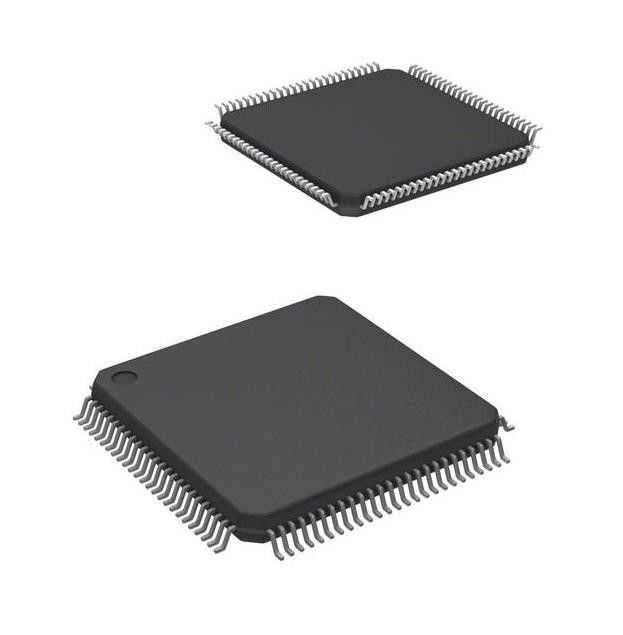

Transistor CI Chip Ic Mcu 32bit 256kb 100lqfp istantaneo di MC56F84789VLL
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MC56F84789VLL |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | NXP USA Inc. | Serie: | 56F8xxx |
|---|---|---|---|
| Pacchetto: | Vassoio | Stato del prodotto: | Attivo |
| Unità di elaborazione del centro: | 56800EX | Capacità di memoria: | il Unico centro di 32 bit |
| Velocità: | 100MHz | Connettività: | CANbus, ² C, LINbus, SCI, S di I |
Descrizione di prodotto
Transistor CI Chip Ic Mcu 32bit 256kb 100lqfp istantaneo di MC56F84789VLL
Il Unico centro 100MHz 256KB (256K x 8) 100-LQFP ISTANTANEO (14x14) di 32 bit di IC del microcontroller di 56800EX 56F8xxx
Specifiche di MC56F84789VLL
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | NXP USA Inc. |
| Serie | 56F8xxx |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Unità di elaborazione del centro | 56800EX |
| Capacità di memoria | il Unico centro di 32 bit |
| Velocità | 100MHz |
| Connettività | CANbus, ² C, LINbus, SCI, SPI di I |
| Unità periferiche | Brown-fuori individua/risistemazione, DMA, LVD, POR, PWM, WDT |
| Numero di ingresso/uscita | 86 |
| Capacità di memoria di programma | 256KB (256K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 2K x 8 |
| RAM Size | 32K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 3V ~ 3.6V |
| Convertitori di dati | A/D 16x12b, 16x16b; D/A 1x12b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 105°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 100-LQFP |
| Pacchetto del dispositivo del fornitore | 100-LQFP (14x14) |
| Numero del prodotto di base | MC56F84 |
Caratteristiche di MC56F84789VLL
• Questa famiglia dei regolatori del segnale numerico (DSCs) è basata sul centro di 32 bit 56800EX. Ogni dispositivo combina, su un singolo chip, sulla potenza di elaborazione di un DSP e sulla funzionalità di un MCU con un insieme flessibile delle unità periferiche sostenere molte applicazioni dell'obiettivo:
– Controllo industriale
– Elettrodomestici
– Sensori astuti
– Fuoco e sistemi di sicurezza
– alimentazione elettrica di Commutare-modo e gestione di potere
– Gruppo di continuità (UPS)
– Solare e generatore eolico
– Misurare di potere
– Controllo motorio (ACIM, BLDC, PMSM, SR, passo passo)
– Macchine utensili manuali
– Interruttore
– Apparecchio medico/attrezzatura
– Strumentazione
– Illuminazione
• DSC ha basato sul centro di 32 bit 56800EX
– Fino a 100 MIPS a 100 megahertz di frequenza del centro
– Funzionalità di MCU e di DSP in un'architettura unificata e C-efficiente
• memoria del Su chip
– Fino a 288 memoria flash di KB (256 KB + 32 KB), includente fino a 32 KB FlexNVM
– Fino a 32 KB RAM
– Fino a 2 KB FlexRAM con capacità di EEE
– Esecuzione di programma di 100 megahertz sia dalla memoria flash interna che da RAM
– la memoria flash e RAM del Su chip possono essere tracciati sia negli spazi di memoria di dati che di programma
• Analogo – due ad alta velocità, 8 canali, 12 ADC pungenti con x2 dinamico, amplificatore programmabile x4
– Un 20 canale, 16 bit ADC
– Quattro comparatori analogici con integrato 6 riferimenti del bit DAC
– Un 12 bit DAC
• PWMs e temporizzatori
– Due moduli del eFlexPWM con fino a 24 uscite di PWM, una compreso 8 canali con la disposizione di alta risoluzione di NanoEdge
– Temporizzatori di 16 bit del temporizzatore del quadrato di 16 bit due (2 x 4)
– Due temporizzatori di intervallo periodici (pozzi)
– Un decodificatore di quadratura
– Due blocchetti programmabili di ritardo (PDBs)
• Interfacce di comunicazione
– Tre moduli fatti la coda ad alta velocità di SCI (QSCI) con
Funzionalità dello schiavo di LIN
– Fino a tre moduli fatti la coda di SPI (QSPI)
– Due porti SMBus-compatibili di I2C
– Un modulo flessibile della rete di area del regolatore (FlexCAN)
• Sicurezza ed integrità
– Generatore del controllo a ridondanza ciclica (CRC)
– Computer che aziona correttamente il cane da guardia (del POLIZIOTTO)
– Monitor esterno del cane da guardia (EWM)
• Orologi
– Due oscillatori di rilassamento del su chip: 8 megahertz (400 chilocicli alla modalità standby) e 32 chilocicli
– Oscillatore risuonatore/del cristallo
• Sistema
– Regolatore di DMA
– La risistemazione accesa integrata (POR) e l'interruzione a bassa tensione (LVI) e Brown-fuori hanno risistemato il modulo
– collegamento della barra trasversale del Inter modulo
– Emulazione del su chip di JTAG/enhanced (EOnCE) per ricerca degli errori discreta e in tempo reale
Comparatore di MC56F84789VLL
• Gamma completa di confronto della ferrovia--ferrovia
• Contributo agli alti e modi a bassa velocità
• La fonte di input selezionabile include i perni esterni e DACs interno
• Polarità programmabile dell'uscita
• 6 bit DAC programmabile come riferimento di tensione per comparatore
• Tre livelli programmabili di isteresi
• Interruzione selezionabile sul aumento-bordo, sul cadere-bordo, o sul cavicchio di un'uscita del comparatore
Classificazioni dell'esportazione & ambientali di MC56F84789VLL
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
