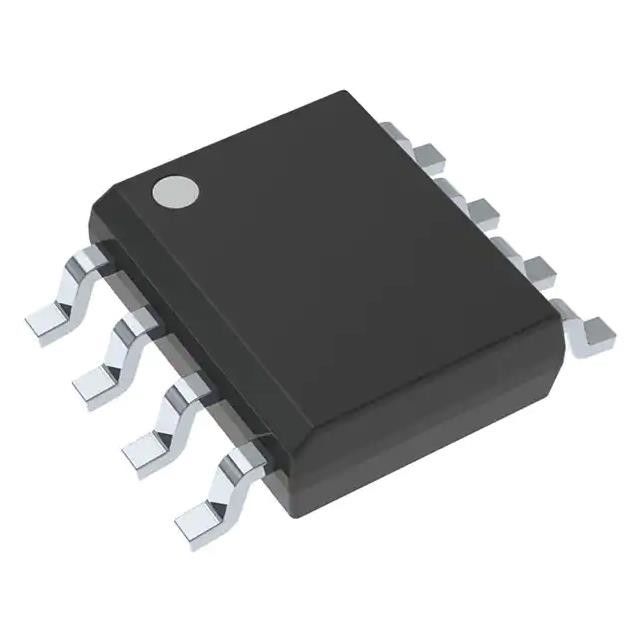

TCAN1051VDRQ1 circuito integrato IC Chip Transceiver Half 1/1 di 8SOIC
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TCAN1051VDRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo: | Ricetrasmettitore |
|---|---|---|---|
| Protocollo: | CANbus | Numero dei driver/ricevitori: | 1/1 |
| Duplex: | Metà | Isteresi del ricevitore: | 120 sistemi MV |
| Tasso di dati: | 2Mbps | Tensione - rifornimento: | 4.5V ~ 5.5V |
| Evidenziare: | TCAN1051VDRQ1,8SOIC IC Chip Transceiver,TCAN1051VDRQ1 circuito IC |
||
Descrizione di prodotto
Metà 1/1 8soic del ricetrasmettitore del chip di IC del circuito integrato TCAN1051VDRQ1
1/1 di ricetrasmettitore mezzo CANbus 8-SOIC
Specifiche di TCAN1051VDRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Driver, ricevitori, ricetrasmettitori | |
| Mfr | Texas Instruments |
| Serie | Automobilistico, AEC-Q100 |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo | Ricetrasmettitore |
| Protocollo | CANbus |
| Numero dei driver/ricevitori | 1/1 |
| Duplex | Metà |
| Isteresi del ricevitore | 120 sistemi MV |
| Tasso di dati | 2Mbps |
| Tensione - rifornimento | 4.5V ~ 5.5V |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-SOIC (0,154", larghezza di 3.90mm) |
| Pacchetto del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | TCAN1051 |
Caratteristiche di TCAN1051VDRQ1
• CEA Q100: Qualificato per le applicazioni automobilistiche
– Grado 1 di temperatura: -40°C a 125°C, TUM
– Livello di classificazione di HBM: ±16 chilovolt
– Livello ±1500 V di classificazione di CDM
• Incontra il 11898-2:2016 di iso e
Norme di strato fisico di 11898-5:2007 di iso
• Sicurezza-capace funzionale
– Documentazione disponibile aiutare progettazione di sistema di sicurezza funzionale
• “Turbo” PUÒ:
– Tutti i dispositivi sostengono la LATTA classica e 2 MbpsCAN il FD (tasso di dati flessibile) e le opzioni «di G» sostengono 5 Mbps
– Il breve e timesand simmetrico di ritardo di propagazione velocemente avvolge i periodi per margine cronometrante migliorato
– Più alti tassi di dati nelle reti caricate della LATTA
• Prestazione di contabilità elettromagnetica: supporti SAE J2962-2 e IEC62228-3 (fino a 500 kilobits) senza modechoke comune
• La gamma di tensione dell'ingresso/uscita sostiene 3,3 V e 5 V MCUs
• Comportamento passivo ideale una volta unpowered
– I terminali di logica e del bus sono l'alta impedenza (noload)
– Potere up/down con il onbus libero di operazione di impulso errato e l'uscita di RXD
• Caratteristiche di protezione
– Protezione di IEC ESD fino a ±15 chilovolt
– Protezione dell'errore del bus: ±58 V (varianti non-h) e ±70 V (varianti di H)
– Protezione di Undervoltage sul punto di fornitura di VIO e di VCC (Vvariants solo)
– Tempo dominante del driver fuori (TXD DTO) - Datarates giù a 10 kilobits
– Protezione termica di arresto (DST)
• Tensione in ingresso comune di modo del ricevitore: ±30 V
• Ritardo tipico del ciclo: 110 NS
• Temperature di giunzione – da 55°C a 150°C
• Disponibile in SOIC (8) pacchetto e leadlessVSON (8) pacchetto (3,0 millimetri x 3,0 millimetri) con capacità ottica automatizzata migliore di ispezione (AOI)
Applicazioni di TCAN1051VDRQ1
• Automobilistico e trasporto
• Tutti i dispositivi sostengono le reti altamente caricate della LATTA
• Applicazioni del macchinario pesante ISOBUS – iso 11783
Classificazioni dell'esportazione & ambientali di TCAN1051VDRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
