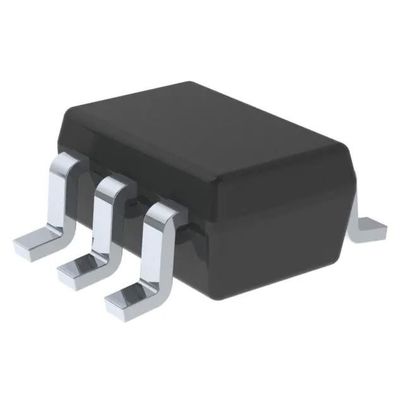

INA214AQDCKRQ1 transistor IC Chip Curr Sense 1 circuito SC70-6
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | INA214AQDCKRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tasso di pantano: | 0.4V/µs | Prodotto di larghezza di banda di guadagno: | 30 chilocicli |
|---|---|---|---|
| Corrente - polarizzazione introdotta: | µA 28 | Tensione - contrappeso introdotto: | 1 µV |
| Corrente - rifornimento: | 65µA | Tensione - portata del rifornimento (min): | 2,7 V |
| Tensione - portata del rifornimento (massima): | 26 v | Temperatura di funzionamento: | -40°C ~ 125°C |
| Evidenziare: | INA214AQDCKRQ1 transistor IC,Chip di INA214AQDCKRQ1 IC,Chip di IC del transistor SC70-6 |
||
Descrizione di prodotto
INA214AQDCKRQ1 circuito Sc70-6 di senso 1 di Curr del chip del transistor CI
Circuito corrente SC-70-6 dell'amplificatore 1 di senso
Specifiche di INA214AQDCKRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Strumentazione, amp OP, amp dell'amplificatore | |
| Mfr | Texas Instruments |
| Serie | Automobilistico, AEC-Q100 |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo dell'amplificatore | Senso corrente |
| Numero dei circuiti | 1 |
| Tipo dell'uscita | - |
| Tasso di pantano | 0.4V/µs |
| Prodotto di larghezza di banda di guadagno | 30 chilocicli |
| Corrente - polarizzazione introdotta | µA 28 |
| Tensione - contrappeso introdotto | 1 µV |
| Corrente - rifornimento | 65µA |
| Tensione - portata del rifornimento (min) | 2,7 V |
| Tensione - portata del rifornimento (massima) | 26 V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 6-TSSOP, SC-88, SOT-363 |
| Pacchetto del dispositivo del fornitore | SC-70-6 |
| Numero del prodotto di base | INA214 |
Caratteristiche di INA214AQDCKRQ1
• AEC-Q100 si è qualificato per le applicazioni automobilistiche:
– Grado 1 di temperatura: – 40°C a +125°C, TUM
• Sicurezza-capace funzionale
– Documentazione disponibile aiutare progettazione di sistema di sicurezza funzionale
• Ampia gamma di comune-modo: – 0,3 V - 26 V
• Tensione di derivazione: 100 µV (massimo)
(permette alle gocce dello scambio di 10-mV completo)
• Accuratezza:
– Errore di guadagno:
– 1% (massimo sopra la temperatura, versioni A, B)
– 0,5% (versione C)
– Deriva di derivazione: 0.5-ΜV/°C (massimo)
– Deriva di guadagno: 10 ppm/°C (massimo)
• Scelta di guadagno:
– INA210-Q1: 200 V/V
– INA211-Q1: 500 V/V
– INA212-Q1: V/V 1000
– INA213-Q1: 50 V/V
– INA214-Q1: 100 V/V
– INA215-Q1: 75 V/V
• Corrente tranquilla: 100 µA (massimo)
• Pacchetto: 6 perno SC70
Applicazioni di INA214AQDCKRQ1
• Modulo di controllo del corpo
• Controllo della valvola
• Controllo motorio
• Controllo elettronico di stabilità
• Trasmettitori di carico senza fili
Classificazioni dell'esportazione & ambientali di INA214AQDCKRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
