Modulo RF wireless ADL5380ACPZ-R7 Demod Ic 400mhz-6ghz 24lfcsp
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADL5380ACPZ-R7 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Funzione: | Demodulatore |
|---|---|---|---|
| Frequenza di LO: | 400MHz ~ 6GHz | Frequenza di rf: | 400MHz ~ 6GHz |
| P1dB: | 11.6dBm | Guadagno: | 6.9dB |
| Figura di rumore: | 10.9dB | Corrente - rifornimento: | 245 mA |
Descrizione di prodotto
Modulo RF wireless ADL5380ACPZ-R7 Demod Ic 400mhz-6ghz 24lfcsp
IC demodulatore RF 400 MHz ~ 6 GHz 24-WFQFN Piazzola esposta, CSP
Specifiche di ADL5380ACPZ-R7
| TIPO | DESCRIZIONE |
| Categoria | Radiofrequenza e senza fili |
| Demodulatori RF | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Demodulatore |
| LO Frequenza | 400 MHz ~ 6 GHz |
| Frequenza RF | 400 MHz ~ 6 GHz |
| P1dB | 11,6 dBm |
| Guadagno | 6,9 dB |
| Figura del rumore | 10,9 dB |
| Corrente - Fornitura | 245 mA |
| Tensione - Alimentazione | 4,75 V ~ 5,25 V |
| Tipo di montaggio | Montaggio superficiale |

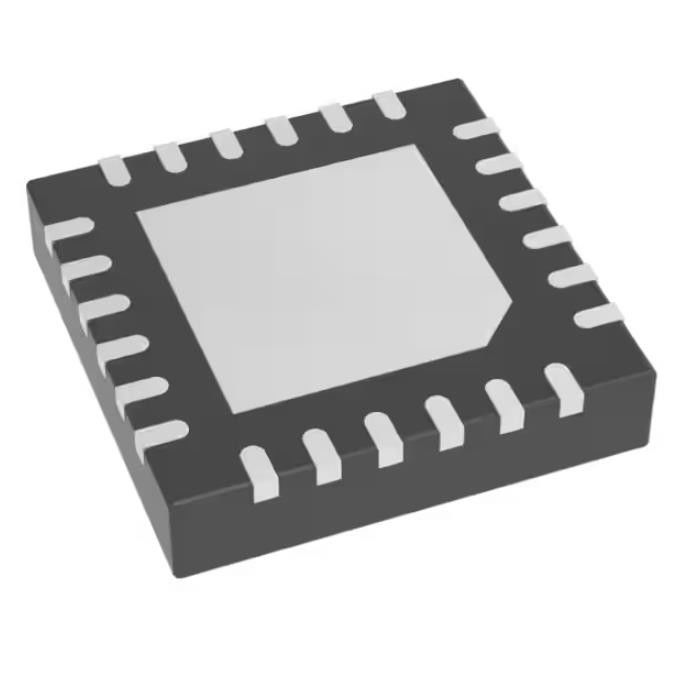

| Confezione/caso | 24-WFQFN Piazzola esposta, CSP |
| Pacchetto dispositivo fornitore | 24-LFCSP (4x4) |
| Numero del prodotto di base | ADL5380 |
Caratteristiche diADL5380ACPZ-R7
Frequenza operativa RF e LO: da 400 MHz a 6 GHz Ingresso IP3
30 dBm a 900 MHz
28 dBm a 1900 MHz
Ingresso IP2: >65 dBm a 900 MHz
Ingresso P1dB (IP1dB): 11,6 dBm a 900 MHz
Figura di rumore (NF)
10,9 dB a 900 MHz
11,7 dB a 1900 MHz
Guadagno di conversione della tensione: ~7 dB
Precisione di demodulazione in quadratura a 900 MHz
Precisione di fase: ~0,2°
Bilanciamento dell'ampiezza: ~0,07 dB
Larghezza di banda di demodulazione: ~390 MHz
Azionamento I/Q in banda base: 2 V pp su 200 Ω
Singola alimentazione 5 V
ApplicazioniDiADL5380ACPZ-R7
Cellulare W-CDMA/GSM/LTE
Radio point-to-(multi)point a microonde
Wireless a banda larga e WiMAX
Classificazioni ambientali e di esportazione diADL5380ACPZ-R7
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
