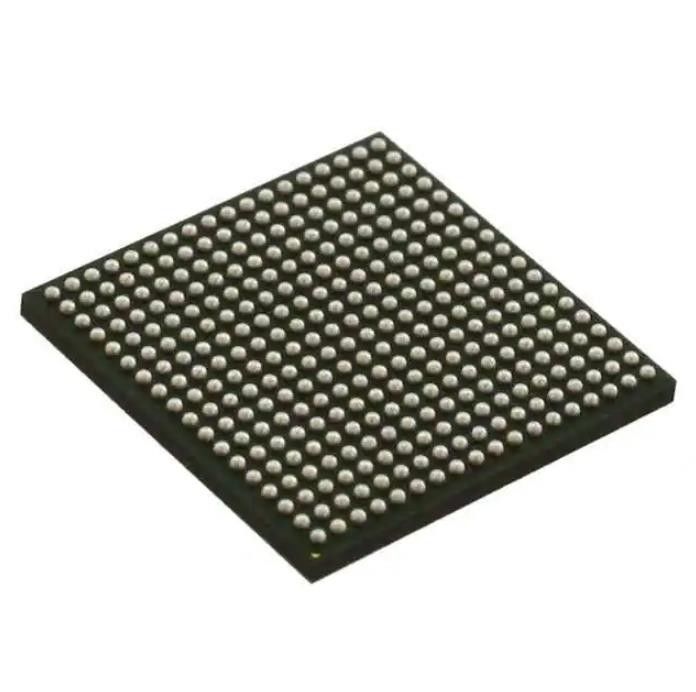

AM3352BZCZD80 IC elettronico scheggia IC Mpu Sitara 800MHZ 324NFBGA
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AM3352BZCZD80 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | Texas Instruments | Serie: | Sitara™ |
|---|---|---|---|
| Pacchetto: | Vassoio | Stato del prodotto: | Attivo |
| Unità di elaborazione del centro: | ARM® Cortex®-A8 | Numero dei centri/larghezza del bus: | Il 1 centro, 32 bit |
| Velocità: | 800MHz | Co-Processors/DSP: | Multimedia; SIMD NEON™ |
| Evidenziare: | AM3352BZCZD80,IC Mpu Sitara 800MHZ,Mpu Sitara 800MHZ 324NFBGA |
||
Descrizione di prodotto
AM3352BZCZD80 Modulo Wireless Rf Ic Mpu Sitara 800mhz 324nfbga
CI a microprocessore ARM® Cortex®-A8 Sitara™ 1 core, 32 bit 800 MHz 324-NFBGA (15x15)
Specifiche di AM3352BZCZD80
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microprocessori | |
| Mfr | Strumenti texani |
| Serie | Sitar™ |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Processore principale | ARM® Cortex®-A8 |
| Numero di core/larghezza del bus | 1 nucleo, 32 bit |
| Velocità | 800 Mhz |
| Co-processori/DSP | Multimedia;NEON™ SIMD |
| Controller RAM | LPDDR, DDR2, DDR3, DDR3L |
| Accelerazione grafica | SÌ |
| Display e controller di interfaccia | Schermo LCD, touchscreen |
| Ethernet | 10/100/1000Mbps (2) |
| SATA | - |
| USB | USB 2.0 + PHY (2) |
| Tensione - I/O | 1,8 V, 3,3 V |
| temperatura di esercizio | -40°C ~ 90°C (TJ) |
| Caratteristiche di sicurezza | Crittografia, generatore di numeri casuali |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 324-LFGBA |
| Pacchetto dispositivo fornitore | 324-NFGA (15x15) |
| Interfacce aggiuntive | CAN, I²C, McASP, McSPI, MMC/SD/SDIO, UART |
| Numero del prodotto di base | AM3352 |
Caratteristiche diAM3352BZCZD80
• Processore RISC Sitara™ ARM® Cortex® -A8 a 32 bit fino a 1 GHz
– Coprocessore NEON™ SIMD
– 32 KB di istruzione L1 e 32 KB di cache dati con rilevamento errore singolo (parità)
– 256 KB di cache L2 con codice di correzione degli errori (ECC)
– 176 KB di ROM di avvio su chip
– 64KB di RAM dedicata
– Emulazione e debug - JTAG
– Interrupt Controller (fino a 128 richieste di interrupt)
• Memoria su chip (RAM L3 condivisa)
– 64 KB di RAM OCMC (General-Purpose On-Chip Memory Controller).
– Accessibile a tutti i Master
– Supporta la ritenzione per il risveglio rapido
• Interfacce di memoria esterna (EMIF)
– Controller mDDR(LPDDR), DDR2, DDR3, DDR3L:
– mDDR: clock 200 MHz (velocità dati 400 MHz)
– DDR2: clock 266 MHz (velocità dati 532 MHz)
– DDR3: clock 400 MHz (velocità dati 800 MHz)
– DDR3L: clock 400 MHz (velocità dati 800 MHz)
– Bus dati a 16 bit
– 1 GB di spazio indirizzabile totale
– Supporta configurazioni di un dispositivo di memoria x16 o due x8
– Controller di memoria per uso generale (GPMC)
– Interfaccia di memoria asincrona flessibile a 8 bit e 16 bit con fino a sette selezioni di chip (NAND, NOR, Muxed-NOR, SRAM)
– Utilizza il codice BCH per supportare ECC a 4, 8 o 16 bit
– Utilizza il codice Hamming per supportare l'ECC a 1 bit
– Modulo di localizzazione degli errori (ELM)
– Utilizzato insieme a GPMC per individuare indirizzi di errori di dati da polinomi sindromici generati utilizzando un algoritmo BCH
– Supporta la posizione degli errori di blocco a 4, 8 e 16 bit per 512 byte basata su algoritmi BCH
• Sottosistema di unità in tempo reale programmabile e sottosistema di comunicazione industriale (PRU-ICSS)
– Supporta protocolli come EtherCAT®, PROFIBUS, PROFINET, EtherNet/IP™ e altri
– Due unità programmabili in tempo reale (PRU)
– Processore RISC Load/Store a 32 bit in grado di funzionare a 200 MHz
– 8 KB di RAM istruzioni con rilevamento errore singolo (parità)
– 8 KB di RAM dati con rilevamento errore singolo (parità)
– Moltiplicatore a 32 bit a ciclo singolo con accumulatore a 64 bit
– Il modulo GPIO avanzato fornisce supporto ShiftIn/Out e blocco parallelo sul segnale esterno
– 12 KB di RAM condivisa con rilevamento di errore singolo (parità)
– Tre banchi di registri da 120 byte accessibili da ogni PRU
– Interrupt Controller (INTC) per la gestione degli eventi di input del sistema
– Bus di interconnessione locale per il collegamento di master interni ed esterni alle risorse all'interno del PRU-ICSS
– Periferiche all'interno del PRU-ICSS:
– Una porta UART con pin di controllo del flusso, supporta fino a 12 Mbps
– Un modulo Enhanced Capture (eCAP).
– Due porte Ethernet MII che supportano Industrial Ethernet, come EtherCAT
– Una porta MDIO
• Modulo di alimentazione, ripristino e gestione dell'orologio (PRCM).
– Controlla l'entrata e l'uscita dalle modalità Stand-by e Deep-Sleep
- Responsabile della sequenza del sonno, della sequenza di spegnimento del dominio di alimentazione, della sequenza di riattivazione e della sequenza di accensione del dominio di alimentazione
– Orologi
– Oscillatore ad alta frequenza integrato da 15 a 35 MHz utilizzato per generare un clock di riferimento per vari clock di sistema e periferici
– Supporta il controllo di abilitazione e disabilitazione dell'orologio individuale per sottosistemi e periferiche per facilitare la riduzione del consumo energetico
– Cinque ADPLL per generare clock di sistema (sottosistema MPU, interfaccia DDR, USB e periferiche [MMC e SD, UART, SPI, I 2C], L3, L4, Ethernet, GFX [SGX530], LCD Pixel Clock)
ApplicazioniDiAM3352BZCZD80
• Periferiche di gioco
• Automazione domestica e industriale
• Dispositivi medici di consumo
• Stampanti
• Sistemi di pedaggio intelligenti
• Distributori automatici connessi
• Bilance
• Console didattiche
• Giocattoli avanzati
Classificazioni ambientali e di esportazione diAM3352BZCZD80
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
