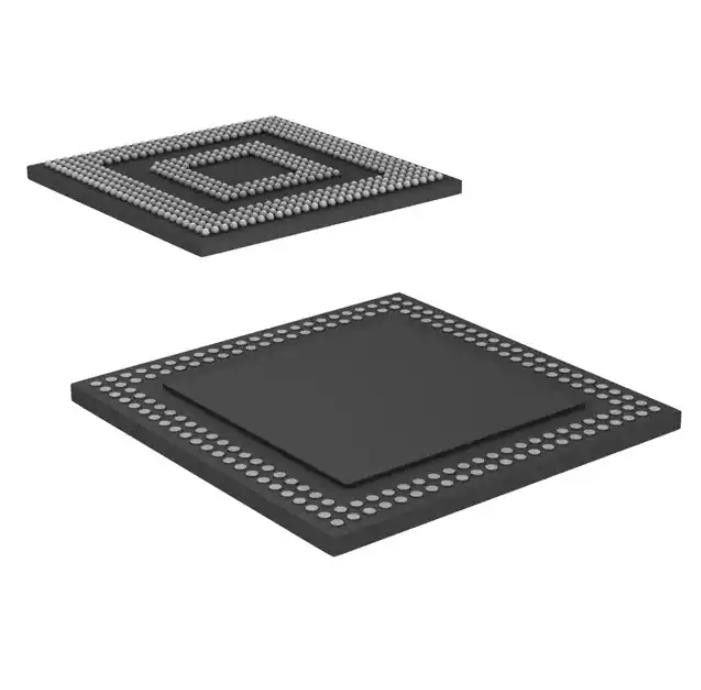

Mpu Sitara 800mhz 515fcbga del chip di IC del circuito integrato di AM3703CBP
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AM3703CBP |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Mfr: | Texas Instruments | Serie: | Sitara™ |
|---|---|---|---|
| Pacchetto: | Vassoio | Stato del prodotto: | Non per le nuove progettazioni |
| Unità di elaborazione del centro: | ARM® Cortex®-A8 | Numero dei centri/larghezza del bus: | Il 1 centro, 32 bit |
| Velocità: | 800MHz | Co-Processors/DSP: | Multimedia; SIMD NEON™ |
Descrizione di prodotto
Mpu Sitara 800mhz 515fcbga del chip di IC del circuito integrato di AM3703CBP
Microprocessore IC Sitara™ di ARM® Cortex®-A8 il 1 centro, 32 bit 800MHz 515-POP-FCBGA (12x12)
Specifiche di AM3703CBP
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microprocessori | |
| Mfr | Texas Instruments |
| Serie | Sitara™ |
| Pacchetto | Vassoio |
| Stato del prodotto | Non per le nuove progettazioni |
| Unità di elaborazione del centro | ARM® Cortex®-A8 |
| Numero dei centri/larghezza del bus | Il 1 centro, 32 bit |
| Velocità | 800MHz |
| Co-Processors/DSP | Multimedia; NEON™ SIMD |
| RAM Controllers | SDRAM |
| Accelerazione dei grafici | Nessun |
| Regolatori dell'interfaccia & dell'esposizione | LCD |
| Ethernet | - |
| SATA | - |
| USB | USB 2.0 (4) |
| Tensione - ingresso/uscita | 1.8V |
| Temperatura di funzionamento | 0°C ~ 90°C (TJ) |
| Funzioni di sicurezza | - |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 515-WFBGA, FCBGA |
| Pacchetto del dispositivo del fornitore | 515-POP-FCBGA (12x12) |
| Interfacce supplementari | HDQ/1-Wire, ² C, McBSP, McSPI, MMC/SD/SDIO, UART di I |
| Numero del prodotto di base | AM3703 |
Caratteristiche di AM3703CBP
• Microprocessori del BRACCIO di AM3715/03 Sitara:
– Compatibile con architettura di OMAP™ 3
– Sottosistema del microprocessore di Sitara™ ARM® (MPU)
• Fino a 1-GHz Sitara™ ARM® Cortex™-A8 il centro inoltre sostiene 300, 600 e l'operazione 800-MHz
• Coprocessore di NEON™ SIMD
– Acceleratore grafico di POWERVR SGX™ (AM3715 soli)
• Le mattonelle hanno basato l'architettura che consegna fino a 20 MPoly/sec
• Motore evolutivo universale di Shader: pixel d'incorporazione Multi-infilato del motore e funzionalità di Shader di vertice
• Standard industriale API Support: OpenGLES 1,1 e 2,0, OpenVG1.0
• Smistamento dei compiti, bilanciamento del carico e gestione granulosi fini di potere
• Anti-aliasing programmabile di immagine di alta qualità
– Interfacce esterne di memoria:
• Regolatore di SDRAM (SDRC)
– 16, spazio per l'indirizzo di totale di With 1G-Byte del regolatore di memoria di 32 bit
– Interfacce a SDRAM a bassa potenza
– Tabella degli orari di memoria di SDRAM (SMS) e motore di rotazione
• Regolatore per tutti gli usi di memoria (GPMC)
– ampio canale omnibus di dati multiplexato di indirizzo/di 16 bit
– Fino a 8 spazio per l'indirizzo di Chip Select Pins With 128M-Byte per Chip Select Pin
– Interfaccia di Glueless a NÉ flash, NAND Flash (con il calcolo di codice di Hamming di CEE), SRAM ANDPSEUDO-SRAM
– Controllo asincrono flessibile di protocollo per l'interfaccia a logica su ordinazione (FPGA, CPLD, ASICs, ecc.)
– Indirizzo di Nonmultiplexed/modo di dati (spazio per l'indirizzo limitato 2K-Byte)
– ingresso/uscita 1.8-V e 3.0-V (MMC1 solo), 0.9-V a tensione adattabile 0.9-V del centro dell'unità di elaborazione 1.2-V alla nota adattabile di tensione di 1.1-V Core Logic: Queste sono tensioni del punto della prestazione di funzionamento di difetto (OPP) e potrebbero essere ottimizzate per abbassare i valori facendo uso di SmartReflex AVS.
– Gradi commerciali, industriali ed estesi di temperatura
– Comunicazione di serie
• 5 porte seriali attenuate multicanali (McBSPs)
– Amplificatore di trasmissione/ricevimento di 512 byte (McBSP1/3/4/5)
– amplificatore di trasmissione/ricevimento 5K-Byte (McBSP2)
– Supporto del centro di SIDETONE (McBSP2 e
3 soltanto) per il filtro, il guadagno e le operazioni della miscela
– Interfaccia diretta al dispositivo del PCM e di I2S ed ai bus di T
– Modo di trasmissione/ricevimento di Manica 128
• Quattro porti master/slave dell'interfaccia di Multichannel Serial Port (McSPI)
• Ad alta velocità/velocità massima/sottosistema a bassa velocità di USB OTG (interfaccia di 12-/8-Pin ULPI)
• Ad alta velocità/velocità massima/sottosistema a bassa velocità ospite di Multiport USB
– interfaccia di 12-/8-Pin ULPI o interfaccia seriale 6-/4-/3-Pin
• Un'interfaccia di HDQ/1-Wire
• Quattro UARTs (uno con i modi di infrarosso di associazione [IrDA] e del consumatore di dati infrarossi [CIR])
Applicazioni di AM3703CBP
Questo equilibrio della prestazione ed il potere permettono che il dispositivo sostenga le seguenti applicazioni di esempio:
• Terminali dati portatili
• Navigazione
• Infotainment automatico
• Gioco
• Imaging biomedico
• Automazione della casa
• Interfaccia di macchina umana
• Controllo industriale
• Prova e misura
• Single board computer
Classificazioni dell'esportazione & ambientali di AM3703CBP
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
