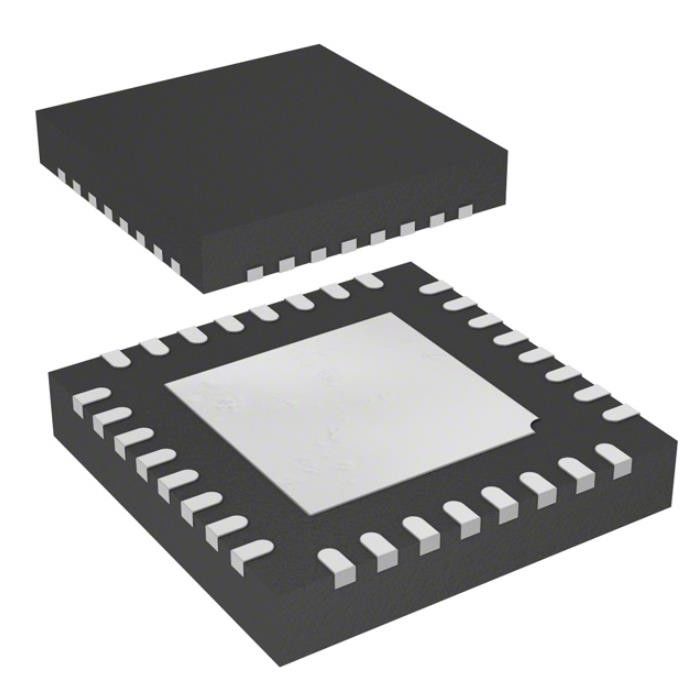

Circuito integrato IC Chip Mcu 8bit 8kb 32qfn istantaneo di AT90PWM3B-16MU
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AT90PWM3B-16MU |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | Vassoio | Stato del prodotto: | Attivo |
|---|---|---|---|
| Unità di elaborazione del centro: | AVR | Capacità di memoria: | 8 bit |
| Velocità: | 16MHz | Connettività: | SPI, UART/USART |
| Unità periferiche: | Brown-fuori individua/risistemazione, POR, PWM, WDT | Numero di ingresso/uscita: | 27 |
Descrizione di prodotto
Chip Mcu 8bit 8kb 32qfn istantaneo di IC del circuito integrato di AT90PWM3B-16MU
AVR AVR® 90PWM che accende 8 bit 16MHz 8KB (8K x 8) 32-QFN ISTANTANEO (7x7) di IC del microcontroller
Specifiche di AT90PWM3B-16MU
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Tecnologia del microchip |
| Serie | Illuminazione di AVR® 90PWM |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Unità di elaborazione del centro | AVR |
| Capacità di memoria | 8 bit |
| Velocità | 16MHz |
| Connettività | SPI, UART/USART |
| Unità periferiche | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Numero di ingresso/uscita | 27 |
| Capacità di memoria di programma | 8KB (8K x 8) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 512 x 8 |
| RAM Size | 512 x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 2.7V ~ 5.5V |
| Convertitori di dati | A/D 11x10b; D/A 1x10b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 105°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 32-VQFN ha esposto il cuscinetto |
| Pacchetto del dispositivo del fornitore | 32-QFN (7x7) |
| Numero del prodotto di base | AT90PWM3B |
Caratteristiche di AT90PWM3B-16MU
• Rendimento elevato, microcontroller di 8 bit di Atmel® AVR® di potere basso
• Architettura avanzata di RISC
– 129 istruzioni potenti - la maggior parte di singola esecuzione del ciclo di clock
– 32 x 8 registri funzionanti per tutti gli usi
– Completamente funzionamento statico
– Fino a 1 MIPS di capacità di lavorazione per megahertz
– moltiplicatore del ciclo del Su chip 2
• Dati e memoria non volatile di programma
– i byte 8K infiammano della memoria programmabile di programma del In-sistema
• Resistenza: 10.000 scriva/per cancellare i cicli
– Sezione facoltativa di codice dello stivale con i pezzi indipendenti della serratura
• In-sistema che programma dal programma dello stivale del Su chip
• Vero Leggere-Mentre-scriva l'operazione
– 512 byte del In-sistema EEPROM programmabile
• Resistenza: 100.000 scriva/per cancellare i cicli
– 512 byte SRAM interno
– Serratura di programmazione per protezione dei dati istantanea di EEPROM e di programma
• Su Chip Debug Interface (debugWIRE)
• Caratteristiche periferiche
– Due o tre uno PSC ad alta velocità di 12 bit (regolatori della fase di potere) con il potenziamento di risoluzione pungente 4
• PWM invertito non sovrapponibile ha prodotto i perni con tempo morti flessibile
• Duty cycle variabile e frequenza di PWM
• Aggiornamento sincrono di tutti i registri di PWM
• L'auto ferma la funzione per l'implementazione determinata dagli eventi di PFC
• Larghezza di punto di meno di 25 hertz a 150 chilocicli di frequenza dell'uscita
• PSC2 con quattro perni dell'uscita e matrici dell'uscita
– Un temporizzatore/contatore per tutti gli usi di 8 bit con il modo separato di bloccaggio e di Prescaler
– Un temporizzatore/contatore per tutti gli usi di 16 bit con Prescaler separato, confronta il modo ed il modo di bloccaggio
– USART di serie programmabile
• Modo standard di UART
• 16/17 di modo bifase del bit per DALI Communications
– Interfaccia seriale master/slave di SPI
– 10 bit ADC
• Fino a 11 singolo canale concluso e 2 paia completamente differenziali di Manica dell'ADC
• Guadagno programmabile (5x, 10x, 20x, 40x sui canali differenziali)
• Tensione interna di riferimento
– 10 bit DAC
– Comparatore analogico due o tre con Resistenza-matrice per regolare tensione di confronto
– 4 interruzioni esterne
– Temporizzatore di cane da guardia programmabile con l'oscillatore separato del Su chip
• Caratteristiche speciali del microcontroller
– Il potere basso gira al minimo, riduzione di rumore e spegne i modi
– Brown sopra risistemato e programmabile di potere verso l'esterno rilevazione
– Matrice della bandiera nello spazio Pezzo-programmabile dell'ingresso/uscita (4 byte)
Applicazioni di AT90PWM3B-16MU
Questa documentazione contiene gli esempi semplici di codice che brevemente mostrano come usare le varie parti del dispositivo. Questi esempi di codice suppongono che l'archivio di intestazione specifico della parte è incluso prima della compilazione. Sia informato che non tutti i venditori del compilatore C comprendono le definizioni pungenti negli archivi di intestazione ed interrompere il trattamento nella C è dipendente del compilatore. Confermi prego con la documentazione del compilatore C per maggiori informazioni.
Classificazioni dell'esportazione & ambientali di AT90PWM3B-16MU
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Vuoi conoscere maggiori dettagli su questo prodotto
