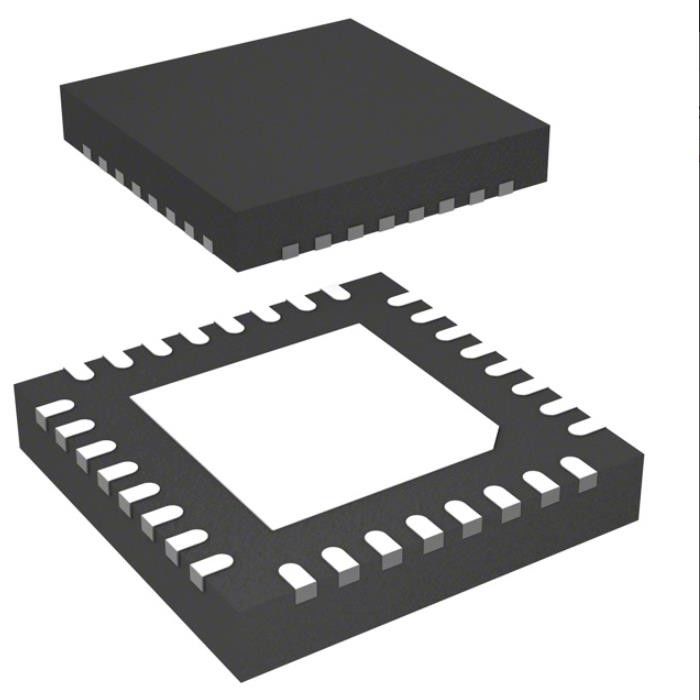

Modulo senza fili CI rf Txrx+Mcu Ism<1ghz 32vfqfn di ATA5833-WNQW rf
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ATA5833-WNQW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
|---|---|---|---|
| Tipo: | TxRx + MCU | Famiglia/norma di rf: | DOTTRINA generale < 1GHz |
| Modulazione: | CHIEDA, FSK | Frequenza: | 315MHz, 434MHz, 868MHz, 915MHz |
| Tasso di dati (massimo): | 120kbpsDT | Uscita elettrica: | 14.5dBm |
Descrizione di prodotto
Dottrina senza fili del modulo CI rf Txrx+Mcu di ATA5833-WNQW rf<1ghz 32vfqfn="">
Generale DOTTRINA di IC rf TxRx + di MCU < 1GHz="" 315MHz="">
Specifiche di ATA5833-WNQW
| TIPO | DESCRIZIONE |
| Categoria | Rf e radio |
| Ricetrasmettitore CI di rf | |
| Mfr | Tecnologia del microchip |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| Tipo | TxRx + MCU |
| Famiglia/norma di rf | DOTTRINA generale < 1GHz=""> |
| Protocollo | - |
| Modulazione | CHIEDA, FSK |
| Frequenza | 315MHz, 434MHz, 868MHz, 915MHz |
| Tasso di dati (massimo) | 120kbps |
| Uscita elettrica | 14.5dBm |
| Sensibilità | -125dBm |
| Capacità di memoria | ROM 24kB |
| Interfacce seriali | SPI |
| GPIO | 2 |
| Tensione - rifornimento | 1.9V ~ 3.6V, 2.4V ~ 5.5V |
| Corrente - ricevendo | 9.8mA |
| Corrente - trasmettendo | 9.4mA ~ 13.8mA |
| Temperatura di funzionamento | -40°C ~ 105°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 32-VFQFN ha esposto il cuscinetto |
| Pacchetto del dispositivo del fornitore | 32-QFN (5x5) |
| Numero del prodotto di base | ATA5833 |
Caratteristiche di ATA5833-WNQW
●Il centro del microcontroller di AVR® con la biblioteca di 1Kbyte SRAM e di 24Kbyte rf in firmware (ROM)
●Atmel® ATA5831: 20Kbyte del flash dell'utente
●Atmel ATA5832: 20Kbyte della ROM dell'utente
●Atmel ATA5833: Nessuna memoria dell'utente — Biblioteca di rf in firmware soltanto
●Gamme di frequenza di sostegno
●Basso banda 310MHz a 318MHz, 418MHz a 477MHz
●Alto-banda 836MHz a 956MHz
●315.00MHz/433.92MHz/868.30MHz e 915.00MHz con un cristallo 24.305MHz
●Consumo a corrente debole
●9.8mA per RXMode (basso banda), 1.2mA per votazione di tre-Manica del ciclo 21ms
●9.4mA/13.8mA per TXMode (basso banda, pesce gatto = 6dBm/10dBm)
●Corrente tipica di OFFMode di 5nA (600nA massimo a contro = 3.6V e T = 85°C)
●Potenza di uscita programmabile – 12dBm a +14.5dBm (punto 0.4dB)
●Sostiene la classe 0dBm di ARIB STD-T96
●CHIEDA la modellatura per ridurre la larghezza di banda spettrale del segnale in uscita modulato di PA
●Punto introdotto di compressione 1dB
●– 48dBm (livello completo di sensibilità)
●– 20dBm (attenuazione attiva dell'antenna)
●Frequenza programmabile del canale con PLL frazionario-n
●risoluzione 93Hz per la basso banda
●risoluzione 185Hz per la alto-banda
●Deviazione ±0.375kHz di FSK a ±93kHz
●Sensibilità di FSK (Manchester ha codificato) a 433.92MHz
●– 108.5dBm a 20Kbit/s f = ± 20kHz BWIF = 165kHz
●– 111dBm a 10Kbit/s f = ± 10kHz BWIF = 165kHz
●– 114dBm a 5Kbit/s f = ± 5kHz BWIF = 165kHz
●– 122.5dBm a 0.75Kbit/s f = ± 0.75kHz BWIF = 25kHz
●CHIEDA la sensibilità (Manchester ha codificato) a 433.92MHz
●– 110.5dBm a 20Kbit/s BWIF = 80kHz
●– 125dBm a 0.5Kbit/s BWIF = 25kHz
●Programmabile Rx-SE larghezza di banda 25kHz a 366kHz (punti di circa 10%)
Applicazioni di ATA5833-WNQW
Il ricetrasmettitore è destinato per essere utilizzato nei seguenti campi di applicazione:
●Sistema keyless a distanza dell'entrata (RKE)
●L'entrata passiva va sistema (PIOLO)
●Sistema di controllo di pressione di gomma (TPM, TPMS)
●Sistema di avvio remoto (RS)
●Sistemi telecomandati, per esempio, apri della porta del garage
●Applicazioni astute di rf
●Sistemi di telemisurazione
Classificazioni dell'esportazione & ambientali di ATA5833-WNQW
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
