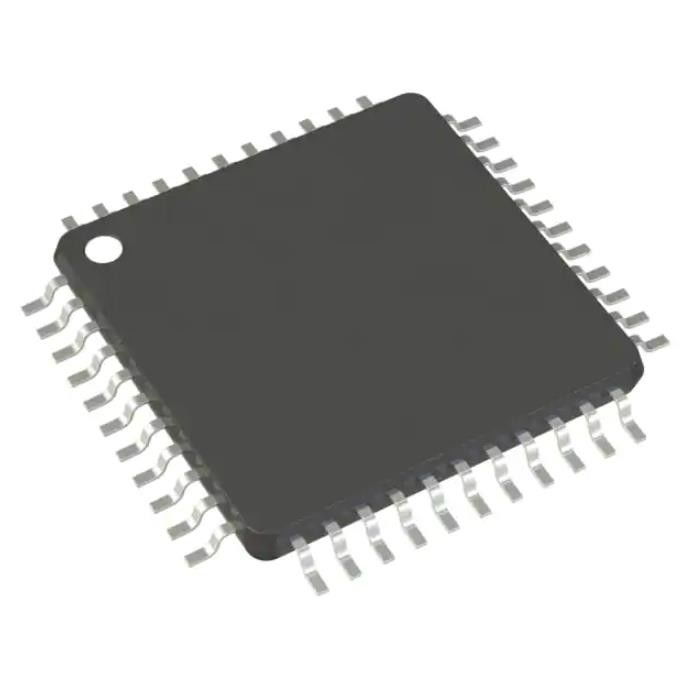

Circuito IC ATMEGA644PA-AUR 64KB FLASH 44TQFP Mcu 8 bit
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ATMEGA644PA-AUR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Unità di elaborazione del centro: | AVR |
|---|---|---|---|
| Capacità di memoria: | 8 bit | Velocità: | 20MHz |
| Connettività: | ² C, SPI, UART/USART DI I | Unità periferiche: | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Numero di ingresso/uscita: | 32 | Capacità di memoria di programma: | 64KB (32K x 16) |
| Evidenziare: | Circuito IC ATMEGA644PA-AUR,64KB FLASH 44TQFP Mcu 8 bit,44TQFP ATMEGA644PA-AUR |
||
Descrizione di prodotto
ATmega644PA-AURChip IC a circuito integratoMcu 8bit 64kb Flash 44tqfp
AVR AVR® ATmega Microcontrollore CI 8-Bit 20MHz 64KB (32K x 16) FLASH 44-TQFP (10x10)
Specifiche diATmega644PA-AUR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| Microcontrollori | |
| Mfr | Tecnologia a microchip |
| Serie | AVR® ATmega |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Processore principale | AVR |
| Dimensione del nucleo | 8 bit |
| Velocità | 20MHz |
| Connettività | I²C, SPI, UART/USART |
| Periferiche | Rilevamento/ripristino di interruzione di corrente, POR, PWM, WDT |
| Numero di I/O | 32 |
| Dimensioni della memoria del programma | 64 KB (32 K x 16) |
| Tipo di memoria di programma | VELOCE |
| Dimensioni EEPROM | 2K x 8 |
| Dimensioni RAM | 4K x 8 |
| Tensione - Alimentazione (Vcc/Vdd) | 1,8 V ~ 5,5 V |
| Convertitori di dati | A/D 8x10b |
| Tipo di oscillatore | Interno |
| temperatura di esercizio | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 44-TQFP |
| Pacchetto dispositivo fornitore | 44-TQFP (10x10) |
| Numero del prodotto di base | ATMEGA644 |
Caratteristiche diATmega644PA-AUR
•Microcontrollore AVR® a 8 bit ad alte prestazioni e basso consumo
• Architettura RISC avanzata
• 131 potenti istruzioni: la maggior parte dell'esecuzione del ciclo a clock singolo
• Registri di lavoro generici 32 × 8
• Funzionamento completamente statico
• Fino a 20 MIPS di throughput a 20 MHz
• Moltiplicatore a 2 cicli su chip
• Segmenti di memoria non volatile ad alta resistenza
• 16/32/64/128KByte di memoria di programma Flash autoprogrammabile nel sistema
• 512/1K/2K/4KByte EEPROM
• SRAM interna da 1/2/4/16 Kbyte
• Cicli di scrittura/cancellazione: 10.000 flash/100.000 EEPROM
• Conservazione dei dati: 20 anni a 85°C/ 100 anni a 25°C(1)
• Sezione del codice di avvio opzionale con bit di blocco indipendenti
• Programmazione nel sistema tramite programma di avvio su chip
• Vera operazione di lettura durante la scrittura
• Blocco della programmazione per la sicurezza del software
• Supporto libreria QTouch®
• Pulsanti touch capacitivi, cursori e ruote
• Acquisizione QTouch e QMatrix™
• Fino a 64 canali di rilevamento
• Interfaccia JTAG (conforme allo standard IEEE 1149.1).
• Funzionalità Boundary Scan secondo lo standard JTAG
• Ampio supporto per il debug on-chip
• Programmazione di flash, EEPROM, fusibili e bit di blocco tramite l'interfaccia JTAG
Contatore Unità diATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P utilizza lo stesso tipo di oscillatore a cristallo per oscillatore a cristallo a bassa frequenza e oscillatore timer/contatore.Vedere "Oscillatore a cristallo a bassa frequenza" a pagina 43 per i dettagli sui requisiti dell'oscillatore e del cristallo.Il dispositivo può azionare il suo Timer/Counter2 da un cristallo di orologio esterno da 32,768 kHz o da una sorgente di clock esterna.Vedere "Collegamenti della sorgente di clock" a pagina 40 per i dettagli.L'applicazione di una sorgente di clock esterna a TOSC1 può essere eseguita se EXTCLK nel registro ASSR è scritto su uno logico.Vedere "OCR2B – Output Compare Register B" a pagina 163 per un'ulteriore descrizione sulla selezione del clock esterno come ingresso invece di un orologio al quarzo da 32,768kHz.
Classificazioni ambientali e di esportazione diATmega644PA-AUR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Vuoi conoscere maggiori dettagli su questo prodotto
