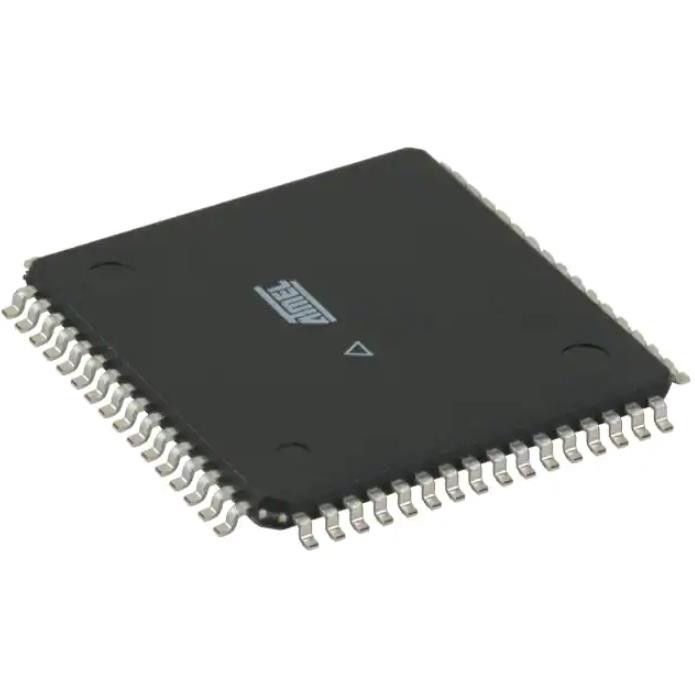

MCU ATMEGA64A-AUR IC scheggia il microcontroller pungente 8 64KB 64TQFP
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ATMEGA64A-AUR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Unità di elaborazione del centro: | AVR |
|---|---|---|---|
| Capacità di memoria: | 8 bit | Velocità: | 16MHz |
| Connettività: | ² C, SPI, UART/USART DI I | Unità periferiche: | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Numero di ingresso/uscita: | 53 | Capacità di memoria di programma: | 64KB (32K x 16) |
| Evidenziare: | Chip di ATMEGA64A-AUR IC,MCU ATMEGA64A-AUR,Microcontroller pungente 8 64KB 64TQFP |
||
Descrizione di prodotto
Chip Mcu 8bit 64kb 64tqfp istantaneo di IC del circuito integrato di ATMEGA64A-AUR
FLASH 64-TQFP (14x14) di 8 bit 16MHz 64KB (32K x 16) di IC del microcontroller di AVR AVR® ATmega
Specifiche di ATMEGA64A-AUR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Tecnologia del microchip |
| Serie | AVR® ATmega |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Unità di elaborazione del centro | AVR |
| Capacità di memoria | 8 bit |
| Velocità | 16MHz |
| Connettività | ² C, SPI, UART/USART DI I |
| Unità periferiche | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Numero di ingresso/uscita | 53 |
| Capacità di memoria di programma | 64KB (32K x 16) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 2K x 8 |
| RAM Size | 4K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 2.7V ~ 5.5V |
| Convertitori di dati | A/D 8x10b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 64-TQFP |
| Pacchetto del dispositivo del fornitore | 64-TQFP (14x14) |
| Numero del prodotto di base | ATMEGA64 |
Caratteristiche di ATMEGA64A-AUR
• Microcontroller ad alto rendimento e a bassa potenza di 8 bit di Atmel AVR
• Architettura avanzata di RISC
– 130 istruzioni potenti - la maggior parte della esecuzione del ciclo dell'Unico orologio
– 32 registri funzionanti per tutti gli usi del × 8 + ControlRegisters periferico
– Completamente funzionamento statico
– Fino a capacità di lavorazione 16MIPS a 16MHz
– moltiplicatore del ciclo del Su chip 2
• Alti segmenti di memoria non volatile di resistenza
– 64Kbytes della memoria istantanea Auto-programmabile di programma del In-sistema
– 2Kbytes EEPROM
– 4Kbytes SRAM interno
– Scriva/per cancellare i cicli: 10.000 Flash/100,000 EEPROM
– Conservazione di dati: 20 anni agli anni 85°C/100 a 25°C (1)
– Sezione facoltativa di codice dello stivale con i pezzi indipendenti della serratura
• In-sistema che programma dal programma dello stivale del Su chip
• Vero Leggere-Mentre-scriva l'operazione
– Spazio di memoria esterno facoltativo di fino a 64 kbyte
– Serratura di programmazione per sicurezza del software
– Interfaccia di SPI per la programmazione del In-sistema
• Interfaccia di JTAG (campione 1149,1 di IEEE compiacente)
– capacità di Frontiera-ricerca secondo la norma di JTAG
– Esteso Su chip mettere a punto supporto
Modo di compatibilità ATmega103 di ATMEGA64A-AUR
• Un USART invece di due, modo asincrono soltanto. Soltanto gli otto bit meno significativi di Baud Rate Register è disponibili.
• Un temporizzatore/contatore di 16 bit con due paragonare i registri invece di due temporizzatore/contatori di 16 bit a tre confronta i registri.
• L'interfaccia seriale bifilare non è sostenuta.
• Il porto C è uscita soltanto.
• Il porto G serve le funzioni alterne soltanto (non un porto generale dell'ingresso/uscita).
• Il porto F serve da input digitale soltanto oltre ad entrata analogica all'ADC.
• Le capacità del caricatore di stivale non è sostenuta.
• Non è possibile regolare la frequenza dell'oscillatore calibrato interno di RC.
• L'interfaccia esterna di memoria non può liberare alcuni perni di indirizzo per ingresso/uscita generale, né configura gli attesa-stati differenti alle sezioni indirizzo esterne differenti di memoria.
• Inoltre, ci sono alcune altre differenze secondarie per renderla più compatibile a ATmega103:
• Soltanto EXTRF e PORF esiste in MCUCSR.
• Sequenza cronometrata non richiesta per il cambiamento di intervallo del cane da guardia.
• Servire dei pin 3 - 0 di interruzione esterna da interruzione livellata soltanto.
• USART non ha amplificatore di FIFO, in modo dall'eccedenza di dati viene più presto
Classificazioni dell'esportazione & ambientali di ATMEGA64A-AUR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
