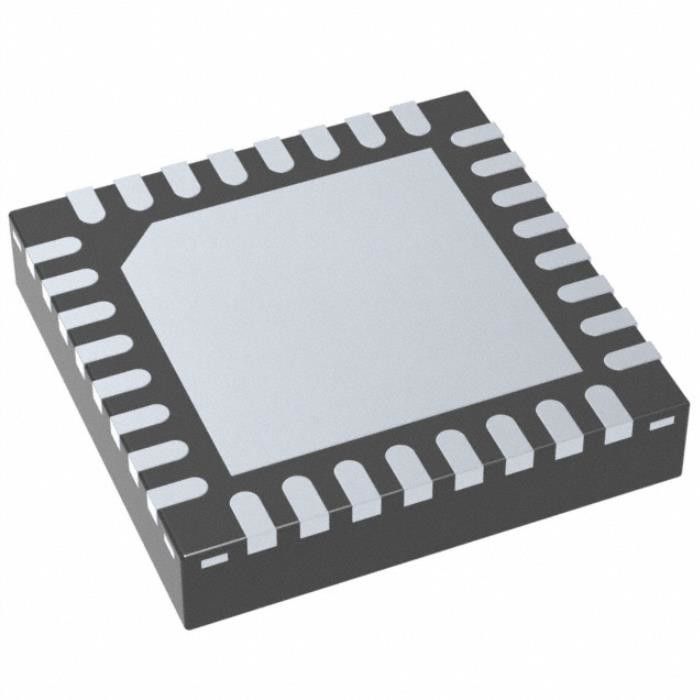

CC2640R2FRSMT IC rf TXRX+MCU BLE 5,1 32VQFN ADE Chip
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CC2640R2FRSMT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Digi-chiave programmabile: | Non verificato |
|---|---|---|---|
| Tipo: | TxRx + MCU | Famiglia/norma di rf: | Bluetooth |
| Protocollo: | Bluetooth V5.1 | Modulazione: | FSK |
| Frequenza: | 2.4GHz | Tasso di dati (massimo): | 2Mbps |
| Evidenziare: | CC2640R2FRSMT IC RF,32VQFN ADE Chip,BLE 5 |
||
Descrizione di prodotto
Li-ione senza fili 1cell 10wson della batteria Chg del modulo CI di BQ25050DQCR rf
Modulo senza fili IC rf TXRX+MCU BLE 5,1 32VQFN di CC2640R2FRSMT rf
IC rf TxRx + MCU Bluetooth Bluetooth v5.1 2.4GHz 32-VFQFN ha esposto il cuscinetto
Specifiche di BQ25050DQCR
| TIPO | DESCRIZIONE |
| Categoria | Rf e radio |
| Ricetrasmettitore CI di rf | |
| Mfr | Texas Instruments |
| Serie | SimpleLink™ |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| Tipo | TxRx + MCU |
| Famiglia/norma di rf | Bluetooth |
| Protocollo | Bluetooth v5.1 |
| Modulazione | FSK |
| Frequenza | 2.4GHz |
| Tasso di dati (massimo) | 2Mbps |
| Uscita elettrica | 5dBm |
| Sensibilità | -97dBm |
| Capacità di memoria | 128kB flash, 20kB RAM |
| Interfacce seriali | ² C, ² S, SPI, UART DI I DI I |
| GPIO | 10 |
| Tensione - rifornimento | 1.8V ~ 3.8V |
| Corrente - ricevendo | 5.9mA |
| Corrente - trasmettendo | 9.1mA |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 32-VFQFN ha esposto il cuscinetto |
| Pacchetto del dispositivo del fornitore | 32-VQFN (4x4) |
| Numero del prodotto di base | CC2640 |
Caratteristiche di BQ25050DQCR
• Microcontroller
– Arm® potente Cortex®-M3
– Punteggio di EEMBC CoreMark®: 142
– Fino a velocità di clock 48-MHz
– 275KB della memoria non volatile compreso 128KB del flash programmabile del in-sistema
– Fino a 28KB del sistema SRAM, di cui 20KB è perdita ultrabassa SRAM
– 8KB di SRAM per uso del sistema o del nascondiglio RAM
– cJTAG 2-Pin e ricerca degli errori di JTAG
– Supporti sopra - l'aggiornamento dell'aria (OTA)
• Regolatore ultrabasso del sensore di potere
– Può eseguire autonomo dal resto del sistema
– architettura di 16 bit
– 2KB di perdita ultrabassa SRAM per il codice ed i dati
• Architettura efficiente di dimensione di codice, disponente i driver, TI-RTOS ed il software di Bluetooth® in ROM per mettere a disposizione più flash per l'applicazione
Applicazioni di BQ25050DQCR
• Automazione domestica e di costruzione
– Apparecchi collegati
– Illuminazione
– Serrature astute
– Ingressi
– Sistemi di sicurezza
• Industriale
– Automazione di fabbrica
– Inseguimento e gestione del bene
• Sport e forma fisica
– Monitor portabili di attività e di forma fisica
– Inseguitori astuti
– Monitor pazienti
– Macchine di forma fisica
• NASCOSTO
– Gioco
– Dispositivi di puntamento (tastiera e topo senza fili)
Altre caratteristiche di BQ25050DQCR
• pacchetti RoHS-compiacenti
– 2,7 millimetri di × 2,7 millimetro YFV DSBGA34 (14 GPIOs)
– 4 millimetri di × 4 millimetro RSM VQFN32 (10 GPIOs)
– 5 millimetri di × 5 millimetro RHB VQFN32 (15 GPIOs)
– 7 millimetri di × 7 millimetro RGZ VQFN48 (31 GPIOs)
• Unità periferiche
– Tutti i perni periferici digitali possono essere diretti a tutto il GPIO
– Quattro moduli per tutti gli usi del temporizzatore (otto di 32 bit quattro o di 16 bit temporizzatori, PWM ciascuno)
– 12 hanno morso l'ADC, 200 ksamples/s, 8 il canale MUX analogico
– Comparatore continuo di tempo
– Comparatore analogico di potere ultrabasso
– Fonte corrente programmabile
– UART, I2C e I2S
– 2× SSI (SPI, MICROWIRE, TI)
– Temporizzatore in tempo reale (RTC)
– Modulo di sicurezza AES-128
– Vero generatore di numero casuale (TRNG)
– Contributo ad otto bottoni dipercezione
– Sensore di temperatura integrato
• Sistema esterno
– convertitore interno del Su chip DC/DC
– Integrazione senza cuciture con i riempitivi della gamma CC2590 e CC2592
– Molto poche componenti esterne
– Pin compatibile con i dispositivi CC2640 e CC2650 di SimpleLink™ in tutti i pacchetti di VQFN
– Pin compatibile con il SimpleLink™ CC2642R ed i dispositivi di CC2652R in 7 millimetri x i pacchetti da 7 millimetri VQFN
– Pin compatibile con il dispositivo di SimpleLink™ CC1350 in 4 millimetri di × 4 millimetri e 5 millimetri di × i pacchetti da 5 millimetri VQFN
• Potere basso
– Ampia gamma di tensione di rifornimento
• Operazione normale: 1,8 - 3,8 V
• Modo esterno del regolatore: 1,7 - 1,95 V
– Attivo-modo RX: 5,9 mA
– Attivo-modo TX a 0 dBm: 6,1 mA
– Attivo-modo TX a dBm +5: 9,1 mA
– Attivo-modo MCU: 61 µA/MHz
– Attivo-modo MCU: 48,5 CoreMark/mA
– Regolatore del sensore di Attivo-modo: 0.4mA + 8,2 µA/MHz
– Appoggio: µA 1,1 (funzionamento di RTC e conservazione di RAM/CPU)
– Arresto: Na 100 (svegli sugli eventi esterni)
• Sezione di rf
– ricetrasmettitore di 2.4-GHz rf compatibile con energia bassa 5,1 di Bluetooth® e LE specifications più in anticipo
– Sensibilità eccellente del ricevitore (– dBm 97 per BLE), selettività e bloccare prestazione
– Un bilancio di collegamento del dB 102 per BLE
– DBm potenza di uscita programmabile fino a +5
– Interfaccia asimmetrica o differenziale di rf
– Adatto a sistemi che mirano alla conformità with i regolamenti mondiali di radiofrequenza
• En 300 328 del ETSI (Europa)
• Classe 440 2 (Europa) dell'en 300
• Parte 15 (US) del FCC CFR47
• ARIB STD-T66 (Giappone)
Classificazioni dell'esportazione & ambientali di BQ25050DQCR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
