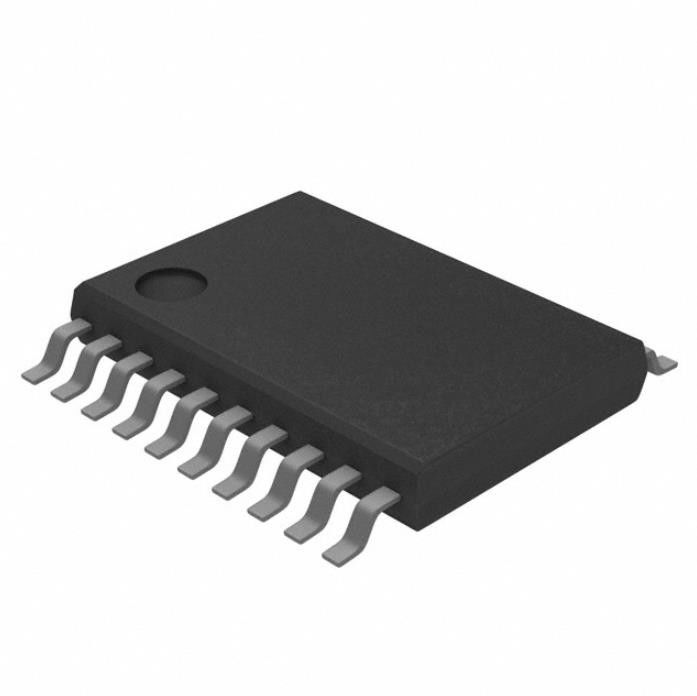

Circuito integrato IC Chip Pll Freq Synth 20tssop dell'orologio CDCE906PWG4
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CDCE906PWG4 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | Metropolitana | Stato del prodotto: | Cessato alla Digi-chiave |
|---|---|---|---|
| Digi-chiave programmabile: | Verificato | Tipo: | Sintetizzatore di frequenza di PLL |
| PLL: | Sì con l'esclusione | Input: | LVCMOS, cristallo |
| Uscita: | LVCMOS | Numero dei circuiti: | 1 |
Descrizione di prodotto
Sintetizzatore IC 167MHz 1 20-TSSOP (0,173", larghezza di frequenza di PLL di 4.40mm)
Specifiche di CDCE906PWG4
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Orologio/sincronizzazione | |
| Generatori di orologio, PLLs, sintetizzatori di frequenza | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Metropolitana |
| Stato del prodotto | Cessato alla Digi-chiave |
| Digi-chiave programmabile | Verificato |
| Tipo | Sintetizzatore di frequenza di PLL |
| PLL | Sì con l'esclusione |
| Input | LVCMOS, cristallo |
| Uscita | LVCMOS |
| Numero dei circuiti | 1 |
| Rapporto - introdotto: Uscita | 1:06 |
| Ingresso differenziale: Uscita | Sì/no |
| Frequenza - massima | 167MHz |
| Divisore/moltiplicatore | Sì/sì |
| Tensione - rifornimento | 3V ~ 3.6V |
| Temperatura di funzionamento | 0°C ~ 70°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 20-TSSOP (0,173", larghezza di 4.40mm) |
| Pacchetto del dispositivo del fornitore | 20-TSSOP |
| Numero del prodotto di base | CDCE906 |
Caratteristiche di CDCE906PWG4
• Il 3:6 PLL di rendimento elevato ha basato il sintetizzatore/moltiplicatore/divisore dell'orologio
• Frequenze programmabili dell'utente PLL
• EEPROM che programma senza la necessità di applicare alta tensione di programmazione
• In-circuito facile che programma via l'interfaccia di dati di SMBus
• L'ampio rapporto del divisore di PLL permette l'errore di orologio dell'uscita da 0 PPM
• Genera il video preciso (27 megahertz o 54 megahertz) e gli audio orologi di sistema dalle frequenze di campionamento multiple (24,32, 44,1, 48,96 chilocicli di fs=16,22.05,)
• Gli input di orologio accettano un LVCMOS di cristallo o aSingle-concluso o un segnale dell'ingresso differenziale
• Accetta Crystal Frequencies da 8 megahertz fino a 54 MHzAccepts LVCMOS o da frequenze dell'ingresso differenziale fino a 167 megahertz
• Due input di controllo programmabili [S0/S1, A0/A1] per i segnali di controllo definiti dall'utente
• Sei uscite di LVCMOS con le frequenze dell'uscita fino a 167 megahertz
• Le uscite di LVCMOS possono essere programmate per i segnali complementari
• Frequenza selezionabile libera dell'uscita via la matrice di commutazione programmabile dell'uscita [6x6] compreso il Post-divisore di 7 bit per ogni uscita
• Le componenti del filtro da ciclo di PLL hanno integrato
• Nervosismo basso di periodo (tipo 60 ps)
• Le caratteristiche hanno sparso lo spettro che cronometra (SSC) per
• Abbassamento del sistema EMI
• Modulazione programmabile di SSC di diffusione concentrare (±0.1%, ±0.25% e ±0.4%) con un uguale medio di fase alla fase della frequenza Non modulata
• Il basso programmabile ha sparso la modulazione di SSC (1%, 1,5%, 2% e 3%)
• Controllo Pantano ordine dell'uscita programmabile (SRC) per l'abbassamento del sistema EMl
• alimentazione elettrica del dispositivo 3.3-V
• Gamma di temperature commerciale 0°C a 70C
• Corredo di programmazione e di sviluppo per progettazione e la programmazione di EasyPLL (TI pro--Clockm)
• Imballato in 20-Pin TSSOP
Applicazioni di CDCE906PWG4
Classificazioni dell'esportazione & ambientali di CDCE906PWG4
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
