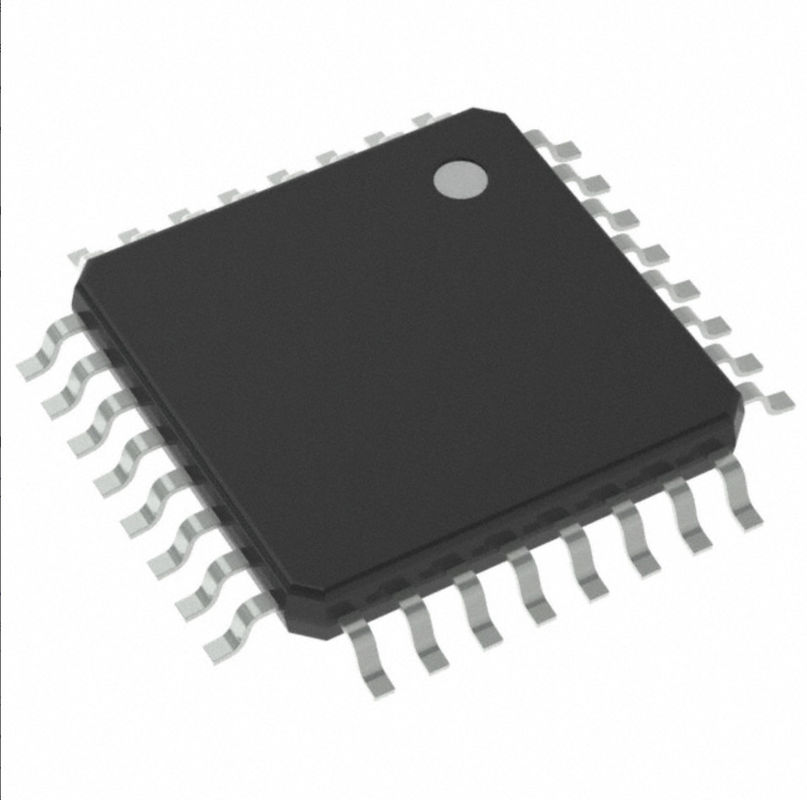

Circuito integrato IC Chip Mcu 8bit 8kb 32tqfp istantaneo di Atmega88pa-15az
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ATMEGA88PA-15AZ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - rifornimento (Vcc/Vdd): | 1.8V ~ 5.5V | Convertitori di dati: | A/D 8x10b |
|---|---|---|---|
| Tipo dell'oscillatore: | Interno | Temperatura di funzionamento: | -40°C ~ 125°C (TUM) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 32-TQFP |
| Pacchetto del dispositivo del fornitore: | 32-TQFP (7x7) | Numero del prodotto di base: | ATMEGA88 |
Descrizione di prodotto
Chip Mcu 8bit 8kb 32tqfp istantaneo di IC del circuito integrato di Atmega88pa-15az
AVR automobilistico, AEC-Q100, FLASH 32-TQFP (7x7) di 8 bit 16MHz 8KB (4K x 16) di IC del microcontroller di AVR® ATmega
Specifiche di Atmega88pa-15az
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Tecnologia del microchip |
| Serie | Automobilistico, AEC-Q100, AVR® ATmega |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Unità di elaborazione del centro | AVR |
| Capacità di memoria | 8 bit |
| Velocità | 16MHz |
| Connettività | ² C, SPI, UART/USART DI I |
| Unità periferiche | Brown-fuori individua/risistemazione, POR, PWM, WDT |
| Numero di ingresso/uscita | 23 |
| Capacità di memoria di programma | 8KB (4K x 16) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | 512 x 8 |
| RAM Size | 1K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 1.8V ~ 5.5V |
| Convertitori di dati | A/D 8x10b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 125°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 32-TQFP |
| Pacchetto del dispositivo del fornitore | 32-TQFP (7x7) |
| Numero del prodotto di base | ATMEGA88 |
Caratteristiche di Atmega88pa-15az
●Rendimento elevato, microcontroller di 8 bit di potere basso AVR®
●Architettura avanzata di RISC
●131 istruzione potente – esecuzione del ciclo di clock più singola
●32 registri funzionanti per tutti gli usi del 8
●Completamente funzionamento statico
●Fino a capacità di lavorazione 16MIPS a 16MHz
●moltiplicatore del ciclo del Su chip 2
●Alti segmenti di memoria non volatile di resistenza
●byte 4/8/16K della memoria istantanea auto-programmabile di programma del in-sistema
●256/512/512 di byte EEPROM
●512/1K/1K byte SRAM interno
●Scriva/cancelli i cicli: 10.000 flash/100,000 EEPROM
●Sezione facoltativa di codice dello stivale con i pezzi indipendenti della serratura
●In-sistema che programma dal programma dello stivale del su chip
●Vero leggere-mentre-scriva l'operazione
●Serratura di programmazione per sicurezza del software
●Caratteristiche periferiche
●Due temporizzatore/contatori di 8 bit con prescaler separato e confrontare modo
●Un temporizzatore/contatore di 16 bit con prescaler separato, confronta il modo ed il modo di bloccaggio
●Contatore in tempo reale con l'oscillatore separato
●Sei canali di PWM
●8 bit ADC del canale 10
●Misura di temperatura
●USART di serie programmabile
●Interfaccia seriale master/slave di SPI
●Interfaccia seriale a due fili orientata al byte (philips I2 C compatibile)
●Temporizzatore di cane da guardia programmabile con l'oscillatore separato del su chip
●comparatore analogico del Su chip
●Interrompa e di sveglia sul cambiamento del perno
●Caratteristiche speciali del microcontroller
●Risistemazione accesa e rilevazione programmabile di Brown-fuori
●Oscillatore calibrato interno
●Fonti di interruzione esterna ed interna
●Sei sleep mode: In ozio, la riduzione di rumore dell'ADC, elettrico risparmi, spegne, appoggio ed esteso faccia una pausa il microcontroller di 8 bit AVR di ATmega48PA/ATmega88PA/ATmega168PA con il In-sistema 4/8/16K8/16Kbytes
SCHEDA ATmega48PA/88PA/168PA [SCHEDA] 9223F-AVR-04/14 2
●Ingresso/uscita e pacchetti
●23 linee programmabili dell'ingresso/uscita
●32 cavo TQFP e 32 cuscinetto QFN
●Tensione di funzionamento:
●2.7V a 5.5V
●Gamma di temperature:
●– 40°C a +125°C
●Grado di velocità:
●0 a 8MHz a 2.7V a 5.5V, 0 a 16MHz a 4.5V a 5.5V
●Consumo di energia
●Modo attivo: 1.4mA a 4MHz 3V 25°C
●Spenga il modo: 0.8µA
Applicazioni di R5f104mkgfb#50
Porto B (PB7: 0) XTAL1/XTAL2/TOSC1/TOSC2
Il porto B è un 8 bit che il porto bidirezionale dell'ingresso/uscita con interno tira sulle resistenze (selezionate per ogni pezzo). Gli amplificatori di uscita del porto B hanno caratteristiche simmetriche dell'azionamento con sia l'alto lavandino che la capacità di fonte. Come input, i perni del porto B che sono esternamente corrente di fonte bassa tirata di volontà se tiri su resistenze sono attivati. I perni del porto B tri sono dichiarati quando uno stato risistemato diventa attivo, anche se l'orologio non sta correndo.
Secondo le regolazioni del fusibile di selezione dell'orologio, PB6 può essere usato come input all'amplificatore d'inversione dell'oscillatore ed input al
circuito di funzionamento dell'orologio interno.
Secondo le regolazioni del fusibile di selezione dell'orologio, PB7 può essere usato come uscita dall'amplificatore d'inversione dell'oscillatore.
Se l'oscillatore calibrato interno di RC è utilizzato come fonte dell'orologio del chip, PB7… 6 è usato come TOSC2… 1 input per l'asincrono
Temporizzatore/Counter2 se il pezzo AS2 in ASSR è messo.
I vari dispositivi speciali di porto B sono elaborati nella parte 14.3.1" funzioni alterne di porto B» alla pagina 71 e nella parte 9." orologio di sistema ed opzioni dell'orologio» alla pagina 24.
Classificazioni dell'esportazione & ambientali di R5f104mkgfb#50.
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
