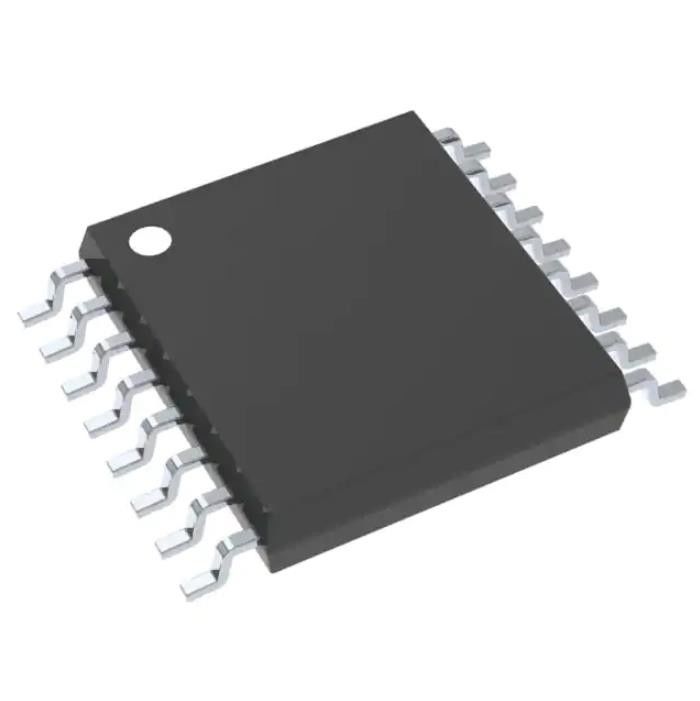

DAC7568ICPW Modulo RF wireless Ic Dac 12bit V-Out 16tssop
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DAC7568ICPW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | Metropolitana | Stato del prodotto: | Attivo |
|---|---|---|---|
| Digi-chiave programmabile: | Non verificato | Numero dei pezzi: | 12 |
| Numero dei convertitori di D/A: | 8 | Tempo di sistemazione: | 10µs |
| Tipo dell'uscita: | Tensione - attenuata | Uscita differenziale: | Nessun |
Descrizione di prodotto
DAC7568ICPW Modulo RF wireless Ic Dac 12bit V-Out 16tssop
Convertitore da digitale ad analogico a 12 bit 8 16-TSSOP
Specifiche diDAC7568ICPW
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Acquisizione dei dati | |
| Convertitori da digitale ad analogico (DAC) | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Tubo |
| Stato del prodotto | Attivo |
| Digi-Key programmabile | Non verificato |
| Numero di bit | 12 |
| Numero di convertitori D/A | 8 |
| Tempo di assestamento | 10µs |
| Tipo di uscita | Tensione - Bufferizzata |
| Uscita differenziale | NO |
| Interfaccia dati | SPI, DSP |
| Tipo di riferimento | Esterno interno |
| Tensione - Alimentazione, Analogica | 2,7 V ~ 5,5 V |
| Tensione - Alimentazione, Digitale | 2,7 V ~ 5,5 V |
| INL/DNL (LSB) | ±0,3, ±0,05 |
| Architettura | DAC per stringhe |
| temperatura di esercizio | -40°C ~ 125°C |
| Confezione/caso | 16-TSSOP (0,173", 4,40 mm di larghezza) |
| Pacchetto dispositivo fornitore | 16-TSSO |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | DAC7568 |
Caratteristiche diDAC7568ICPW
• Precisione relativa:
– DAC7568 (12 bit): 0,3 LSB INL
– DAC8168 (14 bit): 1 LSB INL
– DAC8568 (16 bit): 4 LSB INL
• Energia glitch: 0,1nV-s
• Riferimento interno:
– Tensione di riferimento 2,5 V (disabilitata per impostazione predefinita)
– Precisione iniziale dello 0,004% (tip)
– Deriva della temperatura di 2 ppm/°C (tipico)
– 5ppm/°C Deriva di temperatura (max)
– Capacità sink/source da 20 mA
• Ripristino all'accensione su Zero Scale o Midscale
• Funzionamento a bassissima potenza: 1,25 mA a 5 V inclusiCorrente di riferimento interna
• Ampio intervallo di alimentazione: da +2,7V a +5,5V
• Monotono su tutto l'intervallo di temperatura
• Interfaccia seriale a basso consumo con trigger di SchmittIngressi: fino a 50 MHz
• Amplificatore buffer di uscita su chip con Rail-to-RailOperazione
• Intervallo di temperatura: da –40°C a +125°C
ApplicazioniDiDAC7568ICPW
• Strumentazione portatile
• Servocomando/controllo di processo a circuito chiuso
• Sistemi di acquisizione dati
• Attenuazione programmabile, guadagno digitale eRegolazione dell'offset
• Generatori di tensione e corrente programmabili
Classificazioni ambientali e di esportazione diDAC7568ICPW
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
