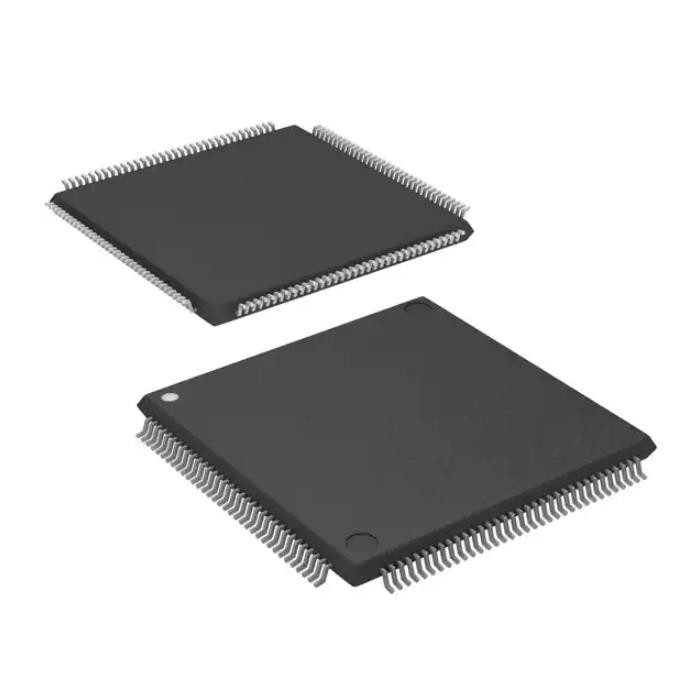

116mA DP83816AVNG NOPB IC Media Access CTRLR 144LQFP
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DP83816AVNG/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | Vassoio | Stato del prodotto: | Non per le nuove progettazioni |
|---|---|---|---|
| Digi-chiave programmabile: | Non verificato | Protocollo: | Ethernet |
| Funzione: | Regolatore | Interfaccia: | PCI |
| Norme: | IEEE 802,3, 10/100 di Base-T/TX PHY | Tensione - rifornimento: | 3V ~ 3.6V |
| Evidenziare: | DP83816AVNG NOPB IC,IC Media Access CTRLR 144LQFP,116mA DP83816AVNG |
||
Descrizione di prodotto
DP83816AVNG/NOPB Wireless RF Module Ic Media Access Ctrlr 144-Lqfp
Controller Ethernet IEEE 802.3, 10/100 Base-T/TX PHY Interfaccia PCI 144-LQFP (20x20)
Specifiche diDP83816AVNG/NOPB
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Controllori | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Vassoio |
| Stato del prodotto | Non per nuovi design |
| Digi-Key programmabile | Non verificato |
| Protocollo | Ethernet |
| Funzione | Controllore |
| Interfaccia | PCI |
| Standard | IEEE 802.3, 10/100 Base-T/TX PHY |
| Tensione - Alimentazione | 3 V ~ 3,6 V |
| Corrente - Fornitura | 116mA |
| temperatura di esercizio | 0°C ~ 85°C |
| Confezione/caso | 144-LQFP |
| Pacchetto dispositivo fornitore | 144-LQFP (20x20) |
| Numero del prodotto di base | DP83816 |
Caratteristiche diDP83816AVNG/NOPB
• Conforme a IEEE 802.3, Media Access Controller (MAC) PCI V2.2 e Bus Interface Unit (BIU) supporta velocità dati tradizionali di 10 Mb/s Ethernet e 100 Mb/s Fast Ethernet (tramite PHY interno)
• Bus Master: dimensioni burst fino a 128 Dword (512 byte)
• Conforme a BIU con PC 97 e PC 98 Hardware Design Guides, PC 99 Hardware Design Guide Draft, ACPI v1.0, PCI Power Management Specification v1.1, OnNow Device Class Power Management Reference Specification – Network Device Class v1.0a
• Supporto Wake on LAN (WoL) conforme a PC98, PC99, SecureOn e OnNow, compresi i pacchetti Directed, i pacchetti VLAN Magic Packet™, i pacchetti ARP, i pacchetti Pattern Match e la modifica dello stato PHY
• Funzione Clkrun per PCI Mobile Design Guide
• Virtual LAN (VLAN) e supporto Long Frame
• Supporto per il controllo del flusso full-duplex IEEE 802.3×
• Filtrazione dei pacchetti Rx estremamente flessibile che include: filtro perfetto per indirizzo singolo con mascheramento MSb, trasmissione, tabella hash multicast e unicast a 512 voci, corrispondenza profonda dei modelli di pacchetto per un massimo di quattro modelli univoci
• Statistiche raccolte per il supporto di RFC 1213 (MIB II), RFC 1398 (Ether-Like MIB), IEEE 802.3 LME, riduzione del sovraccarico della CPU per la gestione
• FIFO dati interni da 2 KB in trasmissione e 2 KB in ricezione
• Porta EEPROM seriale con caricamento automatico dei dati di configurazione dalla EEPROM all'accensione
• Interfaccia Flash o PROM per il supporto dell'avvio remoto
• Strato fisico CMOS IEEE 802.3 3,3 V completamente integrato
• Ricetrasmettitore IEEE 802.3 10BASE-T con filtri integrati Ricetrasmettitore IEEE 802.3u 100BASE-TX
• Sottostrato fisico TP-PMD conforme ANSI X3.263 completamente integrato con equalizzazione adattiva e compensazione dell'errore di base
• Negoziazione automatica IEEE 802.3u – Funzioni pubblicizzate configurabili tramite EEPROM
• Supporto full-duplex per velocità dati di 10 e 100 Mb/s
• Singolo clock di riferimento a 25 MHz
• Pacchetto LQFP a 144 pin
• Design CMOS a bassa potenza da 3,3 V con consumo tipico di 383 mW in esercizio, 297 mW in WoL e 53 mW in modalità Sleep
• IEEE 802.3u MII per il collegamento di dispositivi di livello fisico esterni alternativi
• Segnalazione a 3,3 V con I/O tollerante a 5 V
Applicazioni diDP83816AVNG/NOPB
• Schede madri per PC
• Sistemi integrati
• Schede di interfaccia di rete PCI
Classificazioni ambientali e di esportazione diDP83816AVNG/NOPB
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
Vuoi conoscere maggiori dettagli su questo prodotto
