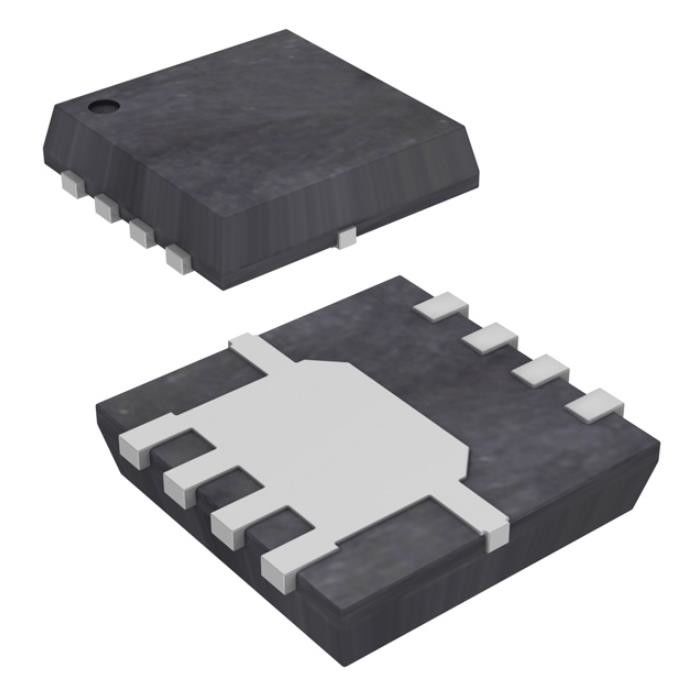

NTTFS4C10NTWG Tantalio Chip Condensatore Mosfet N-Ch 30v 8.2a/44a 8wdfn
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NTTFS4C10NTWG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo del FET: | N-Manica |
|---|---|---|---|
| Tecnologia: | MOSFET (ossido di metallo) | Vuoti a tensione di fonte (Vdss): | 30 V |
| Corrente - scolo continuo (identificazione) @ 25°C: | 8.2A (tum), 44A (TC) | Tensione di controllo (Max Rds On, Min Rds On): | 4.5V, 10V |
| RDS (massimo) @ sull'identificazione, Vgs: | 7.4mOhm @ 30A, 10V | Identificazione di Vgs (Th) (massimo) @: | 2.2V @ 250µA |
Descrizione di prodotto
NTTFS4C10NTWG Tantalio Chip Condensatore Mosfet N-Ch 30v 8.2a/44a 8wdfn
Canale N 30 V 8,2 A (Ta), 44 A (Tc) 790 mW (Ta), 23,6 W (Tc) A montaggio superficiale 8-WDFN (3,3x3,3)
Specifiche diNTTFS4C10NTWG
| TIPO | DESCRIZIONE |
| Categoria | Prodotti discreti a semiconduttore |
| Transistor | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | onsemi |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo FET | Canale N |
| Tecnologia | MOSFET (ossido di metallo) |
| Tensione drain-source (Vdss) | 30 V |
| Corrente - Scarico continuo (Id) @ 25°C | 8,2 A (Ta), 44 A (Tc) |
| Tensione di pilotaggio (Max Rds On, Min Rds On) | 4,5V, 10V |
| Rds On (Max) @ Id, Vgs | 7,4 mOhm a 30 A, 10 V |
| Vgs(th) (Max) @ Id | 2,2V @ 250μA |
| Carica di Gate (Qg) (Max) @ Vgs | 18,6 nC @ 10 V |
| Vgs (massimo) | ±20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 993 pF a 15 V |
| Funzionalità FET | - |
| Dissipazione di potenza (massima) | 790 mW (Ta), 23,6 W (Tc) |
| temperatura di esercizio | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Pacchetto dispositivo fornitore | 8-WDFN (3,3x3,3) |
| Confezione/caso | 8-PowerWDFN |
| Numero del prodotto di base | NTTFS4 |
Caratteristiche diNTTFS4C10NTWG
• Basso RDS(on) per ridurre al minimo le perdite di conduzione
• Bassa capacità per ridurre al minimo le perdite del driver
• Carica di gate ottimizzata per ridurre al minimo le perdite di commutazione
• Questi dispositivi sono privi di piombo, alogeni/BFR e sono conformi a RoHS
Applicazioni DiNTTFS4C10NTWG
• Convertitori DC−DC
• Interruttore del carico di alimentazione
• Gestione della batteria del notebook
Classificazioni ambientali e di esportazione diNTTFS4C10NTWG
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
