Tantalio Chip Capacitor Mosfet N-Ch 40v 35a/185a 5dfn di NVMFS5C430NWFAFT1G
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NVMFS5C430NWFAFT1G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo del FET: | N-Manica |
|---|---|---|---|
| Tecnologia: | MOSFET (ossido di metallo) | Vuoti a tensione di fonte (Vdss): | 40 V |
| Corrente - scolo continuo (identificazione) @ 25°C: | 35A (tum), 185A (TC) | Tensione di controllo (Max Rds On, Min Rds On): | 10V |
| RDS (massimo) @ sull'identificazione, Vgs: | 1.7mOhm @ 50A, 10V | Identificazione di Vgs (Th) (massimo) @: | 3.5V @ 250µA |
Descrizione di prodotto
Tantalio Chip Capacitor Mosfet N-Ch 40v 35a/185a 5dfn di NVMFS5C430NWFAFT1G

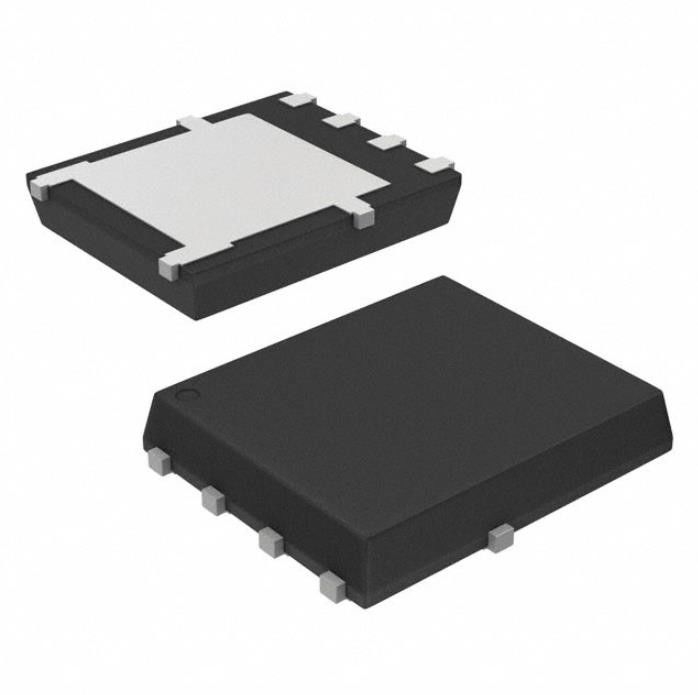

N-Manica 40 V 35A (tum), 185A (TC) 3.8W (tum), 106W (TC) supporto 5-DFN (5x6) (8-SOFL) della superficie
Specifiche di NVMFS5C430NWFAFT1G
| TIPO | DESCRIZIONE |
| Categoria | Prodotti a semiconduttori discreti |
| Transistor | |
| FETs, MOSFETs | |
| Singoli FETs, MOSFETs | |
| Mfr | onsemi |
| Serie | Automobilistico, AEC-Q101 |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Stato del prodotto | Attivo |
| Tipo del FET | N-Manica |
| Tecnologia | MOSFET (ossido di metallo) |
| Vuoti a tensione di fonte (Vdss) | 40 V |
| Corrente - scolo continuo (identificazione) @ 25°C | 35A (tum), 185A (TC) |
| Tensione di controllo (Max Rds On, Min Rds On) | 10V |
| RDS (massimo) @ sull'identificazione, Vgs | 1.7mOhm @ 50A, 10V |
| Identificazione di Vgs (Th) (massimo) @ | 3.5V @ 250µA |
| Tassa del portone (Qg) (massimo) @ Vgs | 47 nC @ 10 V |
| Vgs (massimo) | ±20V |
| Capacità introdotta (Ciss) (massimo) @ Vds | 3300 PF @ 25 V |
| Caratteristica del FET | - |
| Dissipazione di potere (massima) | 3.8W (tum), 106W (TC) |
| Temperatura di funzionamento | -55°C ~ 175°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto del dispositivo del fornitore | 5-DFN (5x6) (8-SOFL) |
| Pacchetto/caso | 8-PowerTDFN, 5 cavi |
| Numero del prodotto di base | NVMFS5 |
CARATTERISTICHE di NVMFS5C430NWFAFT1G
• Piccola orma (5x6 millimetro) per progettazione compatta
• RDS basso (sopra) per minimizzare le perdite di conduzione
• QG basso e capacità per minimizzare driver Losses
• Opzione bagnabile del fianco del − di NVMFS5C430NWF per ispezione ottica migliorata
• AEC−Q101 si è qualificato e PPAP capace
• Questi dispositivi sono Pb−Free e sono RoHS compiacente
Applicazioni di NVMFS5C430NWFAFT1G
1. L'intero ambiente di applicazione urta i valori della resistenza termica indicati, non sono costanti e sono soltanto validi per le circostanze particolari celebri.
2. Surface−mounted FR4 sul bordo facendo uso dei 650 mm2, 2 once. Cuscinetto del Cu.
3. La corrente massima per gli impulsi finchè 1 secondo è più alto ma dipende dalla durata e dal duty cycle di impulso.
Classificazioni dell'esportazione & ambientali di NVMFS5C430NWFAFT1G
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
