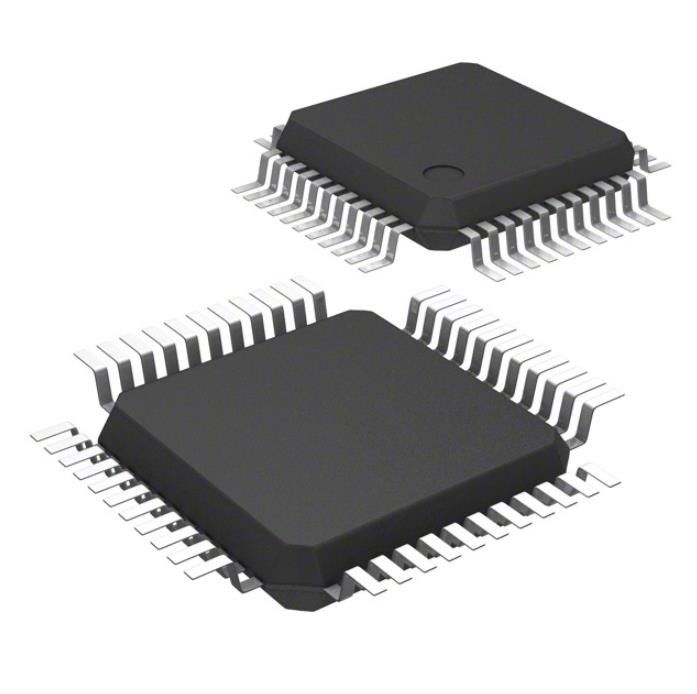

R5F100FJAFP#50 Condensatore chip al tantalio Ic Mcu 16bit 256kb Flash 44lqfp

Tecnologia a bassissimo consumo energetico

• VDD = singola tensione di alimentazione da 1,6 a 5,5 V

• Modalità HALT

• Modalità ARRESTO

• Modalità SNOOZE

Nucleo della CPU RL78

• Architettura CISC con pipeline a 3 stadi

• Tempo minimo di esecuzione delle istruzioni: può essere modificato da velocità elevata (0,03125 μs: funzionamento a 32 MHz con oscillatore su chip ad alta velocità) a velocità ultrabassa (30,5 μs: funzionamento a 32,768 kHz con clock del sottosistema)

• Spazio indirizzi: 1 MB

• Registri per uso generico: (registro a 8 bit × 8) × 4 banchi

• RAM su chip: da 2 a 32 KB

Codice di memoria flash

• Memoria codice flash: da 16 a 512 KB

• Dimensione del blocco: 1 KB

• Divieto di cancellazione e riscrittura dei blocchi (funzione di sicurezza)

• Funzione di debug su chip

• Autoprogrammazione (con funzione boot swap/funzione finestra flash shield)

Memoria flash dati

• Memoria flash dati: da 4 KB a 8 KB

• Operazione in background (BGO): le istruzioni possono essere eseguite dalla memoria del programma durante la riscrittura della memoria flash dei dati.

• Numero di riscritture: 1.000.000 volte (TYP.)

• Tensione di riscrittura: VDD = da 1,8 a 5,5 V

Oscillatore su chip ad alta velocità

• Selezionare tra 32 MHz, 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz e 1 MHz

• Elevata precisione: +/- 1,0 % (VDD = da 1,8 a 5,5 V, TA = da -20 a +85 °C)

Temperatura ambiente di esercizio

• TA = da -40 a +85°C (A: applicazioni consumer, D: applicazioni industriali)

• TA = da -40 a +105°C (G: applicazioni industriali)

Gestione dell'alimentazione e funzione di ripristino

• Circuito POR (power-on-reset) su chip

• Rilevatore di tensione su chip (LVD) (seleziona interrupt e reset da 14 livelli) Controller DMA (Direct Memory Access)

• 2/4 canali

• Numero di clock durante il trasferimento tra SFR a 8/16 bit e RAM interna: moltiplicatore di 2 clock e divisore/accumulatore multiplo

• 16 bit × 16 bit = 32 bit (senza segno o con segno)

• 32 bit ÷ 32 bit = 32 bit (senza segno)

• 16 bit × 16 bit + 32 bit = 32 bit (senza segno o con segno)

Interfaccia seriale

• SPI semplificato (CSI Nota 1): da 2 a 8 canali

• UART/UART (bus LIN supportato): da 2 a 4 canali

• Comunicazione I2C/I2C semplificata: da 3 a 10 canali

Timer

• Timer a 16 bit: da 8 a 16 canali

• Timer intervallo a 12 bit: 1 canale

• Orologio in tempo reale: 1 canale (calendario per 99 anni, funzione sveglia e funzione di correzione dell'orologio)

• Watchdog timer: 1 canale (utilizzabile con l'oscillatore on-chip dedicato a bassa velocità) convertitore A/D

• Convertitore A/D con risoluzione 8/10 bit (VDD = da 1,6 a 5,5 V)

• Ingresso analogico: da 6 a 26 canali

• Tensione di riferimento interna (1,45 V) e temperatura

sensore Nota 2

porta I/O

• Porta I/O: da 16 a 120 (I/O a drain aperto N-ch [tensione di tenuta di 6 V]: da 0 a 4, I/O a drain aperto N-ch [tensione di tenuta VDD Nota 3/resistività EVDD

tensione Nota 4]: da 5 a 25)

• Può essere impostato su drain aperto N-ch, buffer di ingresso TTL e resistenza di pull-up su chip

• Interfaccia potenziale diversa: può connettersi a un dispositivo da 1,8/2,5/3 V

• Funzione di interruzione della chiave su chip

• Controller di uscita clock/uscita buzzer su chip

Altri

• Circuito di correzione BCD (decimale codificato in binario) su chip Note 1. Sebbene la funzione CSI sia generalmente chiamata SPI, in questo prodotto è chiamata anche CSI, quindi viene indicata come tale in questo manuale.

2. Può essere selezionato solo in modalità HS (principale ad alta velocità).

3. Prodotti da 20 a 52 pin

4. Prodotti da 64 a 128 pin
