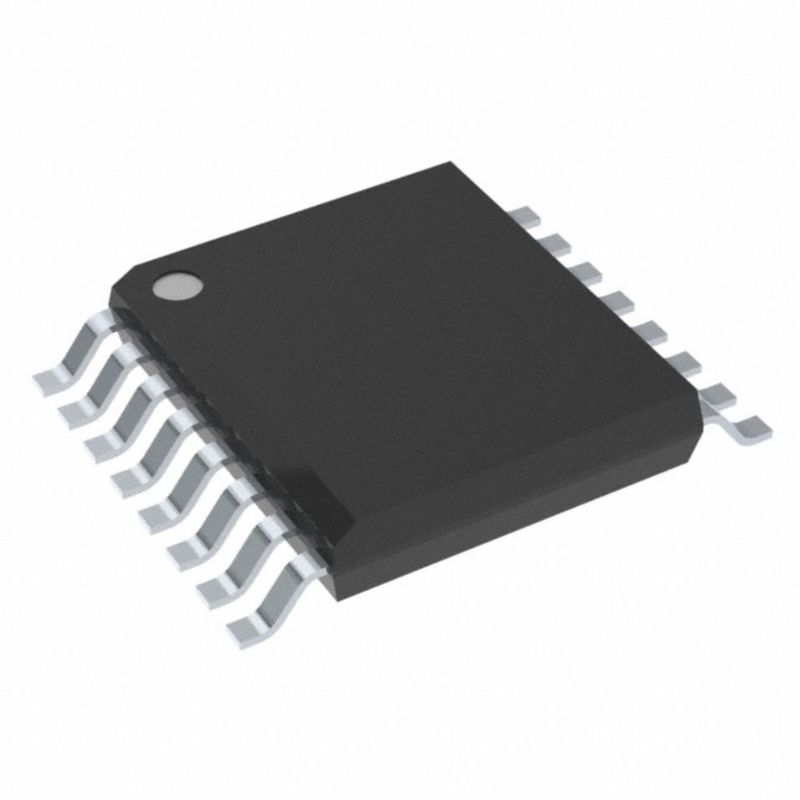

Gp senza fili 16ssop di iso 3000vrms 6ch di Dgtl del modulo di ISO7761FDBQR rf
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISO7761FDBQR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Distorsione di larghezza di impulso (massima): | 4.9ns | Tempo di aumento/caduta (tipo): | 1.1ns, 1.4ns |
|---|---|---|---|
| Tensione - rifornimento: | 2.25V ~ 5.5V | Temperatura di funzionamento: | -55°C ~ 125°C |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 16-SSOP (0,154", larghezza di 3.90mm) |
| Pacchetto del dispositivo del fornitore: | 16-SSOP | Numero del prodotto di base: | ISO7761 |
Descrizione di prodotto
Gp senza fili 16ssop di iso 3000vrms 6ch di Dgtl del modulo di ISO7761FDBQR rf
Manica per tutti gli usi 100Mbps 85kV/µs CMTI 16-SSOP (0,154", larghezza dell'isolatore 3000Vrms 6 di Digital di 3.90mm)
Specifiche di ISO7761FDBQR
| TIPO | DESCRIZIONE |
| Categoria | Isolatori |
| Isolatori di Digital | |
| Mfr | Texas Instruments |
| Serie | ISO776x |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tecnologia | Accoppiamento capacitivo |
| Tipo | Uso generale |
| Potere isolato | Nessun |
| Numero dei canali | 6 |
| Input - lato 1/Side 2 | un 日 di 5 月 1 |
| Tipo di Manica | Unidirezionale |
| Tensione - isolamento | 3000Vrms |
| Immunità transitoria di modo comune (min) | 85kV/µs |
| Tasso di dati | 100Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo) | 16ns, 16ns |
| Distorsione di larghezza di impulso (massima) | 4.9ns |
| Tempo di aumento/caduta (tipo) | 1.1ns, 1.4ns |
| Tensione - rifornimento | 2.25V ~ 5.5V |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 16-SSOP (0,154", larghezza di 3.90mm) |
| Pacchetto del dispositivo del fornitore | 16-SSOP |
| Numero del prodotto di base | ISO7761 |
Caratteristiche di ISO7761FDBQR
• Un tasso di 100 dati di Mbps
• Barriera robusta di isolamento:
– >100-Year ha proiettato la vita
– Valutazione di isolamento di fino a 5000 VRMS
– Fino a 12,8 chilovolt di capacità di impulso
– ±100 kV/μs CMTI tipico
• Ampia gamma del rifornimento: 2,25 V - 5,5 V
• 2.25-V alla traduzione del livello 5.5-V
• Opzioni di livello (ISO776x) e di minimo dell'uscita di difetto (ISO776xF)
• Ampia gamma di temperature: – 55°C a +125°C
• Basso consumo energetico, 1,4 mA tipico per canale a 1 Mbps
• Ritardo di propagazione basso: 11 NS tipici a 5 V
• Compatibilità elettromagnetica robusta (contabilità elettromagnetica):
– ESD a livello di sistema, EFT ed immunità dell'impulso
– protezione di scarico del contatto di IEC 61000-4-2 di ±8 chilovolt attraverso la barriera di isolamento
– Emissioni basse
• Opzioni di SSOP e) DW-16 (ampie-SOIC (DBQ-16) del pacchetto
• Versione automobilistica disponibile: ISO776x-Q1
• Certificazioni relative alla sicurezza:
– Isolamento rinforzato per VDE di BACCANO V V 0884-11:2017-01
– Programma di riconoscimento della componente dell'UL 1577
– Certificazione di CSA per IEC 60950-1, IEC 62368-1 ed IEC 60601-1
– Certificazione di CQC per GB4943.1-2011
– Certificazione di TUV secondo en 60950-1 ed en 61010-1
Applicazioni di ISO7761FDBQR
• Automazione industriale
• Controllo motorio
• Alimentazioni elettriche
• Invertitori solari
• Attrezzatura medica
Classificazioni dell'esportazione & ambientali di ISO7761FDBQR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
