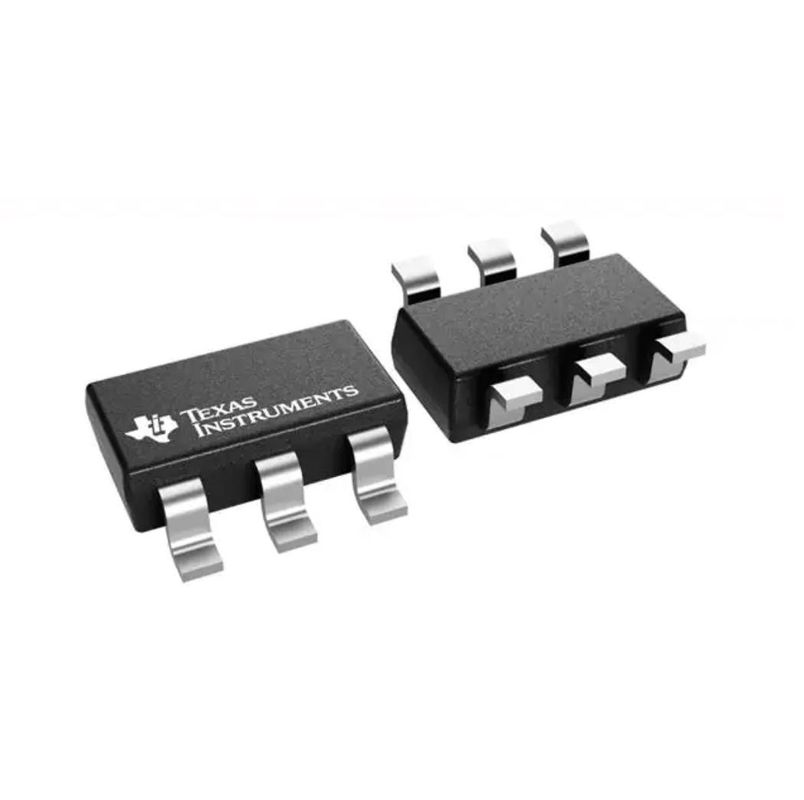

296-46237-6-ND degli incavi CI Reg Buck Adj 3a Tsot23-6 della immersione CI di TPS54302DDCR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS54302DDCR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Corrente - uscita: | 3A | Frequenza - commutazione: | 400 kHz |
|---|---|---|---|
| Raddrizzatore sincrono: | Sì | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | SOT-23-6 sottile, TSOT-23-6 |
| Pacchetto del dispositivo del fornitore: | SOT-23-THIN | Numero del prodotto di base: | TPS54302 |
Descrizione di prodotto
296-46237-6-ND degli incavi CI Reg Buck Adj 3a Tsot23-6 della immersione CI di TPS54302DDCR
Uscita regolabile 0.596V 1 3A SOT-23-6 sottile, TSOT-23-6 del positivo di Buck Switching Regulator IC
Specifiche di TPS54302DDCR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Scendere |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro |
| Tipo dell'uscita | Regolabile |
| Numero delle uscite | 1 |
| Tensione - introdotta (min) | 4.5V |
| Tensione - introdotta (massimo) | 28V |
| Tensione - uscita (min/riparato) | 0.596V |
| Tensione - uscita (massima) | 28V |
| Corrente - uscita | 3A |
| Frequenza - commutazione | 400kHz |
| Raddrizzatore sincrono | Sì |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | SOT-23-6 sottile, TSOT-23-6 |
| Pacchetto del dispositivo del fornitore | SOT-23-THIN |
| Numero del prodotto di base | TPS54302 |
Caratteristiche di TPS54302DDCR
• 4.5-V all'ampia gamma di tensione in ingresso 28-V
• Integrato 85 mΩ e 40 MOSFETs del mΩ per 3-A, continui la corrente d'uscita
• Un arresto basso di 2 μA, una corrente tranquilla di 45 μA
• Un inizio morbido interno di 5 spettrografie di massa
• Frequenza di commutazione fissa 400-kHz
• Spettro di diffusione di frequenza per ridurre EMI
• Salto eco--mode™ avanzato di impulso
• Controllo di punta di corrente-modo
• Compensazione interna del ciclo
• Protezione di sovracorrente per entrambi i MOSFETs con protezione di modo del singhiozzo
• Protezione contro le sovratensioni
• Arresto termico
• SOT-23 (6) pacchetto
Applicazioni di TPS54302DDCR
• 12-V, 24-V ha distribuito il rifornimento del elettrico bus
• Applicazione di industria
– Elettrodomestici bianchi
• Applicazione del consumatore
– Audio
– STB, DTV
– Stampante
Classificazioni dell'esportazione & ambientali di TPS54302DDCR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
