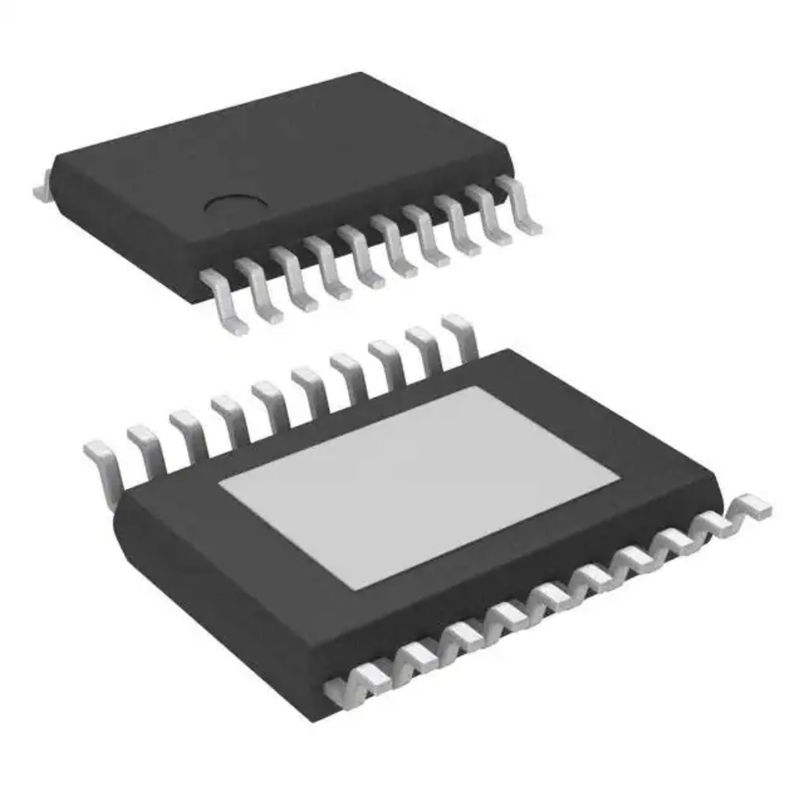

296-26994-1-ND degli incavi CI Reg Buck Adj 3a 20htssop della immersione CI di TPS54380PWPR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS54380PWPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tensione - uscita (min/riparato): | 0,891 V | Tensione - uscita (massima): | 5.4V |
|---|---|---|---|
| Corrente - uscita: | 3A | Frequenza - commutazione: | 350 kHz |
| Raddrizzatore sincrono: | Sì | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 20-PowerTSSOP (0,173", larghezza di 4.40mm) |
Descrizione di prodotto
296-26994-1-ND degli incavi CI Reg Buck Adj 3a 20htssop della immersione CI di TPS54380PWPR
Uscita regolabile 0.891V 1 3A 20-PowerTSSOP (0,173", larghezza del positivo di Buck Switching Regulator IC di 4.40mm)
Specifiche di TPS54380PWPR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | SWIFT™ |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Scendere |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro |
| Tipo dell'uscita | Regolabile |
| Numero delle uscite | 1 |
| Tensione - introdotta (min) | 3V |
| Tensione - introdotta (massimo) | 6V |
| Tensione - uscita (min/riparato) | 0.891V |
| Tensione - uscita (massima) | 5.4V |
| Corrente - uscita | 3A |
| Frequenza - commutazione | 350kHz |
| Raddrizzatore sincrono | Sì |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 20-PowerTSSOP (0,173", larghezza di 4.40mm) |
| Pacchetto del dispositivo del fornitore | 20-HTSSOP |
| Numero del prodotto di base | TPS54380 |
Caratteristiche di TPS54380PWPR
? Ciclo iniziale/giù l'inseguimento per ordinare
? un MOSFET di 60 mΩ commuta per alta efficienza alla fonte dell'uscita 3-A o alla corrente continua del lavandino
? Ampia frequenza di PWM: Riparato 350 chilocicli o 280 chilocicli regolabili - 700 chilocicli
? Alimenti buon e permetta a
? Carico protettivo dal limite di picco di corrente e dall'arresto termico
? La soluzione integrata riduce le APPLICAZIONI di area del bordo e di conteggio componente
? Centrali elettriche distribuite a bassa tensione e ad alta densità
? Punto del regolamento del carico per il rendimento elevato DSPs, FPGAs, ASICs e microprocessori richiedenti ordinamento
? Infrastruttura della banda larga, della rete e di comunicazioni ottiche
Applicazioni di TPS54380PWPR
Il TPS54380 è disponibile in un pacchetto termicamente migliorato del di 20-pin TSSOP (PWP) PowerPAD, che elimina i dissipatori di calore ingombranti. Il TI fornisce i moduli di valutazione ed il software tool del progettista del di SWIFT per aiutare rapidamente nel raggiungimento delle progettazioni ad alto rendimento dell'alimentazione elettrica per incontrare i cicli di sviluppo aggressivi dell'attrezzatura.
Classificazioni dell'esportazione & ambientali di TPS54380PWPR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
