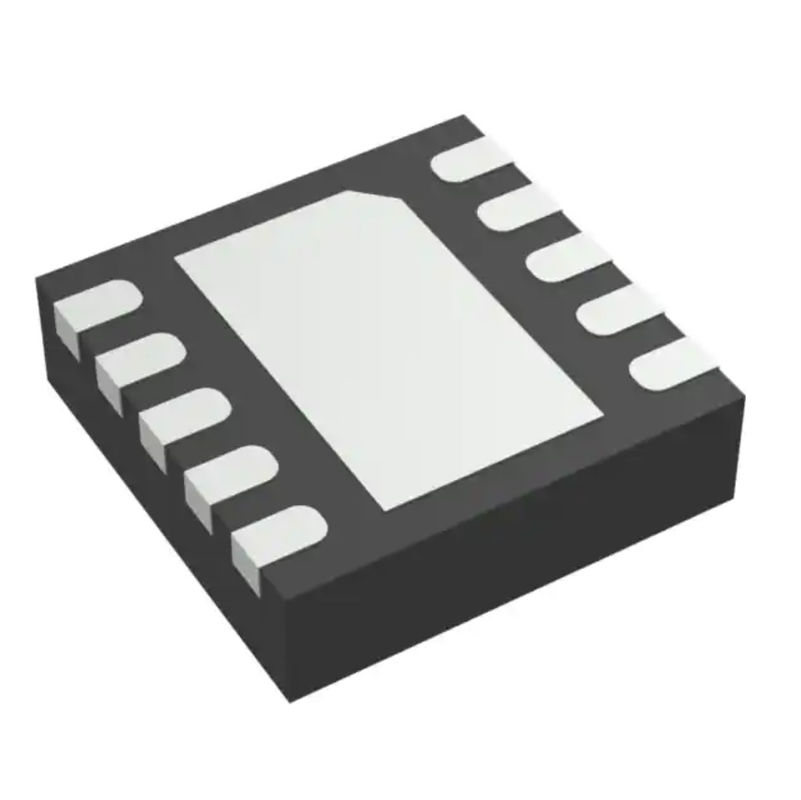

TPS57040QDRCRQ1 Dip Ic Prese Ic Reg Buck Adj 500ma 10vson
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS57040QDRCRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Corrente - uscita: | 500mA | Frequenza - commutazione: | 100kHz ~ 2.5MHz |
|---|---|---|---|
| Raddrizzatore sincrono: | Nessun | Temperatura di funzionamento: | -40°C ~ 150°C (TJ) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 10-VFDFN ha esposto il cuscinetto |
| Pacchetto del dispositivo del fornitore: | 10-VSON (3x3) | Numero del prodotto di base: | TPS57040 |
Descrizione di prodotto
TPS57040QDRCRQ1 Dip Ic Prese Ic Reg Buck Adj 500ma 10vson
Buck Regolatore a commutazione IC Positivo Regolabile 0,8V 1 uscita 500mA 10-VFDFN Piazzola esposta
Specifiche di TPS57040QDRCRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | Automotive, AEC-Q100, SWIFT™, Eco-Mode™ |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | secchio |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 3,5 V |
| Tensione - Ingresso (max) | 42V |
| Tensione - Uscita (Min/Fisso) | 0,8 V |
| Tensione - Uscita (max) | 39V |
| Corrente - Uscita | 500 mA |
| Frequenza - Commutazione | 100 kHz ~ 2,5 MHz |
| Raddrizzatore sincrono | NO |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 10-VFDFN Piazzola esposta |
| Pacchetto dispositivo fornitore | 10 VSON (3x3) |
| Numero del prodotto di base | TPS57040 |
Caratteristiche diTPS57040QDRCRQ1
• Qualificato per applicazioni automobilistiche
• Qualificazione AEC-Q100 con i seguenti risultati
– Grado di temperatura del dispositivo 1: da –40°C a 125°C Intervallo di temperatura operativa ambiente
– Dispositivo HBM Classificazione ESD Livello 2
– Dispositivo CDM Classificazione ESD Livello C4B
• Intervallo di tensione di ingresso da 3,5 V a 42 V
• MOSFET lato alto da 200 mΩ
• Elevata efficienza a carichi leggeri con uno schema di controllo Pulse Skipping Eco-mode™
• Corrente di riposo operativa di 116 μA
• Corrente di spegnimento 1,5 μA
• Frequenza di commutazione da 100 kHz a 2,5 MHz
• Sincronizza con l'orologio esterno
• Avvio lento/Sequenza regolabile
• Sottotensione e sovratensione Power-good
Produzione
• Tensione di blocco sottotensione regolabile e
Isteresi
• Riferimento tensione interna 0,8 V
• Supportato dallo strumento software SwitcherPro™ NUMERO DI PARTE DIMENSIONE DEL CORPO DELLA CONFEZIONE (NOM) (http://focus.ti.com/docs/toolsw/folders/print/s
ApplicazioniDiTPS57040QDRCRQ1
• Sistemi di alimentazione per autoveicoli a 12 V Schema semplificato • Elettronica per la carrozzeria dell'autoveicolo
• Sicurezza passiva: sistema frenante e airbag
• Sistemi industriali a bassa potenza da 12 V e 24 V
• Accessori auto aftermarket: video, GPS, intrattenimento
Classificazioni ambientali e di esportazione diTPS57040QDRCRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
