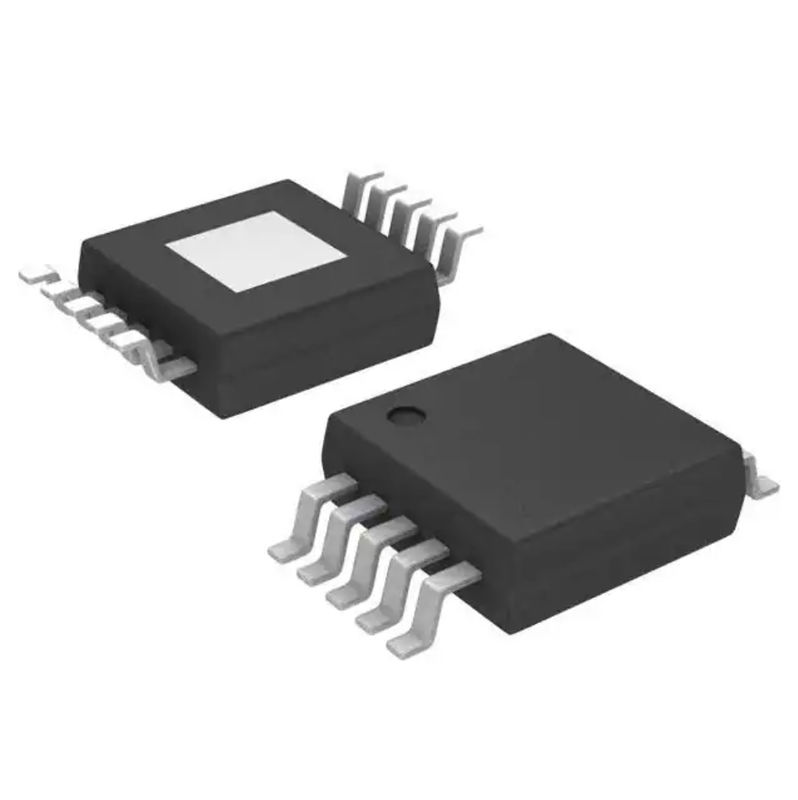

TPS57140QDGQRQ1 incavi CI Reg Buck Adj 1.5a 10msop della immersione CI
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS57140QDGQRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Corrente - uscita: | 1.5A | Frequenza - commutazione: | 100kHz ~ 2.5MHz |
|---|---|---|---|
| Raddrizzatore sincrono: | Nessun | Temperatura di funzionamento: | -40°C ~ 150°C (TJ) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 10-PowerTFSOP, 10-MSOP (0,118", larghezza di 3.00mm) |
| Pacchetto del dispositivo del fornitore: | 10-HVSSOP | Numero del prodotto di base: | TPS57140 |
Descrizione di prodotto
TPS57140QDGQRQ1 incavi CI Reg Buck Adj 1.5a 10msop della immersione CI
Il positivo 0.8V regolabile 1 di Buck Switching Regulator IC ha prodotto 1.5A 10-PowerTFSOP, 10-MSOP (0,118", larghezza di 3.00mm)
Specifiche di TPS57140QDGQRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | Automobilistico, AEC-Q100, SWIFT™, eco--Mode™ |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Scendere |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro |
| Tipo dell'uscita | Regolabile |
| Numero delle uscite | 1 |
| Tensione - introdotta (min) | 3.5V |
| Tensione - introdotta (massimo) | 42V |
| Tensione - uscita (min/riparato) | 0.8V |
| Tensione - uscita (massima) | 39V |
| Corrente - uscita | 1.5A |
| Frequenza - commutazione | 100kHz ~ 2.5MHz |
| Raddrizzatore sincrono | Nessun |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 10-PowerTFSOP, 10-MSOP (0,118", larghezza di 3.00mm) |
| Pacchetto del dispositivo del fornitore | 10-HVSSOP |
| Numero del prodotto di base | TPS57140 |
Caratteristiche di TPS57140QDGQRQ1
• Qualificato per AutomotiveApplications
• AEC-Q100 si è qualificato con i seguenti risultati:
– Grado 1 di temperatura del dispositivo: – 40°C a +125°C
– Livello 2 di classificazione di HBM ESD del dispositivo
– Livello C4B di classificazione del dispositivo CDM ESD
• 3.5-V a 42-V la gamma di tensione in ingresso
• un MOSFET lato alto di 200 mΩ
• Alta efficienza a LightLoads con lo schema di controllo eco--mode™ di PulseSkipping
• μA 116 che aziona corrente tranquilla
• corrente di arresto di 1,5 μA
• 100-kHz a frequenza di commutazione 2.5-MHz
• Sincronizza a ExternalClock
• Inizio ed ordinamento lenti regolabili
• Elettrico buona uscita di sovratensione e di Undervoltage
• Tensione ed isteresi regolabili di serrata di Undervoltage
• riferimento interno di tensione 0.8-V
• Di sostegno dal software tool del ™ di SwitcherPro (www.ti.com/tool/switcherpro)
Applicazioni di TPS57140QDGQRQ1
• sistemi a bassa potenza commerciali di 24-V e di 12-V Industrialand
• Infotainment automobilistico, unità capa, navigazione dell'esposizione, audio e mazzi
• Applicazioni della carrozzeria per autoveicolo, HVAC, carico senza fili
• Sistema avanzato di Driver-assistenza (ADAS), modulo retrovisore della macchina fotografica, radar dell'angolo morto
• Sistemi industriali di corrente continua
Classificazioni dell'esportazione & ambientali di TPS57140QDGQRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
