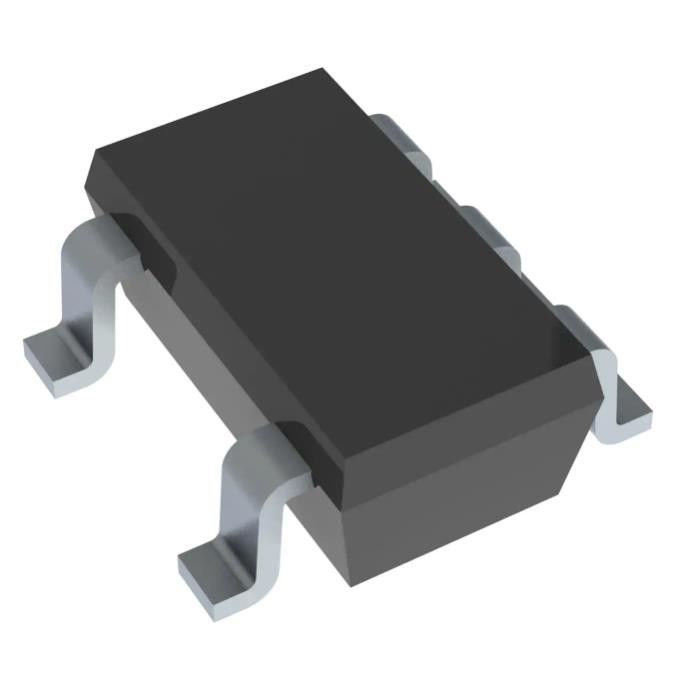

TPS60402QDBVRQ1 Dip Ic Prese Ic Reg Pompa di carica Inv 60ma Sot23
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS60402QDBVRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Corrente - uscita: | 60MA | Frequenza - commutazione: | 50kHz |
|---|---|---|---|
| Raddrizzatore sincrono: | Nessun | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | SC-74A, SOT-753 |
| Pacchetto del dispositivo del fornitore: | SOT-23-5 | Numero del prodotto di base: | TPS60402 |
Descrizione di prodotto
TPS60402QDBVRQ1 Dip Ic Prese Ic Reg Pompa di carica Inv 60ma Sot23
Pompa di carica Regolatore a commutazione IC Positivo o negativo Fisso -Vin, 2Vin, Vin/2 1 Uscita 60mA SC-74A, SOT-753
Specifiche di TPS60402QDBVRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Raziometrico |
| Configurazione dell'uscita | Positivo o negativo |
| Topologia | Pompa di carico |
| Tipo di uscita | Fisso |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 1,8 V |
| Tensione - Ingresso (max) | 5,25 V |
| Tensione - Uscita (Min/Fisso) | -Vin, 2Vin, Vin/2 |
| Tensione - Uscita (max) | - |
| Corrente - Uscita | 60mA |
| Frequenza - Commutazione | 50 kHz |
| Raddrizzatore sincrono | NO |
| temperatura di esercizio | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | SC-74A, SOT-753 |
| Pacchetto dispositivo fornitore | SOT-23-5 |
| Numero del prodotto di base | TPS60402 |
Caratteristiche diTPS60402QDBVRQ1
• Qualificato perApplicazioni automobilistiche
• Guida al test AEC-Q100Con quanto segueRisultati:
– Temperatura del dispositivoGrado 1: da –40°C a+125°C ambiente operativoTemperaturaAllineare
– Dispositivo HBM ESDClassificazione Livello 2
– Dispositivo CDM ESDClassificazione Livello C6
• Inverte l'alimentazione in ingressoVoltaggio
• Uscita fino a 60 mAAttuale
• Solo tre piccoli da 1 µFCondensatori ceramiciNecessario
• Intervallo di tensione in ingresso daDa 1,8 V a 5,25 V
• Modalità PowerSave perEfficienza migliorata a bassaCorrenti di uscita (TPS60400-Q1)
• Corrente di riposo del dispositivoTipico: 100 µA
• Attivo integratoDiodo Schottky per Start-Su dentroCarico
• Piccolo SOT23 a 5 pinPacchetto
• Modulo di valutazioneDisponibile: TPS60400EVM-178
ApplicazioniDiTPS60402QDBVRQ1
• Infotainment automobilistico
• Gruppo automobilistico
• Display LCD
• Tensioni di alimentazione negative
Classificazioni ambientali e di esportazione diTPS60400DBVR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
