TMS320DM6437ZWT6 CI presa DIP 600 MHz 240 kB 296-26852-5-ND
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TMS320DM6437ZWT6 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Frequenza di clock: | 600MHz | Memoria non volatile: | ROM (64kB) |
|---|---|---|---|
| Su chip RAM: | 240KB | Tensione - ingresso/uscita: | 1.8V, 3.3V |
| Tensione - il centro: | 1.05V, 1.20V | Temperatura di funzionamento: | 0°C ~ 90°C (TJ) |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 361-LFBGA |
| Evidenziare: | TMS320DM6437ZWT6,600MHz CI con presa DIP,CI con presa DIP 240kB |
||
Descrizione di prodotto
TMS320DM6437ZWT6 Dip Ic Zoccoli Tms320dm6437zwt6 296-26852-5-Nd

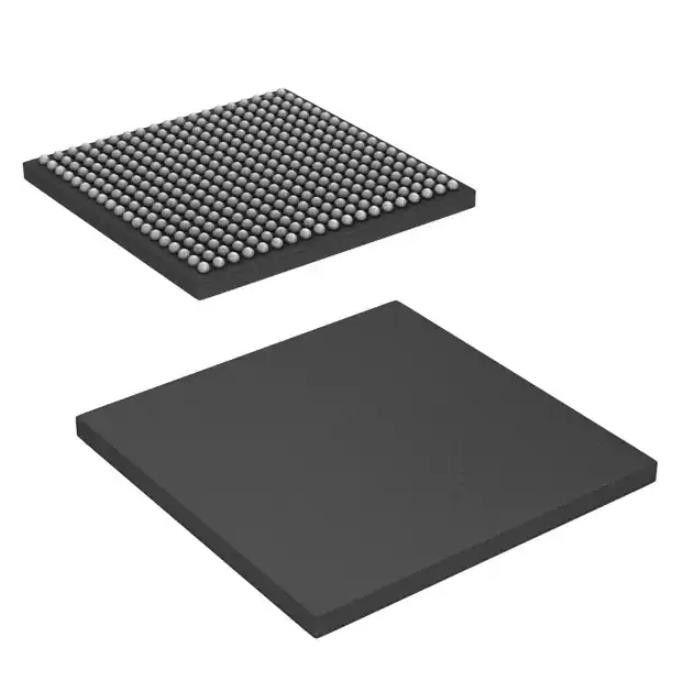

IC DGTL PROCESSORE MEDIA 361-BGA
Specifiche di TMS320DM6437ZWT6
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incorporato | |
| DSP (processori di segnali digitali) | |
| Mfr | Strumenti texani |
| Serie | TMS320DM643x, Da Vinci™ |
| Pacchetto | Vassoio |
| Stato del prodotto | Non per nuovi design |
| Tipo | Punto fisso |
| Interfaccia | HPI, I²C, McASP, McBSP, PCI, UART, 10/100 Ethernet MAC |
| Frequenza di clock | 600 Mhz |
| Memoria non volatile | ROM (64kB) |
| RAM su chip | 240KB |
| Tensione - I/O | 1,8 V, 3,3 V |
| Tensione - Nucleo | 1,05V, 1,20V |
| temperatura di esercizio | 0°C ~ 90°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 361-LFGBA |
| Pacchetto dispositivo fornitore | 361-NFGA (16x16) |
| Numero del prodotto di base | TMS320 |
Caratteristiche diTMS320DM6437ZWT6
• Processore multimediale digitale ad alte prestazioni (DM6437)
– 2.5-, 2.-, 1.67-, 1.51-, 1.43-ns Tempo ciclo istruzione
– Frequenza di clock C64x+™ 400, 500, 600, 660, 700 MHz
– Otto istruzioni/ciclo C64x+ a 32 bit
– 3200, 4000, 4800, 5280, 5600 MIPS
– Completamente compatibile con il software con C64x
– Commerciale e automobilistico (suffisso Q o S)
gradi
– Dispositivo a basso consumo (suffisso L)
• VelociTI.2™ Estensioni di VelociTI™
Parola di istruzione molto lunga avanzata (VLIW)
Nucleo DSP TMS320C64x+™
– Otto unità funzionali altamente indipendenti con estensioni VelociTI.2:
• Sei ALU (32/40 bit), ciascuna supportata
Singolo a 32 bit, doppio a 16 bit o quadruplo a 8 bit
Aritmetica per ciclo di clock
• Due moltiplicatori supportano quattro moltiplicazioni 16 x 16 bit (risultati a 32 bit) per ciclo di clock o otto moltiplicazioni 8 x 8 bit (risultati a 16 bit) per ciclo di clock
– Architettura Load-Store con non allineato
Supporto
– 64 registri per uso generico a 32 bit
– L'imballaggio delle istruzioni riduce le dimensioni del codice
– Tutte le istruzioni Condizionali
– Ulteriori miglioramenti C64x+™
• Funzionamento in modalità protetta
• Supporto delle eccezioni per il rilevamento degli errori e il reindirizzamento dei programmi
• Supporto hardware per il funzionamento del modulo Auto-Focus Modulo Loop
• Caratteristiche del set di istruzioni C64x+
– Indirizzabile a byte (dati a 8/16/32/64 bit)
– Protezione da overflow a 8 bit
– Estrazione di campi di bit, impostazione, cancellazione
– Normalizzazione, saturazione, conteggio dei bit
– VelociTI.2 Maggiore ortogonalità
– Estensioni C64x+
• Istruzioni compatte a 16 bit
• Istruzioni aggiuntive per il supporto
Moltiplicazioni complesse
• Architettura di memoria C64x+ L1/L2
ApplicazioniDiTMS320DM6437ZWT6
I DSP TMS320C64x+™ (incluso il dispositivo TMS320DM6437) sono la generazione di DSP a virgola fissa dalle prestazioni più elevate nella piattaforma DSP TMS320C6000™.Il dispositivo DM6437 si basa sull'architettura avanzata VelociTI™ di terza generazione ad alte prestazioni (VLIW) sviluppata da Texas Instruments (TI), che rende questi DSP una scelta eccellente per le applicazioni multimediali digitali.I dispositivi C64x+™ sono compatibili con il codice verso l'alto rispetto ai dispositivi precedenti che fanno parte della piattaforma C6000™ DSP.I DSP C64x™ supportano funzionalità aggiuntive e dispongono di un set di istruzioni ampliato rispetto ai dispositivi precedenti.
Classificazioni ambientali e di esportazione diTMS320DM6437ZWT6
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
