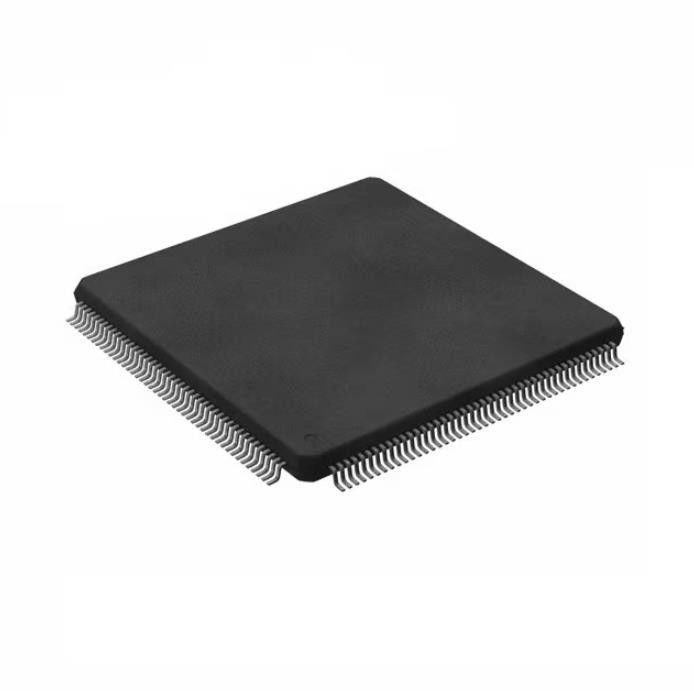

Incavi CI Mcu 32bit 256kb 176lqfp istantaneo della immersione CI di TMS320F2812PGFA
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TMS320F2812PGFA |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| RAM Size: | 18K x 16 | Tensione - rifornimento (Vcc/Vdd): | 1.81V ~ 2V |
|---|---|---|---|
| Convertitori di dati: | A/D 16x12b | Tipo dell'oscillatore: | Interno |
| Temperatura di funzionamento: | -40°C ~ 85°C (TUM) | Montaggio del tipo: | Supporto di superficie |
| Pacchetto/caso: | 176-LQFP | Pacchetto del dispositivo del fornitore: | 176-LQFP (24x24) |
Descrizione di prodotto
Incavi CI Mcu 32bit 256kb 176lqfp istantaneo della immersione CI di TMS320F2812PGFA
C28x automobilistico, AEC-Q100, FLASH a punto fisso 176-LQFP (24x24) del Unico centro 150MHz 256KB (128K x 16) di 32 bit di IC del microcontroller di C2000™ C28x
Specifiche di TMS320F2812PGFA
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Texas Instruments |
| Serie | Automobilistico, AEC-Q100, punto fisso di C2000™ C28x |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Non verificato |
| Unità di elaborazione del centro | C28x |
| Capacità di memoria | il Unico centro di 32 bit |
| Velocità | 150MHz |
| Connettività | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Unità periferiche | DMA, POR, PWM, WDT |
| Numero di ingresso/uscita | 56 |
| Capacità di memoria di programma | 256KB (128K x 16) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | - |
| RAM Size | 18K x 16 |
| Tensione - rifornimento (Vcc/Vdd) | 1.81V ~ 2V |
| Convertitori di dati | A/D 16x12b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 85°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 176-LQFP |
| Pacchetto del dispositivo del fornitore | 176-LQFP (24x24) |
| Numero del prodotto di base | TMS320 |
Caratteristiche di TMS320F2812PGFA
• Tecnologia CMOS statica ad alto rendimento
– 150 megahertz (tempo di ciclo 6.67-ns)
– A bassa potenza (il centro 1.8-V a 135 megahertz,
il centro 1.9-V a progettazione dell'ingresso/uscita 150 megahertz, 3.3-V)
• Supporto di ricerca di frontiera di JTAG (1)
• CPU ad alto rendimento di 32 bit (TMS320C28x™)
– 16 x 16 e 32 x 32 MAC Operations
– MACKINTOSH doppio 16 x 16
– Architettura del bus di Harvard
– Operazioni atomiche
– Risposta ed elaborazione veloci di interruzione
– Modello di programmazione unificato di memoria
– portata di indirizzo di 4M Linear Program /Data
– Codice-efficiente (in C/C++ ed Assemblea)
– Codice sorgente dell'unità di elaborazione di TMS320F24x/IF240x
Compatibile
• Memoria del Su chip
– Dispositivi istantanei: Fino al flash 16 di 128K x
(Quattro 8K 16K x di x 16 e sei 16 settori)
– ROM Devices: Fino alla ROM 16 di 128K x
– 1K x una ROM di 16 OTP
– L0 e L1: 2 blocchi di 4K x 16 ciascuno singolo?
Access RAM (SARAM)
– H0: 1 blocco di 8K x 16 SARAM
– M0 e M1: 2 blocchi di 1K x 16 ciascuno
SARAM
• ROM dello stivale (4K x 16)
– Con i modi dello stivale del software
– Tabelle standard di per la matematica
• Interfaccia esterna (2812)
– Più della memoria totale 1M x 16
– Stati di attesa programmabili
– Sincronizzazione lettura /scrittura programmabile dello stroboscopio
– Tre individuo Chip Selects
• Endianness: Poco Endian
Applicazioni di TMS320F2812PGFA
• Fino a 56 perni per tutti gli usi dell'ingresso/uscita (GPIO)
• Caratteristiche avanzate di emulazione
– Funzioni di punto di rottura e di analisi
– Il tempo reale mette a punto tramite hardware
• Gli strumenti di sviluppo includono
– Compilatore/assemblatore/linker dell'ANSI C/C++
– Ido del ™ di Studio del compositore di codice
– DSP/BIOS™
– Regolatori di ricerca di JTAG (1)
• Modi e risparmi di energia a bassa potenza
– IN OZIO, STANDBY, i modi di FERMATA hanno sostenuto
– Disattivi i diversi orologi periferici
Classificazioni dell'esportazione & ambientali di TMS320F2812PGFA
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
