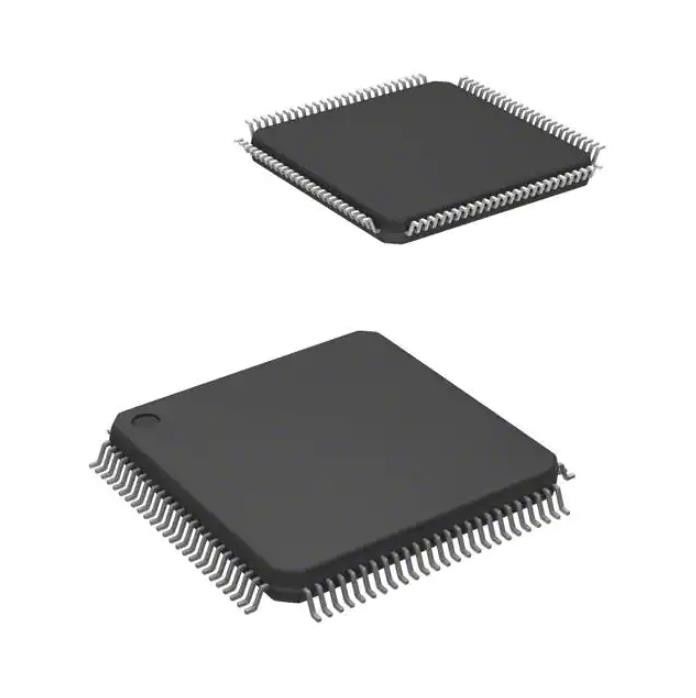

Incavi CI Mcu 16bit 64kb 100lqfp istantaneo della immersione CI di TMS320LF2406APZS
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TMS320LF2406APZS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Pacchetto: | Vassoio | Stato del prodotto: | Attivo |
|---|---|---|---|
| Digi-chiave programmabile: | Verificato | Unità di elaborazione del centro: | C2xx DSP |
| Capacità di memoria: | 16 bit | Velocità: | 40MHz |
| Unità periferiche: | CANbus, SCI, SPI, UART/USART | Pacchetto Tray Product Status Digi-chiave attiva programmabile Unità di elaborazione verificata del : | POR, PWM, WDT |
Descrizione di prodotto
Incavi CI Mcu 16bit 64kb 100lqfp istantaneo della immersione CI di TMS320LF2406APZS
FLASH 100-LQFP (14x14) di 16 bit 40MHz 64KB (32K x 16) di IC del microcontroller di 16 bit di C2xx DSP C2000™ C24x
Specifiche di TMS320IF2406APZS
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Incastonato | |
| Microcontroller | |
| Mfr | Texas Instruments |
| Serie | 16 bit di C2000™ C24x |
| Pacchetto | Vassoio |
| Stato del prodotto | Attivo |
| Digi-chiave programmabile | Verificato |
| Unità di elaborazione del centro | C2xx DSP |
| Capacità di memoria | 16 bit |
| Velocità | 40MHz |
| Connettività | CANbus, SCI, SPI, UART/USART |
| Unità periferiche | POR, PWM, WDT |
| Numero di ingresso/uscita | 41 |
| Capacità di memoria di programma | 64KB (32K x 16) |
| Tipo di memoria di programma | FLASH |
| Dimensione di EEPROM | - |
| RAM Size | 5K x 8 |
| Tensione - rifornimento (Vcc/Vdd) | 3V ~ 3.6V |
| Convertitori di dati | A/D 16x10b |
| Tipo dell'oscillatore | Interno |
| Temperatura di funzionamento | -40°C ~ 125°C (TUM) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 100-LQFP |
| Pacchetto del dispositivo del fornitore | 100-LQFP (14x14) |
| Numero del prodotto di base | TMS320 |
Caratteristiche di TMS320IF2406APZS
• Tecnologia CMOS statica ad alto rendimento
tempo di ciclo di istruzione del − 25 NS (40 megahertz)
Prestazione del − 40-MIPS
Progettazione a bassa potenza 3.3-V del −
• Sulla base del centro del CPU di TMS320C2xx DSP
− Codice-compatibile con F243/F241/C242
Insieme e modulo delle istruzioni del − compatibili con F240
• Opzioni della ROM e) SE (istantanee (LC) del dispositivo
− LF240xA: LF2407A, LF2406A, LF2403A, LF2402A
− LC240xA: LC2406A, LC2404A, LC2403A, LC2402A
? Memoria del Su chip
Il − fino a 32K esprime x 16 bit di EEPROM istantaneo (4 settori) o della ROM
Caratteristica programmabile «di Codice-sicurezza» del − per il Su chip Flash/ROM
Il − fino a 2.5K esprime x 16 bit dei dati/programma RAM
parole del − 544 di Doppio-Access RAM
− fino alle parole 2K di Unico Access RAM
• ROM dello stivale (dispositivi di LF240xA)
Bootloader del − SCI/SPI
• Fino a due moduli del Evento-responsabile (EV) (EVA e EVB), ciascuno include:
Temporizzatori per tutti gli usi di 16 bit del − due
Canali di modulazione di Impulso-larghezza di 16 bit del − otto (PWM) che permettono a:
Controllo trifase dell'invertitore del −
Centro del − o Bordo-allineamento dei canali di PWM
Arresto di Manica di emergenza PWM del − con il Pin esterno di PDPINTx
Il − Deadband programmabile (Deadtime) impedisce Tiro-attraverso gli errori
Unità di bloccaggio del − tre per la Del tempo timbratura degli eventi esterni
Qualificatore introdotto − per i perni Select
Circuiti dell'interfaccia del codificatore di posizione del Su chip del −
− sincronizzato Un--'alla conversione
Il − ha progettato per induzione di CA, BLDC, riluttanza commutata e controllo motorio passo passo
− applicabile per controllo multiplo del convertitore e/o del motore
Applicazioni di TMS320IF2406APZS
• Opzioni del pacchetto
− 144-Pin LQFP PGE (LF2407A)
− 100-Pin LQFP PZ (2406A, LC2404A)
− 64-Pin TQFP PAG (LF2403A, LC2403A, LC2402A)
PAGINA del − 64-Pin QFP (2402A)
• Opzioni estese di temperatura (A e S)
− A: − 40°C a 85°C
− S: − 40°C a 125°C
Classificazioni dell'esportazione & ambientali di TMS320IF2406APZS
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
