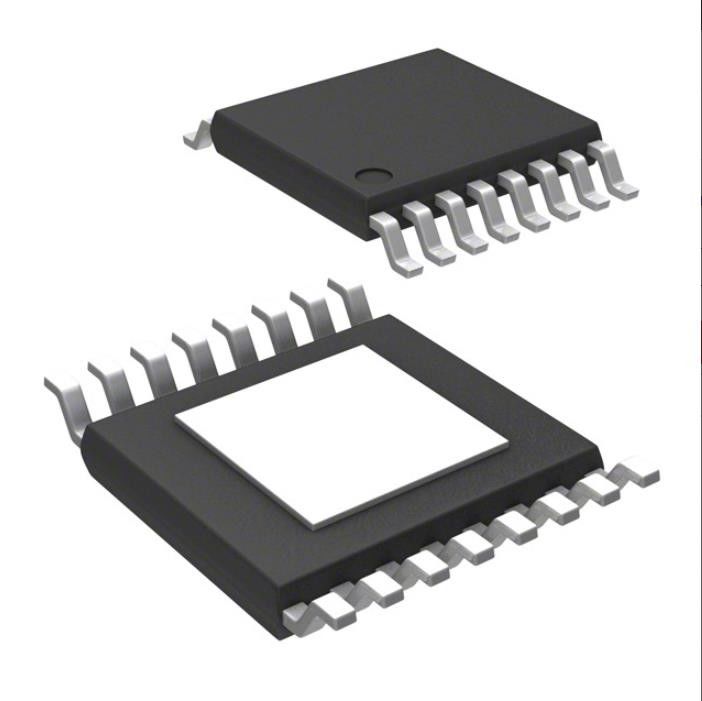

TPS1HB08BQPWPRQ1 Dip 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS1HB08BQPWPRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo del commutatore: | Uso generale |
|---|---|---|---|
| Numero delle uscite: | 1 | Rapporto - introdotto: Uscita: | 1:01 |
| Configurazione di uscita: | Alto lato | Tipo dell'uscita: | N-Manica |
| Corrente - uscita (massima): | 3V ~ 28V | Stato del prodotto Tipo attivo del commutatore Numero per tutti gli usi delle uscite 1 rapporto - in: | 70A |
Descrizione di prodotto
TPS1HB08BQPWPRQ1 Dip 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
Interruttore di alimentazione/Driver 1:1 N-Channel 70A 16-HTSSOP
Specifiche di TPS1HB08BQPWPRQ1
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Interruttori di distribuzione dell'alimentazione, driver di carico | |
| Mfr | Strumenti texani |
| Serie | Settore automobilistico, AEC-Q100 |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 1 |
| Rapporto - Ingresso:Uscita | 1:1 |
| Configurazione dell'uscita | Il lato superiore |
| Tipo di uscita | Canale N |
| Interfaccia | - |
| Tensione - Carico | - |
| Tensione - Alimentazione (Vcc/Vdd) | 3V ~ 28V |
| Corrente - Uscita (Max) | 70A |
| Rds On (tipico) | 8mOhm |
| Tipo di ingresso | - |
| Caratteristiche | - |
| Protezione dai guasti | Limitazione di corrente (regolabile), sovracorrente, sovratemperatura, corrente inversa, UVLO |
| temperatura di esercizio | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Pacchetto dispositivo fornitore | 16-HTSSOP |
| Confezione/caso | 16-PowerTSSOP (0,173", 4,40 mm di larghezza) |
| Numero del prodotto di base | TPS1HB08 |
Caratteristiche diTPS1HB08BQPWPRQ1
• Qualificazione AEC-Q100 per applicazioni automobilistiche
– Grado di temperatura 1: da –40°C a 125°C
– Classificazione dispositivo HBM ESD livello 2
– Livello di classificazione CDM ESD del dispositivo C4B
– Resiste allo scarico del carico a 40 V
• Capacità di sicurezza funzionale
– Documentazione disponibile per aiutare la progettazione del sistema di sicurezza funzionale
• Switch smart high-side a canale singolo con 8 mΩ RON (TJ 25°C)
• Migliora l'affidabilità a livello di sistema grazie alla limitazione di corrente regolabile
– Setpoint limite di corrente da 6,4 A a 70 A
– Versione F: 94 A fisso ILIM
• Robusta protezione dell'uscita integrata:
– Protezione termica integrata
– Protezione da cortocircuito verso massa e batteria
– Protezione contro gli eventi di inversione della batteria inclusa l'accensione automatica del FET con tensione inversa
– Spegnimento automatico in caso di perdita di batteria e messa a terra
– Morsetto di uscita integrato per smagnetizzare i carichi induttivi
– Gestione dei guasti configurabile
• L'uscita di rilevamento analogico può essere configurata per misurare con precisione:
– Corrente di carico
– Temperatura del dispositivo
• Fornisce indicazione di guasto tramite pin SNS o pin FLT
– Rilevamento di carico aperto e cortocircuito verso batteria
ApplicazioniDiTPS1HB08BQPWPRQ1
• Modulo display automobilistico
• Faro automobilistico da 65 W
• Moduli ADAS
• Modulo comfort sedile
• Centralina trasmissione
• Modulo di controllo HVAC
• Moduli di controllo della carrozzeria
• Illuminazione a incandescenza e LED
Classificazioni ambientali e di esportazione diTPS1HB08BQPWPRQ1
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
