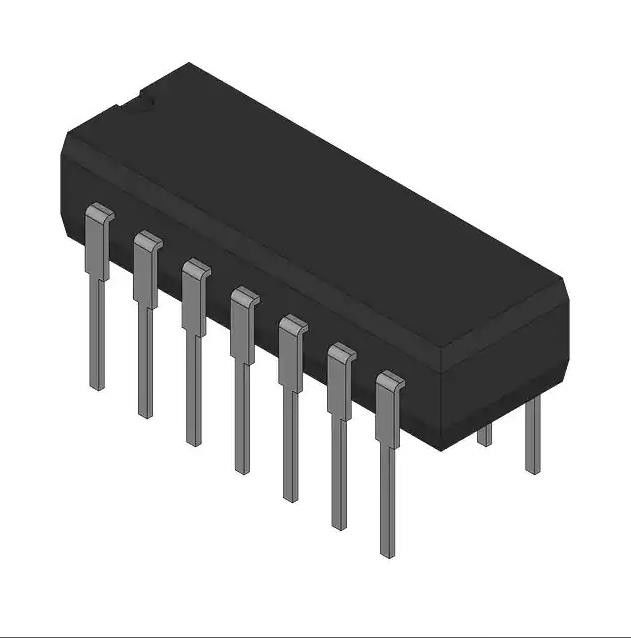

SNJ54HC393J Contatore IC Element Bit DUAL 4-BIT BINARY COUNTE 5V
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SNJ54HC393J |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Gamma di tensione: | 2 V - 6 V | Uscite: | 10 carichi di LSTTL |
|---|---|---|---|
| Basso consumo energetico: | 80-µA ICC massimo | Tpd tipico: | 13 NS |
| Corrente di ingresso bassa: | 1 µA massimo | Gamma di tensione di rifornimento, VCC: | V di −0.5 V - 7 |
| Corrente introdotta del morsetto, IIK: | ±20 mA | Gamma di temperature di stoccaggio, Tstg: | −65°C a 150°C |
Descrizione di prodotto
SNJ54HC393J Contatore IC Element Bit DUAL 4-BIT BINARY COUNTE 5V
54HC393 CONTEGGIO BINARIO DOPPIO A 4 BIT
Specifiche di SNJ54HC393J
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Contatori, Divisori | |
| Mfr | Strumenti texani |
| Serie | * |
| Pacchetto | Massa |
| Stato del prodotto | Attivo |
| Numero del prodotto di base | 54HC393 |
CaratteristicheDiSNJ54HC393J
Ampio intervallo di tensione operativa da 2 V a 6 V
Le uscite possono pilotare fino a 10 carichi LSTTL
Basso consumo energetico, ICC massimo 80 µA
Tipico tpd = 13 ns
Uscita ±4-mA Drive a 5 V
Bassa corrente di ingresso di 1 µA max
Doppio contatore binario a 4 bit con clock individuali
Clear diretto per ogni contatore a 4 bit
Può migliorare significativamente la densità del sistema riducendo del 50% il conteggio dei pacchetti contatore
DescrizioniDiSNJ54HC393J
I dispositivi 'HC393 contengono otto flip-flop e gating aggiuntivi per implementare due singoli a 4 bit
contatori in un unico pacchetto.Questi dispositivi comprendono due contatori binari indipendenti a 4 bit,
ciascuno con un ingresso chiaro (CLR) e un ingresso di clock (CLK).Possono essere implementati contatori binari a N bit
con ogni pacchetto, fornendo la capacità di dividere per 256. I dispositivi 'HC393 hanno parallel
uscite da ciascuno stadio contatore in modo che qualsiasi sottomultiplo della frequenza di conteggio in ingresso sia disponibile per i segnali di temporizzazione del sistema.
Classificazioni ambientali e di esportazioneDi SNJ54HC393J
| ATTRIBUTO | DESCRIZIONE |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
