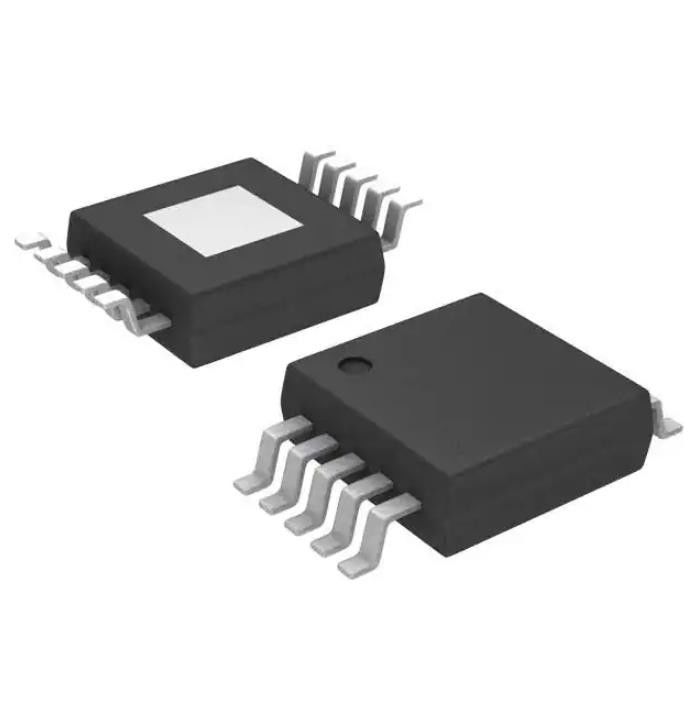

296-26969-6-ND degli incavi CI Reg Ctrlr Mult Top 10msop della immersione CI di TPS40210DGQR
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS40210DGQR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Tipo dell'uscita: | Driver del transistor |
|---|---|---|---|
| Funzione: | Aumenti, aumenti/scendere | Configurazione di uscita: | Positivo |
| Topologia: | Boost, Flyback, SEPIC | Numero delle uscite: | 1 |
| Fasi di uscita: | 1 | Tensione - rifornimento (Vcc/Vdd): | 4.5V ~ 52V |
Descrizione di prodotto
296-26969-6-ND degli incavi CI Reg Ctrlr Mult Top 10msop della immersione CI di TPS40210DGQR
La spinta, ritorno del raggio catodico, uscita positiva del regolatore di SEPIC aumenta, aumenta/regolatore scendere IC 10-HVSSOP di CC-CC
Specifiche di TPS40210DGQR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tipo dell'uscita | Driver del transistor |
| Funzione | Aumenti, aumenti/scendere |
| Configurazione di uscita | Positivo |
| Topologia | Spinta, ritorno del raggio catodico, SEPIC |
| Numero delle uscite | 1 |
| Fasi di uscita | 1 |
| Tensione - rifornimento (Vcc/Vdd) | 4.5V ~ 52V |
| Frequenza - commutazione | 35kHz ~ 1MHz |
| Duty cycle (massimo) | - |
| Raddrizzatore sincrono | Nessun |
| Sincronizzazione dell'orologio | Sì |
| Interfacce seriali | - |
| Caratteristiche di controllo | Permetta a, controllo di frequenza, inizio morbido |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 10-PowerTFSOP, 10-MSOP (0,118", larghezza di 3.00mm) |
| Pacchetto del dispositivo del fornitore | 10-HVSSOP |
| Numero del prodotto di base | TPS40210 |
Caratteristiche di TPS40210DGQR
• Sicurezza-capace funzionale
– Documentazione disponibile aiutare progettazione di sistema di sicurezza funzionale
• Per spinta, ritorno del raggio catodico, SEPIC, apps dell'azionamento del LED
• Ampia tensione di funzionamento dell'input: 4,5 V - 52 V
• Frequenza regolabile dell'oscillatore
• Controllo corrente a frequenza fissa di modo
• Compensazione interna del pendio
• Driver lato basso integrato
• Inizio morbido a circuito chiuso programmabile
• Protezione di sovracorrente
• Sincronizzazione esterna capace
• Riferimento 700 sistemi MV (TPS40210), 260 sistemi MV (TPS40211)
• A corrente debole disattivi la funzione
• Crei progettano facendo uso del TPS4021x con il progettista di potere di WEBENCH
Applicazioni di TPS40210DGQR
• Illuminazione del LED
• Sistemi di controllo industriali
• Sistemi a pile
Classificazioni dell'esportazione & ambientali di TPS40210DGQR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
