296-23864-5-ND degli incavi CI Reg Buck Adj 1.5a 10msop della immersione CI di TPS54160DGQ
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS54160DGQ |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Stato del prodotto: | Attivo | Funzione: | Scendere |
|---|---|---|---|
| Configurazione di uscita: | Positivo | Topologia: | Dollaro |
| Tipo dell'uscita: | regolabile | Numero delle uscite: | 1 |
| Tensione - introdotta (min): | 3,5 v | Tensione - introdotta (massimo): | 60V |
Descrizione di prodotto

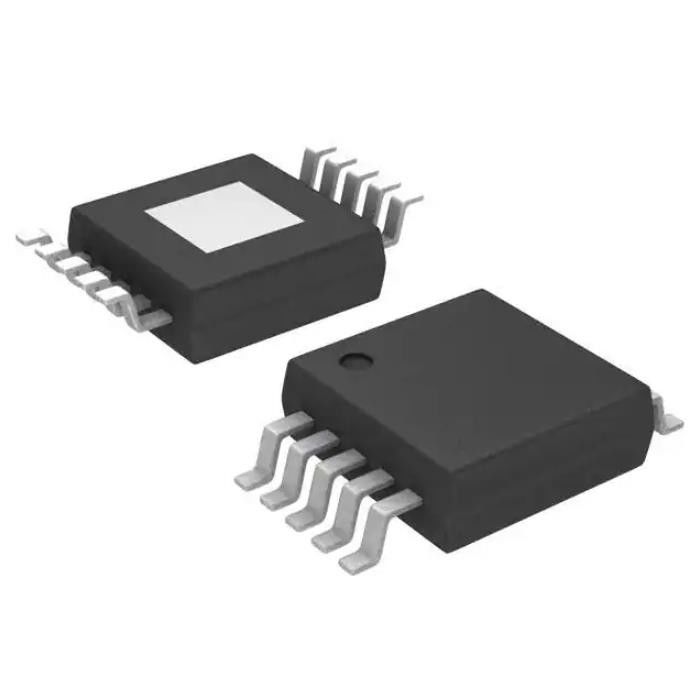

Regolatore a commutazione buck IC Positivo Regolabile 0,8V 1 uscita 1,5A 10-PowerTFSOP, 10-MSOP (0,118", 3,00mm di larghezza)
Specifiche di TPS54160DGQ
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | Modalità Eco™ |
| Pacchetto | Tubo |
| Stato del prodotto | Attivo |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | secchio |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 3,5 V |
| Tensione - Ingresso (max) | 60 V |
| Tensione - Uscita (Min/Fisso) | 0,8 V |
| Tensione - Uscita (max) | 58V |
| Corrente - Uscita | 1,5 A |
| Frequenza - Commutazione | 100 kHz ~ 2,5 MHz |
| Raddrizzatore sincrono | NO |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) |
| Pacchetto dispositivo fornitore | 10-HVSSOP |
| Numero del prodotto di base | TPS54160 |
Caratteristiche diTPS54160DGQ
• Intervallo di tensione di ingresso da 3,5 V a 60 V
• MOSFET lato alto da 200 mΩ
• Elevata efficienza con carichi leggeri con modalità Pulse Skipping Eco
• TPS54160A ha una soglia di abilitazione più stretta rispetto a TPS54160 per una tensione UVLO più accurata
• Tensione UVLO e isteresi regolabili
• Corrente di riposo operativa di 116 μA
• Corrente di spegnimento 1,3 μA
• Frequenza di commutazione da 100 kHz a 2,5 MHz
• Sincronizza con l'orologio esterno
• Avvio lento/Sequenza regolabile
• UV e OV Power Good Output
• Riferimento tensione interna 0,8 V
• Pacchetto VSON MSOP10 e 3 mm x 3 mm con PowerPAD
• Supportato da WEBBENCH e SwitcherPro Software Tool
ApplicazioniDiTPS54160DGQ
Classificazioni ambientali e di esportazione diTPS54160DGQ
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
