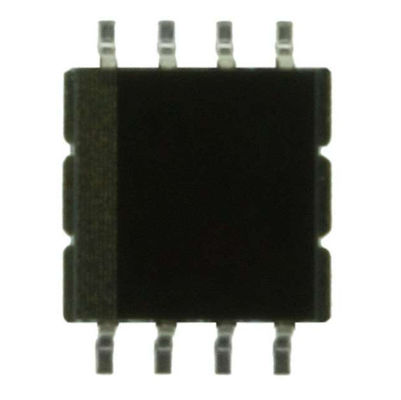

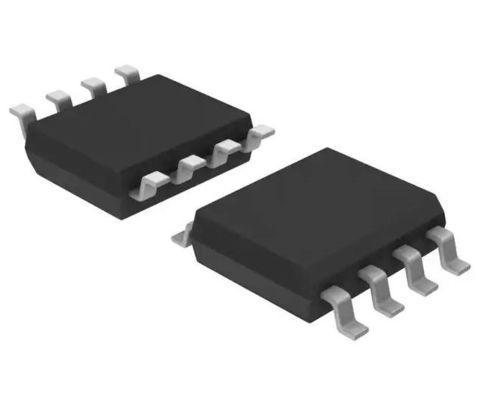

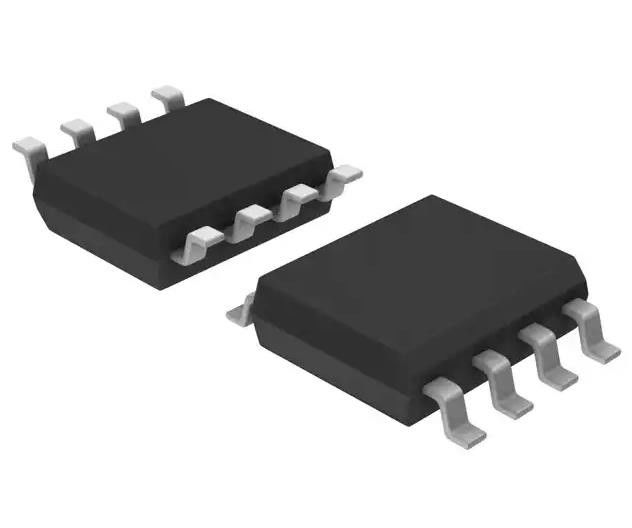

Manica SM8 del circuito 2 di Bidirectional 1 del traduttore del livello di tensione di PCA9306DCTR
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | PCA9306DCTR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Traduttore Type: | Livello di tensione | Tipo di Manica: | Bidirezionale |
|---|---|---|---|
| Tensione - VCCA: | 1,2 V ~ 3,3 V | Tensione - VCCB: | 1,8 V ~ 5,5 V |
| Numero dei circuiti: | 1 | Canali per circuito: | 2 |
| Evidenziare: | Traduttore bidirezionale del livello di tensione,Traduttore del livello di tensione di Manica 2,PCA9306DCTR |
||
Descrizione di prodotto
Manica SM8 del circuito 2 di Bidirectional 1 del traduttore del livello di tensione di PCA9306DCTR
TRADUTTORE SM8 BIDIREZIONALE DI IC
Specifiche di PCA9306DCTR
| TIPO | DESCRIZIONE |
| Categoria | Traduttori, dispositivi spostatori livellati |
| Pacchetto | Nastro & bobina (TR) |
| Stato del prodotto | Attivo |
| Traduttore Type | Livello di tensione |
| Tipo di Manica | Bidirezionale |
| Numero dei circuiti | 1 |
| Canali per circuito | 2 |
| Tensione - VCCA | 1,2 V ~ 3,3 V |
| Tensione - VCCB | 1,8 V ~ 5,5 V |
| Segnale in ingresso | - |
| Segnale in uscita | - |
| Tipo dell'uscita | Scolo aperto, in opposizione |
| Tasso di dati | - |
| Temperatura di funzionamento | -40°C ~ 105°C (TUM) |
| Caratteristiche | Percezione di Automatico-direzione |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 8-LSSOP, 8-MSOP (0,110", larghezza di 2.80mm) |
| Pacchetto del dispositivo del fornitore | SM8 |
| Numero del prodotto di base | PCA9306 |
Caratteristiche di PCA9306DCTR
• traduttore bidirezionale di 2 bit per le linee dello SCL e di SDA nelle applicazioni misto di I2C
• I2C e SMBus compatibili
• Ritardo di propagazione massimo meno di di 1,5 NS per accomodare standard-modo e dispositivi di rapido modo I2C e regolatori multipli
• Permette della la traduzione livella della tensione in mezzo
– 1.2-V VREF1 e 1.8-V, 2.5-V, 3.3-V, o 5-V VREF2
– 1.8-V VREF1 e 2.5-V, 3.3-V, o 5-V VREF2
– 2.5-V VREF1 e 3.3-V o 5-V VREF2
– 3.3-V VREF1 e 5-V VREF2
• Fornisce la traduzione bidirezionale di tensione senza il perno della direzione
• La resistenza bassa dello Su stato 3.5-Ω fra input ed i porti di uscita fornisce meno distorsione del segnale
• porti dell'ingresso/uscita dello Aperto scolo I2C (SCL1, SDA1, SCL2 e SDA2)
• porti tolleranti dell'ingresso/uscita di 5-V I2C per sostenere operazione misto del segnale
• Perni ad alta impedenza SCL1, SDA1, SCL2 e SDA2 per en = minimo
• operazione senza imprigionamento per isolamento quando en = minimo
• Attraversi la piedinatura per facilità del percorso stampato-circuitboard della traccia
• La prestazione del fermo-su supera 100 mA per JESD 78, classe II
• La protezione di ESD supera JESD 22
– modello del Umano-corpo 2000-V (A114-A)
– modello del Fare pagare-dispositivo 1000-V (C101)
Applicazioni di PCA9306DCTR
• I2C, SMBus, PMBus, MDIO, UART, SDIO a bassa velocità, GPIO ed altre interfacce del due-segnale
• Server
• Router (attrezzatura di commutazione delle Telecomunicazioni)
• Personal computer
• Automazione industriale
Classificazioni dell'esportazione & ambientali di PCA9306DCTR
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
