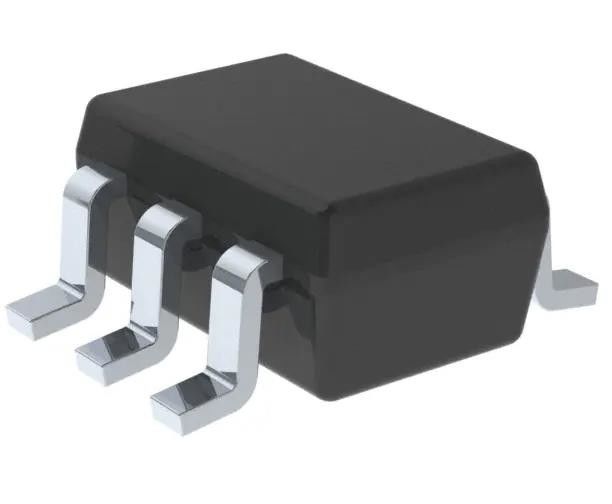

SN74LVC1G11DCKR E gate chip per circuiti integrati elettronici con 1 canale SC-70-6
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LVC1G11DCKR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 1 | Numero degli input: | 3 |
|---|---|---|---|
| Voltaggio - Fornitura: | 1,65 V ~ 5,5 V | Corrente - tranquillo (massimo): | µA 10 |
| Corrente - uscita alta, basso: | 32 mA, 32 mA | Livello logico introdotto - minimo: | 0.7V ~ 0.8V |
| Livello logico introdotto -: | 1.7V ~ 2V | Ritardo di propagazione max @ V, CL max: | 3.5ns @ 5V, 50pF |
Descrizione di prodotto
SN74LVC1G11DCKR E gate chip per circuiti integrati elettronici con 1 canale SC-70-6
IC GATE E 1CH 3-INP SC70-6
Specificità diSN74LVC1G11DCKR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 74LVC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Tipo di logica | E porta |
| Numero di circuiti | 1 |
| Numero di input | 3 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 1.65V ~ 5.5V |
| Corrente - Quiescent (Max) | 10 μA |
| Corrente: alta e bassa uscita | 32mA, 32mA |
| Livello logico di input - basso | 0.7V ~ 0.8V |
| Livello logico di input - alto | 1.7V ~ 2V |
| Ritardo massimo di propagazione @ V, Max CL | 3.5ns @ 5V, 50pF |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SC-70-6 |
| Confezione / Cassa | 6-TSSOP, SC-88, SOT-363 |
| Numero del prodotto di base | 74LVC1G11 |
Caratteristiche delSN74LVC1G11DCKR
• Performance di chiusura superiore a 100 mA per JESD 78, classe II
• La protezione ESD supera la JESD 22
️ Modello del corpo umano 2000-V (A114-A)
Il modello di dispositivo caricato da 1000 V (C101)
• Disponibile nel pacchetto Texas Instruments NanoFreeTM
• Supporta il funzionamento VCC a 5 V
• Input accetta tensioni fino a 5,5 V
• Tpd massima di 4,1 ns a 3,3 V
• Basso consumo di energia, 10-μA ICC massimo
• ± 24 mA Azionamento di uscita a 3,3 V
• Ioff supporta il funzionamento in modalità di disattivazione parziale
Descrizioni diSN74LVC1G11DCKR
• ricevitori AV
• Sistema di proiezione frontale DLP
• Fotogrammi digitali
• Radio digitale
• Fotocamere digitali
• Telecamere digitali (DVC)
• PC integrati
• Libri elettronici
• Switch Ethernet
• GPS: dispositivi personali di navigazione
• Telefono: smartphone
• acquisizione e generazione di dati ad alta velocità
• Militare: radar e sonar
• Dispositivi Internet mobili
• PC portatili e netbook
• Network-Attached Storage (NAS)
• Modem di comunicazione per linee elettriche
• Servizio di distribuzione dei server
• STB, DVR e streaming media
• Altoparlanti: USB
• Tablet: Enterprise
• Radiotelevisione e infrastrutture: piattaforme scalabili e trascodificatori multiformato basati su IP
• Auricolari, tastiere e mouse senza fili
Classificazioni ambientali e di esportazioneSN74LVC1G11DCKR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
