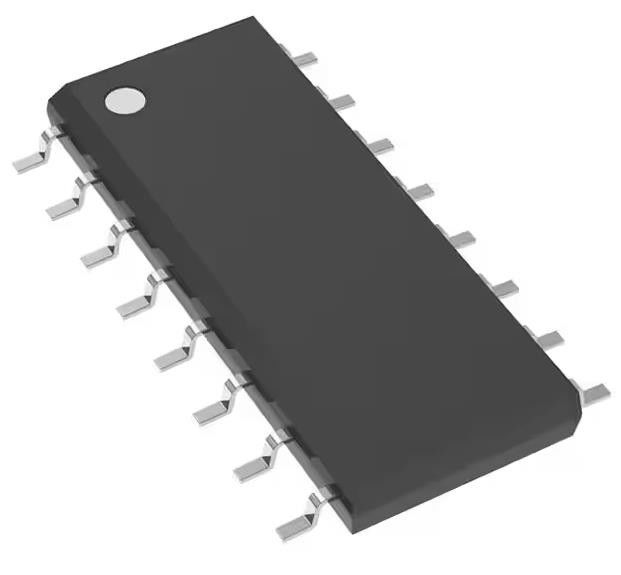

SN74LV595ADR Chip per circuiti integrati elettronici con registro 1 elemento 8 bit 16-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LV595ADR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Registro a turni | Tipo di uscita: | Di tre stati |
|---|---|---|---|
| Numero di elementi: | 1 | Numero di bit per elemento: | 8 |
| Funzione: | Pubblicazione periodica da parallelizzare, di serie | Voltaggio - Fornitura: | 2V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 85°C | Tipo di montaggio: | Montaggio superficiale |
Descrizione di prodotto
SN74LV595ADR Chip per circuiti integrati elettronici con registro 1 elemento 8 bit 16-SOIC
IC 8-BIT SHFT REG TRI-ST 16-SOIC
Specificità diSN74LV595ADR
| Categoria | Circuiti integrati (CI) |
| Registri dei turni | |
| Mfr | Texas Instruments |
| Serie | 74LV |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo di logica | Registro dei turni |
| Tipo di uscita | Tri-State |
| Numero di elementi | 1 |
| Numero di bit per elemento | 8 |
| Funzione | Serial a parallelo, Serial |
| Voltaggio - Fornitura | 2V ~ 5,5V |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | 74LV595 |
Caratteristiche delSN74LV595ADR
• Funzionamento VCC da 2 a 5,5 V
• tpd massimo di 7,1 ns a 5 V
• Tipico VOLP (output ground bounce) < 0,8 V a VCC = 3,3 V, TA = 25°C
• VOHV tipico > 2,3 V a VCC = 3,3 V, TA = 25°C
• Supporto al funzionamento a tensione mista su tutte le porte
• 8 bit in serie in parallelo
• Ioff supporta l'inserimento in diretta, la modalità di disattivazione parziale e la protezione del retrovisore
• Il registro dei turni ha un'autorizzazione diretta
• prestazioni di chiusura superiori a 250 mA per JESD 17
Applicazioni diSN74LV595ADR
• Espansione della produzione
• Controllo della matrice LED
• Controllo del display a 7 segmenti
Classificazioni ambientali e di esportazioneSN74LV595ADR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
