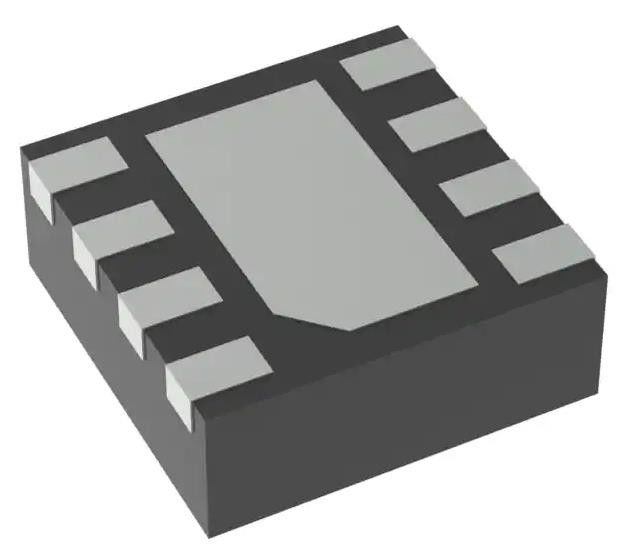

DRV8838DSGR Motore, chip di circuito integrato elettronico, driver NMOS On/Off 8-WSON (2x2)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DRV8838DSGR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo del motore - CA, CC: | CC spazzolata | Funzione: | Driver - fase completamente integrato, di controllo e di potere |
|---|---|---|---|
| Configurazione di uscita: | mezzo ponte (2) | Interfaccia: | Attivazione/disattivazione |
| Tecnologia: | NMOS | Applicazioni: | Motori a corrente continua, elettrodi di uso generale |
| Corrente - Output: | 1.8A | Voltaggio - Fornitura: | 1.8V ~ 7V |
| Tensione - carico: | 0V ~ 11V | Temperatura di funzionamento: | -40°C ~ 150°C (TJ) |
Descrizione di prodotto
DRV8838DSGR Motore, chip di circuito integrato elettronico, driver NMOS On/Off 8-WSON (2x2)
Specificità di DRV8838DSGR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori, controllori | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di motore - passo a passo | - |
| Tipo di motore - CA, CC | DC spazzolato |
| Funzione | Conduttore - completamente integrato, controllo e fase di alimentazione |
| Configurazione di uscita | Mezzo ponte (2) |
| Interfaccia | Attivazione/disattivazione |
| Tecnologia | NMOS |
| Risoluzione in passaggio | - |
| Applicazioni | Motori a corrente continua, elettrodi di uso generale |
| Corrente - Output | 1.8A |
| Voltaggio - Fornitura | 1.8V ~ 7V |
| Tensione - carico | 0V ~ 11V |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-WFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 8-WSON (2x2) |
| Numero del prodotto di base | DRV8838 |
Caratteristiche del DRV8838DSGR
• Autista del ponte H
¢ Azionamento di un motore CC o di altri carichi
¢ Bassa resistenza di accensione del MOSFET: HS + LS 280 mΩ
• 1.8-A Corrente massima di azionamento
• Pini di alimentazione motori e logici separati:
¢ Motore VM: da 0 a 11 V
¢ VCC logico: da 1,8 a 7 V
• Interfaccia PWM o PH-EN
¢ DRV8837: PWM, IN1 e IN2
¢ DRV8838: PH e EN
• Modalità di sonno a basso consumo con corrente massima di sonno di 120 nA
nSLEEP pin
• Piccolo pacchetto e impronta
WSON a 8 pin con pad termico
️ 2,0 × 2,0 mm
• Funzioni di protezione
¢ blocco sotto tensione VCC (UVLO)
Protezione da sovraccarico (OCP)
¢ Disattivazione termica (TSD)
Applicazioni di DRV8838DSGR
• Telecamere
• Lenti DSLR
• Prodotti di consumo
• Giocattoli
• Robotica
• Dispositivi medici
Classificazioni ambientali e di esportazioneDRV8838DSGR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
