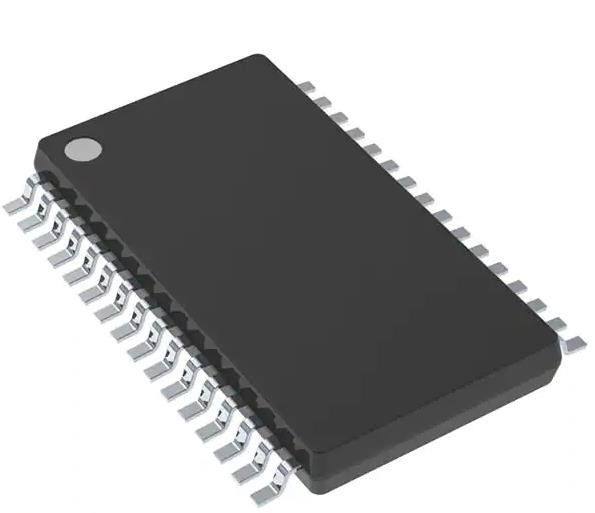

TPA3118D2DAPR Amplificatore IC a 2 canali (stereo) classe D 32-HTSSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPA3118D2DAPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo: | Classe D | Tipo di uscita: | 2-Channel (stereotipia) |
|---|---|---|---|
| Max Output Power x incanala @ il carico: | 30W x 2 @ 8Ohm | Voltaggio - Fornitura: | 4.5V ~ 26V |
| Caratteristiche: | Ingressi differenziali, muto, cortocircuito e protezione termica, arresto | Tipo di montaggio: | Montaggio superficiale |
| Temperatura di funzionamento: | -40°C ~ 85°C (TA) | Confezione del dispositivo del fornitore: | 32-HTSSOP |
Descrizione di prodotto
TPA3118D2DAPR Amplificatore IC a 2 canali (stereo) classe D 32-HTSSOP
Specificità diTPA3118D2DAPR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Lineare | |
| Amplificatori | |
| Amplificatori audio | |
| Mfr | Texas Instruments |
| Serie | SpeakerGuardTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Classe D |
| Tipo di uscita | 2 canali (stereo) |
| Potenza di uscita massima x canali @ carico | 30 W x 2 @ 8 Ohm |
| Voltaggio - Fornitura | 4.5V ~ 26V |
| Caratteristiche | Input differenziale, muta, cortocircuito e protezione termica, spegnimento |
| Tipo di montaggio | Montaggio superficiale |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Confezione del dispositivo del fornitore | 32-HTSSOP |
| Confezione / Cassa | 32-PowerTSSOP (0,240", 6,10 mm di larghezza) |
| Numero del prodotto di base | TPA3118 |
Caratteristiche del PCM5100APWR
1• Supporta più configurazioni di uscita
2 × 50 W in un carico BTL da 4 Ω a 21 V (TPA3116D2)
2 × 30 W in un carico BTL da 8 Ω a 24 V (TPA3118D2)
2 × 15 W in un carico BTL da 8 Ω a 15 V (TPA3130D2)
• Ampia gamma di tensione: da 4,5 a 26 V
• Efficiente funzionamento di classe D
L'efficienza energetica superiore al 90% combinata con una bassa perdita di idle riducono notevolmente le dimensioni del lavandino termico
Sistemi avanzati di modulazione
• Frequenze di commutazione multiple
Evitazione dell'AM
Sincronizzazione tra padrone e schiavo
Fino a 1,2 MHz di frequenza di commutazione
• L'architettura di power-stage di feedback con PSRR elevato riduce i requisiti dell'UPS
• Limite di potenza programmabile
• Input differenziali e a fine singolo
• Modalità stereo e mono con configurazione mono a singolo filtro
• L'alimentazione unica riduce il numero di componenti
• Circuiti integrati di auto-protezione, inclusi sovretensione, sottotensione, sovratemperatura, rilevamento DCD e cortocircuito con segnalazione degli errori
• Imballaggi termicamente potenziati
DAD (32-Pin HTSSOP Pad Up)
DAP (32-Pin HTSSOP Pad Down)
• ¥ 40°C a 85°C
Applicazioni di TPA3118D2DAPR
• Componente mini-micro, barra di altoparlanti, dock
• Automobilistica post-vendita
• Televisione a circuito ristretto
• Applicazioni audio per consumatori
Classificazioni ambientali e di esportazioneTPA3118D2DAPR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
